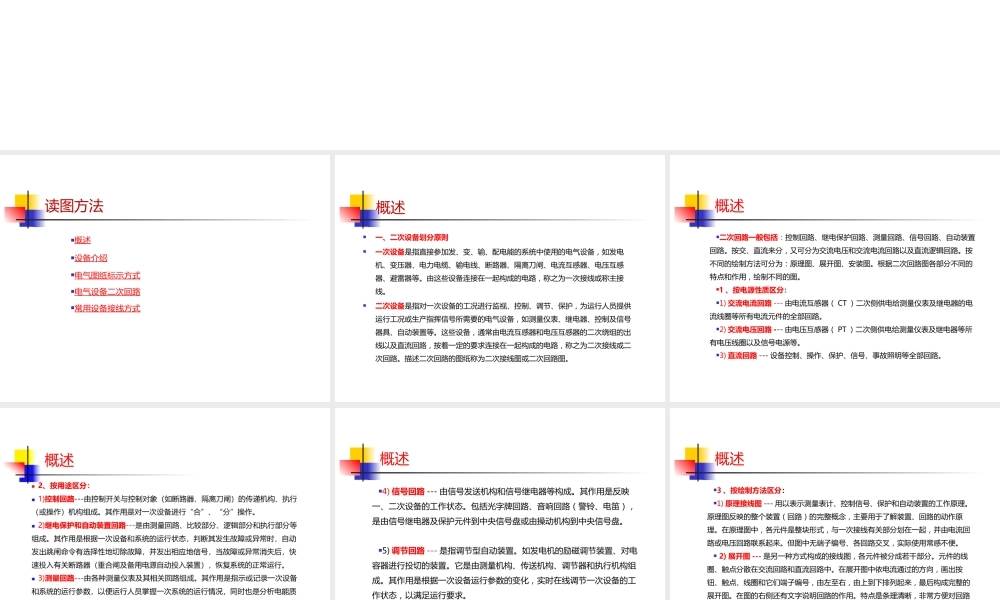

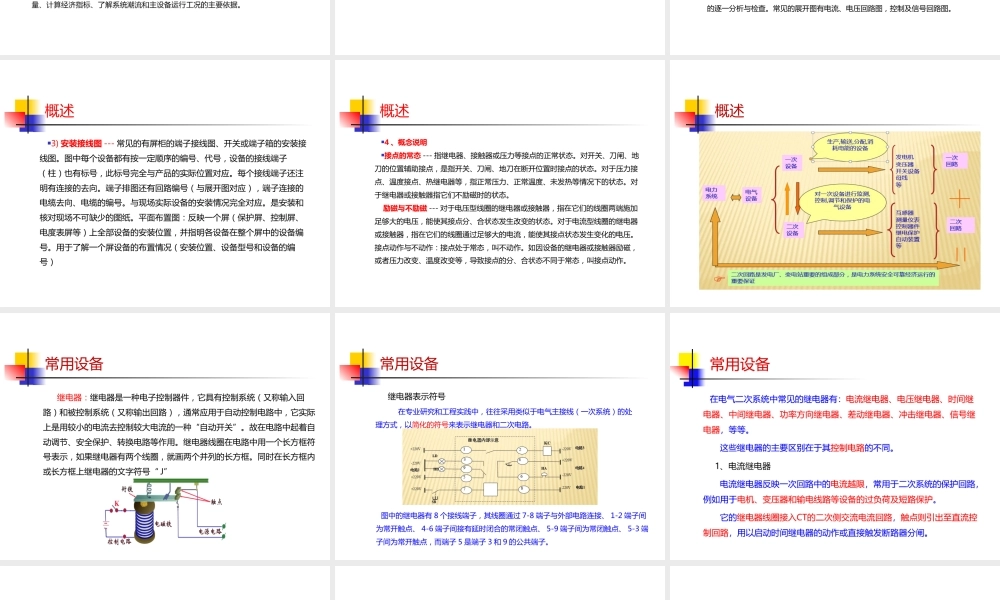

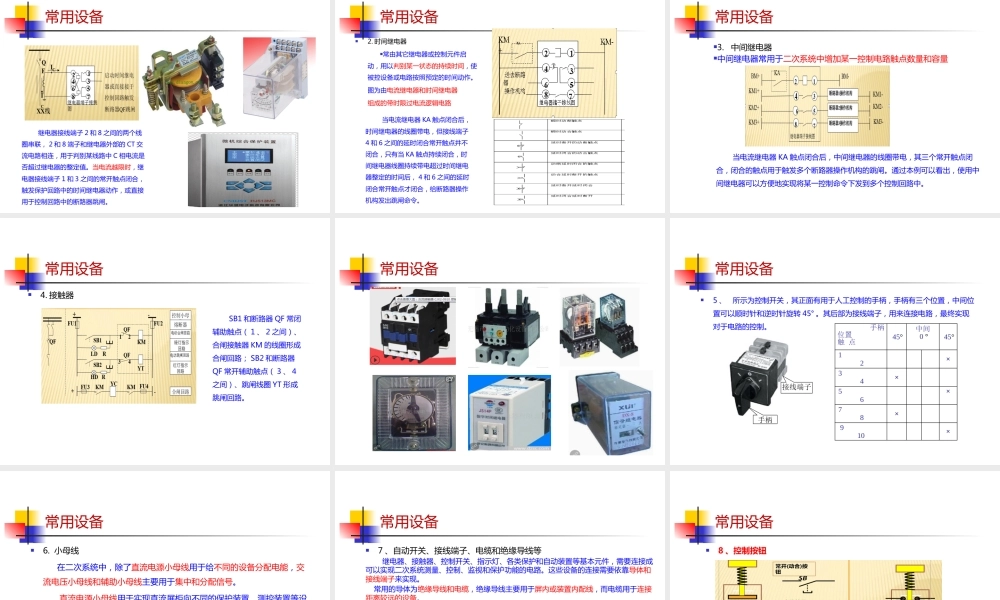

风电场二次部分读图方法概述设备介绍电气图纸标示方式电气设备二次回路常用设备接线方式概述一、二次设备划分原则一次设备是指直接参加发、变、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离刀闸、电流互感器、电压互感器、避雷器等。由这些设备连接在一起构成的电路，称之为一次接线或称主接线。二次设备是指对一次设备的工况进行监视、控制、调节、保护，为运行人员提供运行工况或生产指挥信号所需要的电气设备，如测量仪表、继电器、控制及信号器具、自动装置等。这些设备，通常由电流互感器和电压互感器的二次绕组的出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。描述二次回路的图纸称为二次接线图或二次回路图。概述二次回路一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。按交、直流来分，又可分为交流电压和交流电流回路以及直流逻辑回路。按不同的绘制方法可分为：原理图、展开图、安装图。根据二次回路图各部分不同的特点和作用，绘制不同的图。1 、按电源性质区分：1) 交流电流回路 --- 由电流互感器（ CT ）二次侧供电给测量仪表及继电器的电流线圈等所有电流元件的全部回路。2) 交流电压回路 --- 由电压互感器（ PT ）二次侧供电给测量仪表及继电器等所有电压线圈以及信号电源等。3) 直流回路 --- 设备控制、操作、保护、信号、事故照明等全部回路。概述4) 信号回路 --- 由信号发送机构和信号继电器等构成。其作用是反映一、二次设备的工作状态。包括光字牌回路、音响回路（警铃、电笛），是由信号继电器及保护元件到中央信号盘或由操动机构到中央信号盘。5) 调节回路 --- 是指调节型自动装置。如发电机的励磁调节装置、对电容器进行投切的装置。它是由测量机构、传送机构、调节器和执行机构组成。其作用是根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。概述3 、按绘制方法区分：1) 原理接线图 --- 用以表示测量表计、控制信号、保护和自动装置的工作原理。原理图反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理。在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。但图中无端子编号、各回路交叉，实际使用常感不便。 2) 展开图 --- 是另一种方式构成的接线图...
