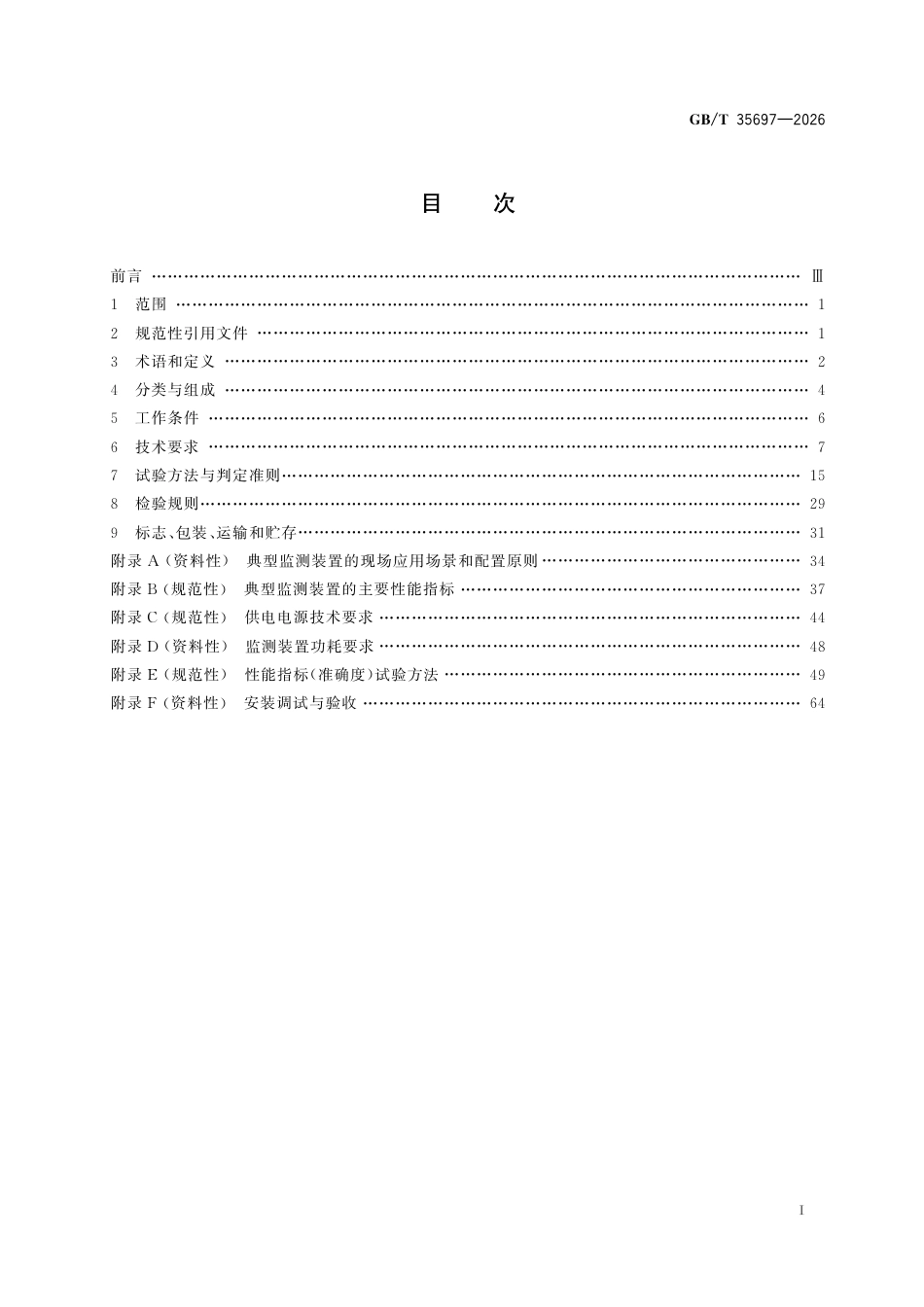

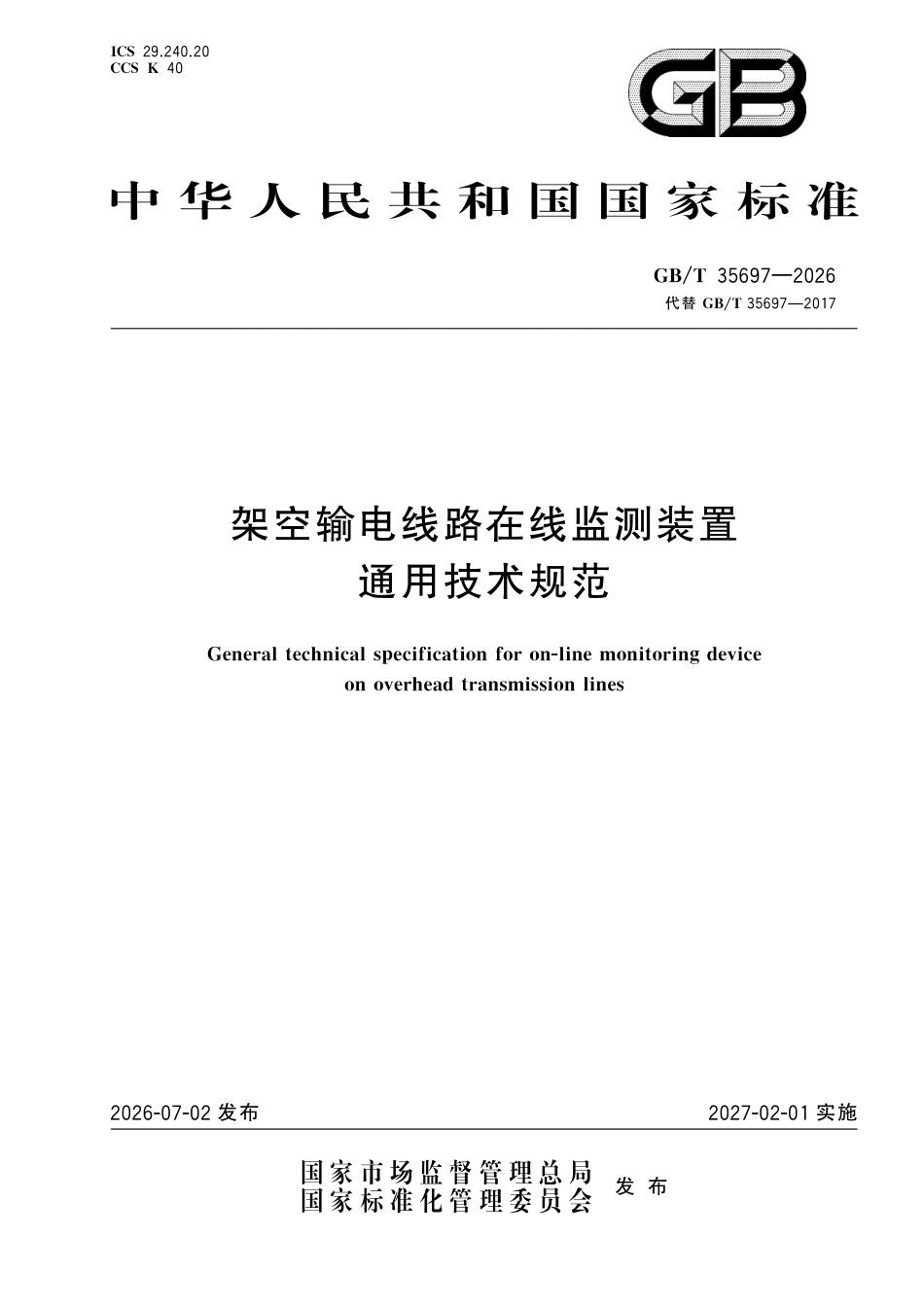

ICS29.240.20CCS K 40中 华 人 民 共 和 国 国 家 标 准GB/T35697—2026代替 GB/T35697—2017架空输电线路在线监测装置通用技术规范Generaltechnicalspecificationforon-linemonitoringdeviceonoverheadtransmissionlines2026-07-02发布2027-02-01实施国 家 市 场 监 督 管 理 总 局国 家 标 准 化 管 理 委 员 会发 布目 次前言Ⅲ…………………………………………………………………………………………………………1 范围1………………………………………………………………………………………………………2 规范性引用文件1…………………………………………………………………………………………3 术语和定义2………………………………………………………………………………………………4 分类与组成4………………………………………………………………………………………………5 工作条件6…………………………………………………………………………………………………6 技术要求7…………………………………………………………………………………………………7 试验方法与判定准则15……………………………………………………………………………………8 检验规则29…………………………………………………………………………………………………9 标志、包装、运输和贮存31…………………………………………………………………………………附录 A (资料性) 典型监测装置的现场应用场景和配置原则34…………………………………………附录 B (规范性) 典型监测装置的主要性能指标37………………………………………………………附录 C (规范性) 供电电源技术要求44……………………………………………………………………附录 D (资料性) 监测装置功耗要求48……………………………………………………………………附录 E (规范性) 性能指标(准确度)试验方法49…………………………………………………………附录 F (资料性) 安装调试与验收64………………………………………………………………………ⅠGB/T35697—2026前 言 本文件按照 GB/T1.1—2020《标准化工作导则 第1部分:标准化文件的结构和起草规则》的规定起草。本文件代替 GB/T35697—2017《架空输电线路在线监测装置通用技术规范》,与 GB/T35697—2017相比,除结构调整和编辑性改动外,主要技术变化如下:a) 更改了分类与组成(见第4章,2017年版的第5章),增加了5种类型典型监测装置,包括基础沉降、杆塔振动、导线电流、绝缘子串泄漏电流、金具温度监测装置(见表1);b) 增加了数据监测终端的功能要求,包括边缘计算(见6.5.2.2)、图像识别(见6.5.2.3)、网络管理(见6.5.5);c) 增加了基础沉降、杆塔振动、导线电流、绝缘子串泄漏电流、金具温度监测装置的主要技术指标要求(见6.6、B.5、B.7、B.13、B.16及 B.17);d) 更改了现场通信 接 口 (见 6.8.1,2017 年 版 的 6.8.1)、远 程 通 信 接 口 (见 6.8.2,2017 年 版 的6.8.2);e) 增加了工频短路电流冲击要求(见6.12.4)、监测装置功耗要求(见6.15.5);f) 增加了基础沉降、杆塔振动、导线电流、现场污秽度、绝缘子串泄漏电流监测装置准确度试验方法(见7.6、E.4、E.6、E.12、E.14及 E.15);g) 增加了时钟检测(见7.7)、工频短路电流冲击试验(见7.12.4)、功耗测试方法(见7.15.7),删除了过充电保护试验、过放电保护试验、过电流保护 试验、寿命试验(见 2017 年版的 7.2.6.6、7.2.6.7、7.2.6.8、7.2.11.2);h) 删除了“应用层数据传输规约 A”(见 2017 年版的附录 C)和“应用层数据传输规约 B”(见2017年版的附录 D);i) 增加了“性能指标(准确度)试验方法”(见附录 E)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电力企业联合会提出。本文件由全国电力设备状态维修与在线监测标准化技术委员会(SAC/TC321)归口。本文件起草单位:山东电工电气集团有限公司、国家电网有限公司、国网电力工程研究院有限公司、中国电力科学研究院有限公司、电力规划设计总院、南方电网科学研究院有限责任公司、上海电力大学、国网浙江省电力公司、国网山东省电力公司、国网北京市电力公司、国网安徽省电力公司、国网山东省电力公司电力科学研究院、国网浙江省电力公司电力科学研究院、上海格延电气科技有限公司、山东信通电子科技股份有限公司、智洋创新科技股份有限公司。本文件主要起草人:于钦刚、李红云、彭波、李茂华、毕建刚、李永双、李昊、赵文彬、姜文东、倪康婷、孙晓斌、谭磊、程登峰、李程启、杨勇、袁辉、蔡富东、张万征、常文治、袁帅、李川、王威、高安洁、孙优良、曹铁男、朱佳航。本文件及其所代替文件的历次版本发布情况为:———2017年首次发布为 GB/T35697—2017;———本次为第一次修订。ⅢGB/T35697—2026架空输电线路在线监测装置通用技术规范1 范围本文件规定了架空输电线路在线监测装置的分类与组成、工作条件、技术要求、检验规则、标志、包装、运输和贮存要求,描述了相应的试验方法。本文件适用于交直流架空输电线路在线监测装置的设计、生产、检测和应用。2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191 包装储运图形符号标志GB/T2314 电力金具通用技术条件GB/T2317.2 电力金具试验方法 第2部分:电晕和无线电干扰试验GB/T2317.3 电力金具试验方法 第3部分:热循环试验GB/T2408 塑料 燃烧性能的测定 水平法和垂直法GB/T2423.1 电工电子产品环境试验 第2部分:试验方法 试验 A:低温GB/T2423.2 电工电子产品环境试验 第2部分:试验方法 试验 B:高温GB/T2423.4 电工电子产品环境试验 第2部分:试验方法 试验 Db:交变湿热(12h+12h循环)GB/T2423.5 环境试验 第2部分:试验方法 试验 Ea和导则:冲击GB/T2423.10 环境试验 第2部分:试验方法 试验 Fc:振动(正弦)GB/T2423.22 环境试验 第2部分:试验方法 试验 N:温度变化GB/T2423.24 环境试验 第2部分:试验方法 试验S:模拟地面上的太阳辐射及太阳辐射试验和气候老化试验导则GB/T3482 电子设备雷击试验方法GB/T3512 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验GB/T4208 外壳防护等级(IP代码)GB4943.1 音视频、信息技术和通信技术设备 第1部分:安全要求GB/T6388 运输包装收发货标志GB/T6587 电子测量仪器通用规范GB/T9535.1 地面用光伏组件 设计鉴定和定型 第1部分:测试要求GB/T9535.2 地面用光伏组件 设计鉴定和定型 第2部分:试验程序GB/T9969 工业产品使用说明书 总则GB/T10125 人造气氛腐蚀试验 盐雾试验GB/T11463 电子测量仪器可靠性试验1GB/T35697—2026GB/T13384 机电产品包装通用技术条件GB/T16422.2 塑料 实验室光源暴露试验方法 第2部分:氙弧灯GB/T16422.3 塑料 实验室光源暴露试验方法 第3部分:荧光紫外灯GB/T16927.1 高电压试验技术 第1部分:一般定义及试验要求GB/T17626.2 电磁兼容 试验和测量技术 静电放电抗扰度试验GB/T17626.3 电磁兼容 试验和测量技术 第3部分:射频电磁场辐射抗扰度试验GB/T17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验GB/T17626.5 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验GB/T17626.8 电磁兼容 试验和测量技术 工频磁场抗扰度试验GB/T17626.9 电磁兼容 试验和测量技术 第9部分:脉冲磁场抗扰度试验GB/T22071.1 互感器试验导则 第1部分:电流互感器GB/T22473.1 储能用蓄电池 第1部分:光伏离网应用技术条件GB26859 电力安全工作规程 电力线路部分GB/T31235 ±800kV 直流输电线路金具技术规范GB/T34094—2017 信息技术设备功耗测量方法GB/T35721 输电线路分布式故障诊断系统GB/T39399 北斗卫星导航系统测量型接收机通用规范GB/T39857 光伏发电效率技术规范GB40165 固定式电子设备用锂离子电池和电池组 安全技术规范GB/T44066 自动气象站GB/T44380—2024 电力设备状态检修通用术语JJF1915 倾角仪校准规范JJF1171 温湿度巡回检测仪校准规范JJG455 工作测力仪JJG676 测振仪DL/T283.1 电力视频监控系统及接口 第1部分:技术要求DL/T741 架空输电线路运行规程DL/T1098 间隔棒技术条件和试验方法DL/T1178 1000kV 交流电力金具电晕及无线电干扰试验方法DL/T1247 高压直流绝缘子覆冰闪络试验方法GA/T1128 安全防范视频监控高清晰度摄像机测量方法QJ/T815.2 产品公路运输加速模拟试验方法YD/T944 通信电源设备的防雷技术要求和测试方法ISO/IEC10918-1 信息技术 连续色调静态图像的数字压缩及编码:要求和指南(Informationtechnology—Digitalcompressionandcodingofcontinuous-tonestillimages:Requirementsandguide-lines)微功率短距离无线电发射设备目录和技术要求(中华人民共和国工业和信息化部公告 2019 年第52号)3 术语和定义GB/T44380—2024界定的以及下列术语和定义适用于本文件。2GB/T35697—20263.1 数据采集单元 dataacquisitionunit;DAU安装在导线、地线[含光纤复合架空地线(OPGW)]、绝缘子串、杆塔、基础等上的基于各种原理的信息测量装置。注1:通过现场通信网络将测量信息传送到数据监测终端,并响应数据监测终端指令。注2:按照传输方式,分为无线数据采集单元和有线数据采集单元。[来源:GB/T44380—2024,4.3.3,有修改]3.2 数据监测终端 datamonitoringterminal;DMT汇集架空输电线路现场一定空间范围内数据采集单元所采集的信息,进行现场存储、处理,并具备图像识别、边缘计算、数据采集单元管理、现场网络管理等功能,同时能和架空输电线路在线监测主站系统进行信息交换的装置。[来源:GB/T44380—2024,4.3.5,有修改]3.3 架空输电线路在线监测装置 on-linemonitoringdeviceonoverheadtransmissionlines;OMD由数据采集单元、数据监测终端和供电电源组成,实时采集输电线路本体、通道环境等状况信息,并通过远程通信网络,将信息传输到架空输电线路在线监测主站系统的测量装置。注:架空输电线路在线监测装置,以下简称监测装置。3.4 架 空 输 电 线 路 在 线 监 测 主 站 系 统 on-line monitoring masterstationsystem on overheadtransmissionlines接收架空输电线路各类在线监测信息和下发指令,并进行集中存...
