二次接线图，其实就这几步：从符号到接线的完整指南VIP免费

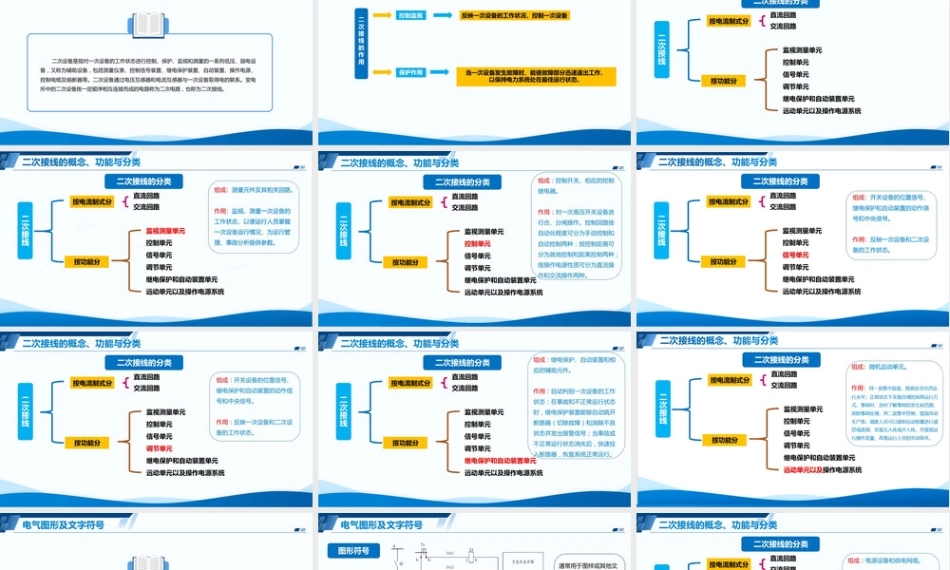

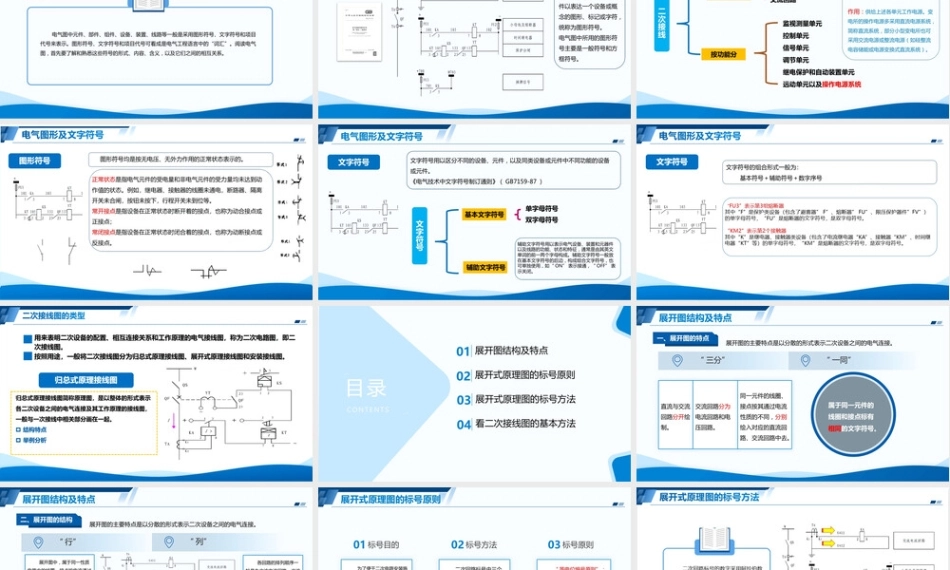

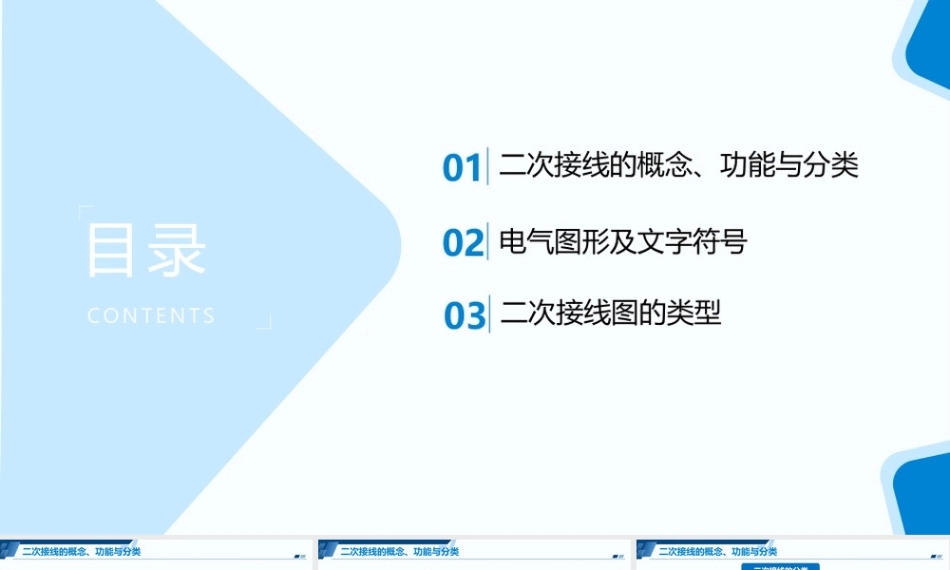

目录CON T E N T S二次接线的概念、功能与分类01电气图形及文字符号0203 二次接线图的类型二次接线的概念、功能与分类二次设备是指对一次设备的工作状态进行控制、保护、监视和测量的一系列低压、弱电设备，又称为辅助设备，包括测量仪表、控制信号装置、继电保护装置、自动装置、操作电源、控制电缆及熔断器等。二次设备通过电压互感器和电流互感器与一次设备取得电的联系。变电所中的二次设备按一定顺序相互连接而成的电路称为二次电路，也称为二次接线。二次接线的概念、功能与分类二次接线的作用控制监视保护作用反映一次设备的工作状况，控制一次设备当一次设备发生故障时，能使故障部分迅速退出工作，以保持电力系统处在最佳运行状态。二次接线的概念、功能与分类二次接线的分类按电流制式分按功能分直流回路交流回路控制单元信号单元调节单元继电保护和自动装置单元远动单元以及操作电源系统二次接线监视测量单元二次接线的概念、功能与分类二次接线的分类按电流制式分按功能分直流回路交流回路控制单元信号单元调节单元继电保护和自动装置单元远动单元以及操作电源系统二次接线监视测量单元组成：控制开关、相应的控制继电器。作用：对一次高压开关设备进行合、分闸操作。控制回路按自动化程度可分为手动控制和自动控制两种；按控制距离可分为就地控制和距离控制两种；按操作电源性质可分为直流操作和交流操作两种。二次接线的概念、功能与分类二次接线的分类按电流制式分按功能分直流回路交流回路控制单元信号单元调节单元继电保护和自动装置单元远动单元以及操作电源系统二次接线监视测量单元组成：开关设备的位置信号、继电保护和自动装置的动作信号和中央信号。作用：反映一次设备和二次设备的工作状态。二次接线的概念、功能与分类二次接线的分类按电流制式分按功能分直流回路交流回路控制单元信号单元调节单元继电保护和自动装置单元远动单元以及操作电源系统二次接线监视测量单元组成：继电保护、自动装置和相应的辅助元件。作用：自动判别一次设备的工作状态；在事故和不正常运行状态时，继电保护装置能够自动跳开断路器（切除故障）和消除不良状态并发出报警信号；当事故或不正常运行状态消失后，快速投入断路器，恢复系统正常运行。电气图形及文字符号电气图中元件、部件、组件、设备、装置、线路等一般是采用图形符号、文字符号和项目代号来表示。图形符号、文字符号和项目代号可看成是电气工程语言中的“词汇”。阅读电气图，首先要了解和熟悉这些符号的形式、内容、含义，以及它们之间的相互关系。 电气图形及文字符号通常用于图样或其他文件以表达一个设备或概念的图形、标记或字符，统称为图形符号。电气图中所用的图形符号主要是一般符号和方框符号。图形符号二次接线的概念、功能与分类二次接线的分类按电流制式分按功能分直流回路交流回路控制单元信号单元调节单元继电保护和自动装置单元远动单元以及操作电源系统二次接线监视测量单元组成：电源设备和供电网络。作用：供给上述各单元工作电源。变电所的操作电源多采用直流电源系统，简称直流系统，部分小型变电所也可采用交流电源或整流电源（如硅整流电容储能或电源变换式直流系统）。电气图形及文字符号文字符号文字符号用以区分不同的设备、元件，以及同类设备或元件中不同功能的设备或元件。《电气技术中文字符号制订通则》（ GB7159-87 ）文字符号基本文字符号单字母符号双字母符号辅助文字符号辅助文字符号用以表示电气设备、装置和元器件以及线路的功能、状态和特征，通常是由其英文单词的前一两个字母构成。辅助文字符号一般放在基本文字符号的后边，构成组合文字符号，也可单独使用，如“ ON” 表示接通，“ OFF” 表示关闭。电气图形及文字符号二次接线图的类型目录CON T E N T S展开图结构及特点01展开式原理图的标号原则02展开式原理图的标号方法0304 看二次接线图的基本方法一、电力系统的概念及其组成展开图结构及特点属于同一元件的线圈和接点标有相同的文字符号。“ 三分”“ 一同”一、展开图的特点展开图的主要特点是以分散的形式表示二次设备之间的电气连接。直流与交流回路分开绘制。交流回路分为电流回路和电压回路。同一元件的线圈、接点按其通过电流性质的不同，分别绘入对应的直流回路、交流回路中去。一、电力系统的概念及其组成展开图结构及特点“ 行”“ 列”二、展开图的结构展开图的主要特点是以分散的形式表示二次设备之间的电气连接。展开图中，属于同一性质电路内的线圈、接点按电流通过的方向顺序（该顺序应便于接线）连接构成各自的回路。在同一回路里，继电器的线圈、接点及其它二次设备按电流流通的顺序从左至右依次连接，称为展开图的“行”，并在各行的右侧标出回路作用的文字说明。各回路的排列顺序一般是先交流电流回路、交流电压回路，后直流回路。在每个回路当中，对交流回路来说是按 U 、 V 、 W 、 N相序分行排列的；对直流回路则是按各元件动作的先后顺序由上而下逐行垂直排列的。展开式原理图的标号原则为了便于二次电路安装施工和在投入运行后进行检修，对展开图不同的回路及回路中各元件间的连接导线应分别编制不同的标号。标号应该做到：①根据标号能了解该回路的用途；②根据标号进行正确的连接。01 标号目的02 标号方法二次回路标号由三个及以下的数字组成，特殊情况允许用四位数字。当需要表明回路的相别或某些主要特征时，可以在数字标号前面 ( 或后面 ) 增设文字标号。03 标号原则“ 等电位编号原则”：即回路中连于同一电位点的所有分支导线均应编相同的标号。回路中由线圈、接点、开关、按钮、电阻、连接片等元件间隔的不同线段，用不同的数字标号组表示。展开式原理图的标号方法展开式原理图的标号方法展开式原理图的标号方法在具体工程中，并不需要对二次回路展开图中的每一个结点都进行回路编号，而只对引至端子排上的回路加以编号即可。在同一盘上互相连接的设备，在盘后接线图中有相应的标志方法。01直流回路标号方法序号回路名称数字标号附注ⅠⅡⅢⅣ①1正电源回路1101201301 2负电源回路2102202302 3合闸回路3 ～ 31103 ～ 131203 ～ 231303 ～ 331②4合闸监视回路5105205305 5跳闸回路33 ～ 49133 ～ 149233 ～ 249333 ～ 349②6跳闸监视回路35135235335 7备用电源自动合闸回路50 ～ 69150 ～ 169250 ～ 269350 ～ 359③8开关设备位置信号回路70 ～ 89170 ～ 189270 ～ 289370 ～ 389 9事故跳闸音响回路90 ～ 99190 ～ 199290 ～ 299390 ～ 399 10保护回路01 ～ 099 11信号及其他回路701 ～ 799 12断路器位置遥信回路801 ～ 809 13断路器合闸线圈或操动机构电机回路871 ～ 879 14隔离开关操作闭锁回路881 ～ 889 15变压器零序保护共用电源回路J01 、 J02 、 J03 表 8.1 直流回路数字标号组看二次接线图的基本方法展开式原理图的标号方法交流回路的标号除用三位数外，前面还加注文字标号注明相别。三位数字的意义分别为：个位数表示回路连线顺序标号，十位数表示互感器副绕组序号，百位数表示电路性质标号 ( 电流回路— 4 ，电压回路—6) 。回路使用的标号组，要与互感器文字后的“序号” 相对应。编号时从互感器副边的始端起至终端 ( 接地端 ) 按规定的数字标号组，不分奇偶数，取连续递增的数字依次编制。互感器中线 ( 或零线 ) 的标号，单相回路可接续回路标号依次编制，三相回路可按不同相别编制起始标号，如 N411 、 N611 或 L411 、 L611 等。02交流回路标号方法展开式原理图的标号方法02交流回路标号方法表 8.2 交流回路数字标号组回路名称用途回路标号组 U 相V 相W 相中性线零序保护装置及测量表计电流回路TAU401 ～ U409V401 ～ V409W401 ～ W409N401 ～ N409L401 ～ L409TA1U411 ～ U419V411 ～ V419W411 ～ W419N411 ～ N419L411 ～ L419TA2U421 ～ U429V421 ～ V429W421 ～ W429N421 ～ N429L421 ～ L429TA9U491 ～ U499V491 ～ V499W491 ～ W499N491 ～ N499L491 ～ L499TA10U501 ～ U509V501 ～ V509W501 ～ W509N501 ～ N509L501 ～ L509TA19U591 ～ U599V591 ～ V599W591 ～ W599N591 ～ N599L591 ～ L599保护装置及测量表计电压回路TVU601 ～ U609V601 ～ V609W601 ～ W609N601 ～ N609L601 ～ L609TV1U611 ～ U619V611 ～ V619W611 ～ W619N611 ～ N619L611 ～ L619TV2U621 ～ U629V621 ～ V629W621 ～ W629N621 ～ N629L621 ～ L629经隔离开关辅助接点或继电器切换后的电压回路6 ～ 10kVU(V 、 W)760 ～ 769 、 N60035kVU(V 、 W 、 L)790 ～ 799 、 N600110kVU(V 、 W 、 L 、 XW)710 ～ 719 、 N600220kVU(V 、 W 、 L 、 XW)720 ～ 729 、 N600绝缘检查电压表的公用回路用途U700V700W700N700 母线差动保护共用电流回路6 ～ 10kVU360V360W360 35kVU330V330W330 110kVU310V310W310 220kVU320V320W320 看二次接线图的基本方法目录CON T E N T S盘面布置图01端子排图02盘后接线图0304 安装接线图举例一、电力系统的概念及其组成盘面布置图概念总的原则功能端子排图 端子排 端子排图 端子的类型 端子排的设计及接线原则 端子排的排列方法端子排图盘后接线图盘后接线图的布置1盘后接线图盘后接线图接线端子的编号3相对标号法就是在每个接线端子处标明它所连接对象的编号，以表明二者间相互连接关系的一种方法。如甲、乙两端子需连接时，就在甲端子处标明乙端子的标号，在乙端子处标明甲端子的标号。由于是相互标注连接对方的标号，故称为相对标号法。
