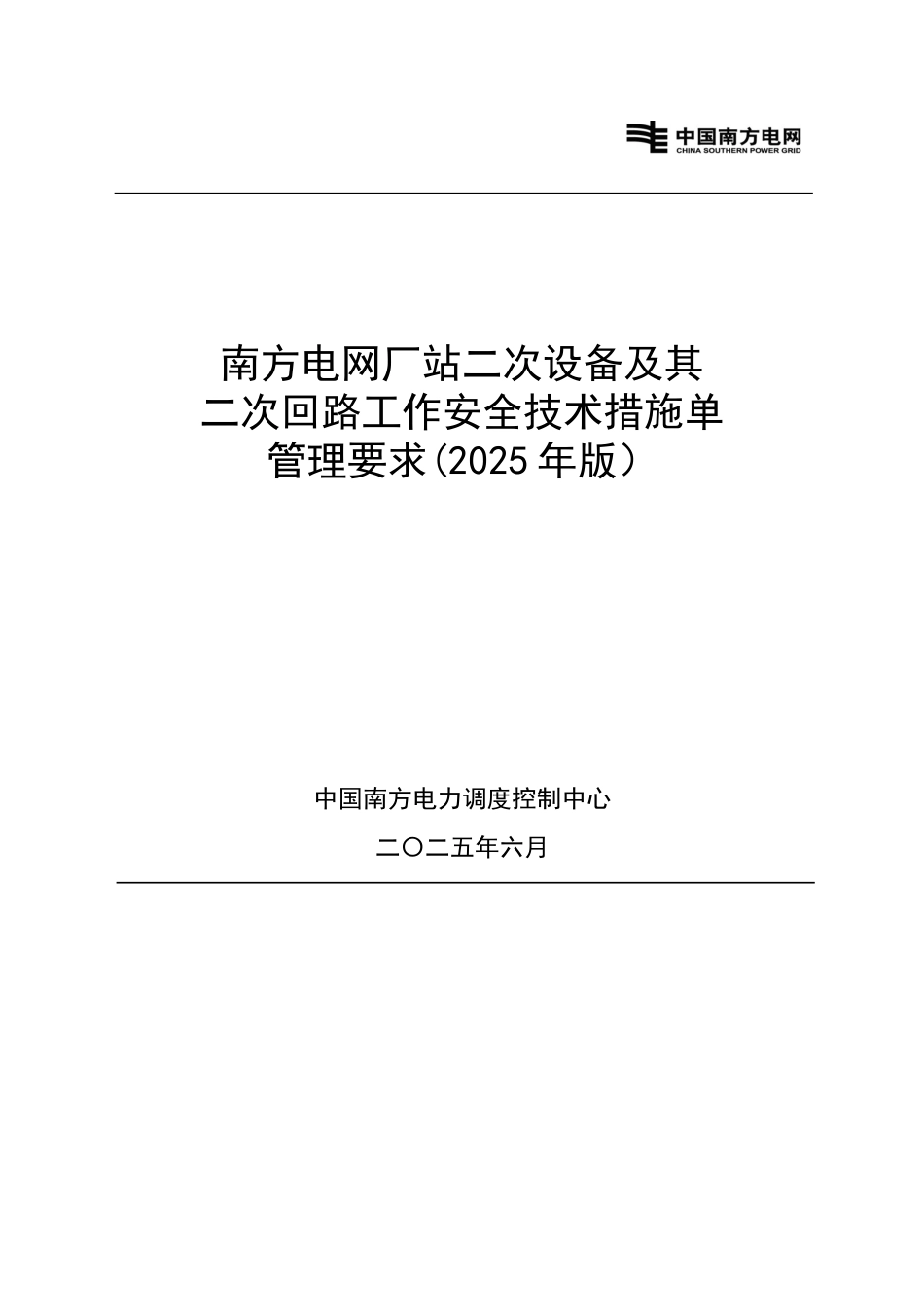

南方电网厂站二次设备及其二次回路工作安全技术措施单管理要求（2025年版）VIP免费

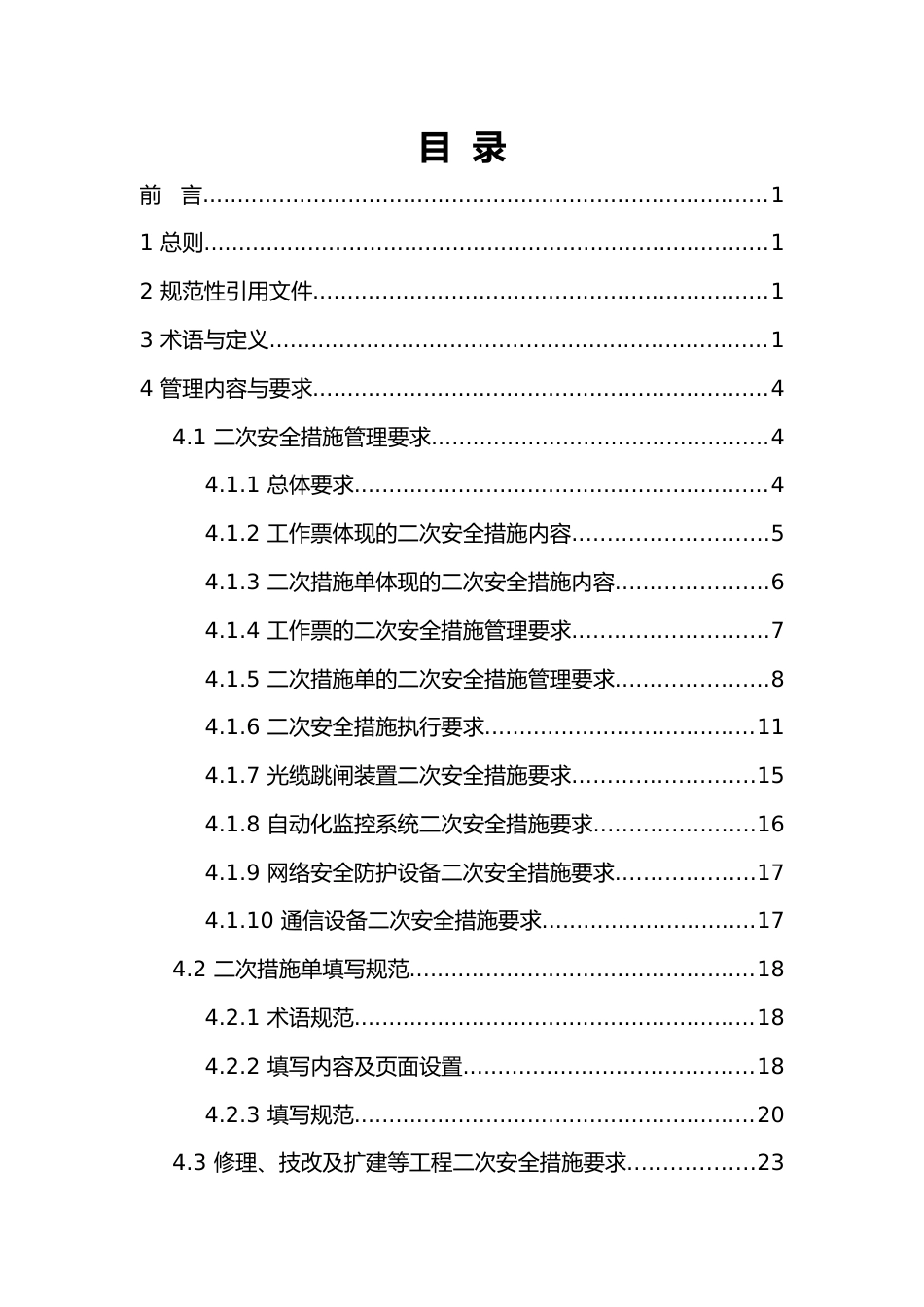

南方电网厂站二次设备及其二次回路工作安全技术措施单管理要求(2025 年版）中国南方电力调度控制中心二〇二五年六月目 录前 言..................................................................................11 总则..................................................................................12 规范性引用文件..................................................................13 术语与定义........................................................................14 管理内容与要求..................................................................44.1 二次安全措施管理要求.................................................44.1.1 总体要求............................................................44.1.2 工作票体现的二次安全措施内容............................54.1.3 二次措施单体现的二次安全措施内容......................64.1.4 工作票的二次安全措施管理要求............................74.1.5 二次措施单的二次安全措施管理要求......................84.1.6 二次安全措施执行要求.......................................114.1.7 光缆跳闸装置二次安全措施要求..........................154.1.8 自动化监控系统二次安全措施要求.......................164.1.9 网络安全防护设备二次安全措施要求....................174.1.10 通信设备二次安全措施要求...............................174.2 二次措施单填写规范..................................................184.2.1 术语规范..........................................................184.2.2 填写内容及页面设置..........................................184.2.3 填写规范..........................................................204.3 修理、技改及扩建等工程二次安全措施要求..................234.4 缺陷处理二次安全措施要求........................................254.5 定检工作二次安全措施要求........................................255 附则................................................................................263前 言为规范继电保护、安全自动装置、通信设备、自动化监控系统、网络安全防护设备等厂站二次设备及其二次回路工作安全技术措施单的使用，进一步提升现场作业安全水平，南方电网在《南方电网保护安自及其二次回路工作安全技术措施单管理要求(2024 年版）》（总调继〔2024〕16 号）、《南方电网厂站自动化设备及其二次回路工作安全技术措施单管理要求》（总调自〔2022〕42 号）基础上，整合近年的各二次专业现场作业经验和智能站设备作业的需要，组织修编了本要求。自发文日起，原《南方电网保护、安自及其二次回路工作安全技术措施单管理要求(2024 年版）》（总调继〔2024〕16 号）、《南方电网厂站自动化设备及其二次回路工作安全技术措施单管理要求》（总调自〔2022〕42 号）同时废止。起草单位：南方总调、广东中调、深圳中调、贵州中调、佛山供电局、六盘水供电局、东莞供电局、江门供电局、茂名供电局等。主要起草人：刘世丹、彭业、李金、许丹莉、胡长国、王其林、曹超、1姜拓、黄承喜、蒋焕斌、吴桂龙、仇伟杰、黄强、曹扬、陈树廷、王磊、张弛、甘卿忠、程景清、刘秀甫、邬小坤、陈锦昌、李世明、廖华兴、钟志明、陈杰生、诸源胜、徐文辉、刘宇航、付义洲、乔卫祥、郭亮、温涛、林玥廷、具浩、林旭、王周韬、张建行、尹丕祥、徐锡斌、成佳富、袁亮荣、陈文、李荫华、何承涛、廖峰、郭为斌、石万里、陶敏、杨栩、李阳、尹丕祥、张维、张宇、马建伟、李波、卢晓强、熊学海、简学之、冯宗建、黄基放、涂文彬、张兆阳、卢正飞、丁冉、潘农昊。 2南方电网厂站二次设备及其二次回路工作安全技术措施单管理要求1 总则为进一步规范继电保护、安全自动装置、通信设备、自动化监控系统、网络安全防护设备等厂站二次设备及其二次回路工作安全技术措施单，防范现场作业造成人身、电网、设备、网络安全事故事件，提升现场作业安全管控能力，特制定本管理要求。本管理要求适用于中国南方电网有限责任公司辖属各单位及外来施工单位，各级调管电厂和大用户可参照执行。本管理要求适用于南方电网范围内典型设计的变电站，其他非典型设计变电站可结合现场实际参考执行。2 规范性引用文件GB26860—2011 电力安全工作规程（发电厂和变电站电气部分）Q/CSG1205056—2022 中国南方电网有限责任公司电力安全工作规程1Q/CSG 1205057.1—2023 工作票实施规范 第一部分：发电厂和变电站Q/CSG 125008—2016 电气操作导则Q/CSG 1204099-2021 中国南方电网电力监控系统网络安全技术规范3 术语与定义3.1 厂站二次设备厂站对电力生产全过程进行监视、控制、测量和保护的设备，包含继电保护、安全自动化装置、通信设备、自动化监控系统、网络安全防护设备等。以下简称“二次设备”。3.2 厂站二次回路实现厂站二次设备采样、控制、监视、通信、对时等功能的电源、电流、电压、开入、开出、通信、对时等回路或通道。以下简称“二次回路”。3.3 厂站二次设备及其二次回路工作安全技术措施在厂站二次设备及其二次回路上或相关一次设备上工作时，为防范人身、电网、设备或电力监控网络安全事故事件应采取的隔离措2施，如二次回路断开、短接、接地、拆除、接入、绝缘密封等技术措施。以下简称“二次安全措施”。3.4 厂站二次设备及回路工作安全技术措施单为确保工作票所列安全措施以外的二次设备及回路工作安全技术措施规范、有效落实的书面记录，是工作票的必要补充。以下简称“二次措施单”。3.5 电缆跳闸装置采用机械继电器触点并通过电缆跳闸的保护装置。3.6 光缆跳闸装置采用 GOOSE 通信方式并通过光缆跳闸的保护装置。3.7 物理隔离使二次回路有明显断开点或可判断的断开点，不存在电气或通信连接的可能。3.8 逻辑隔离通过检修机制或装置软压板使二次回路隔离。如投入装置检修压板、退出 GOOSE 软压板等。33.9 密封通过绝缘胶布或专用工具，对工作中不允许触碰或改变状态的端子、压板、空开、把手、装置、元器件等进行包封、隔离。3.10 硬压板装设于屏柜面板上用于断开或连接二次回路的连接元件。一般指保护、测控、安自装置的功能压板、出口压板、闭锁压板等。3.11 软压板保护、测控、安自装置内部用于实现某个功能投退或处理信号的逻辑通断的连接元件。一般指保护、测控、安自装置的功能软压板 、GOOSE 发送软压板、GOOSE 接收软压板、间隔接收软压板等。3.12 端子连接片装设于端子排上用于断开或连接二次回路的连接元件。一般指二次电压回路端子连接片、二次电流回路端子连接片等。3.13 切换把手 4装设于屏柜面板上用于断开或连接二次回路的把手。一般指远方/就地切换把手、同期/非同期切换把手、联锁/解锁切换把手、分闸/合闸切换把手、重合闸切换把手、安自通道切换把手等。3.14 关联运行屏柜与检修屏柜有回路联系且柜内有与运行设备有关联的回路的非改造屏柜。4 管理内容与要求4.1 二次安全措施管理要求4.1.1 总体要求4.1.1.1 在厂站二次设备及其二次回路或相关一次设备工作时，工作负责人或其指定的工作班成员应根据工作内容、工作地点、一次设备停电范围、二次设备运行状态、二次回路设计等实际因素，充分评估工作过程对相关联二次设备或回路的影响，必要时应制定二次安全措施。4.1.1.2 二次安全措施应在工作票或二次措施单中体现，具体要求详见 4.1.2 和 4.1.3。应使用二次措施单的工作：51）在运行设备的二次回路上进行拆、接线工作，防范作业过程中误碰、 误短接、误断开、误投退、误加量导致人身风险或运行设备停运、损坏的措施。2）在对检修设备执行隔离措施时，需拆断、短接和恢复同运行设备有联系的二次回路工作。3）其它需要使用二次措施单控制作业风险的工作。4.1.1.3 二次措施单作为工作票必要的补充，是现场作业风险防控的重要手段，宜与工作票同步填写，其正确性、完备性和具体组织执行由工作负责人负责。因工作需要，工作过程中需变更、增加二次隔离措施时，应修订或重新填写二次措施单。4.1.2 工作票体现的二次安全措施内容工作负责人应考虑以下安全措施，如需执行时，应在工作票中体现，工作票内的二次安全措施应在工作票许可前实施，并由工作许可人与工作负责人确认：1）断开开关电机电源空气开关或取下熔断器；62）断开刀闸或地刀控制电源和电机电源或取下熔断器；3）断开二次电压空开；4）退出涉及运行设备的跳、合闸及联跳出口压板（含相应的GOOSE 发送、接收软压板）；5）退出失灵启动回路压板（含相应的 GOOSE 发送、接收软压板）；6）退出闭锁开出回路压板（含相应的 GOOSE 发送、接收软压板）；7）退出远跳发信回路压板（含相应的 GOOSE 发送、接收软压板）； 8）投入光缆跳闸装置（含智能终端）的检修压板；9）断开安自装置的站间或套间通信通道(包括退出通道压板和断开通道开关)；10）退出涉及运行设备的遥控出口压板；11）退出保护、安自装置远方操作硬压板；12）涉及运行设备的切换把手状态切换；713）密封同屏非工作设备的装置、压板、把手、空开、五防锁等；14）工作安全需要实施的其他措施，如投切空开、压板、把手、熔断器、单一的密封措施等。4.1.3 二次措施单体现的二次安全措施内容二次措施单应填写与运行设备进行物理隔离的措施，避免作业过程中造成运行中断路器或刀闸误分合、电流回路误开路、电压回路误短路等风险。与运行屏柜关联的电流、电压、控制、失灵、闭锁等关键回路的密封措施和拆接线工作应列入二次措施单。一次设备停电的本间隔内部控制回路、故障录波开关量、信号、交直流总电源以及不涉及联跳运行设备的光纤通道等回路的拆接线使用拆接线表，不纳入二次措施单管理，已在工作票中完成安全措施不在二次措施单中重复执行。工作负责人应考虑以下安全措施，如需执行时，应在二次措施单中体现，二次措施单内的二次安全措施作业前由工作负责人组织实施：81）密封工作票所列有误碰风险的空开、压板、把手、熔断器等；2）密封有误碰风险的非工作侧二次电流、电压回路端子以及联跳、失灵启动、闭锁、遥控等回路端子； 3）密封其他作业过程中可能误碰的带电端子（包括同屏非工作设备的端子）或压板、通道开关；4）打开或连上二次电流回路端子连接片；5）打开或连上二次电压回路端子连接片；6）短接、跨接二次电流回路；7）...
