二次回路工程图基础知识VIP免费

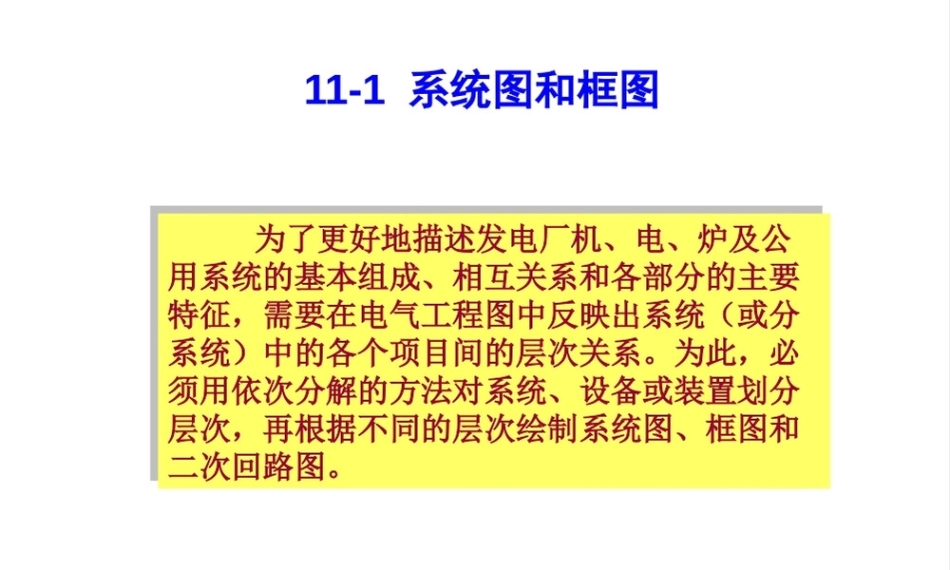

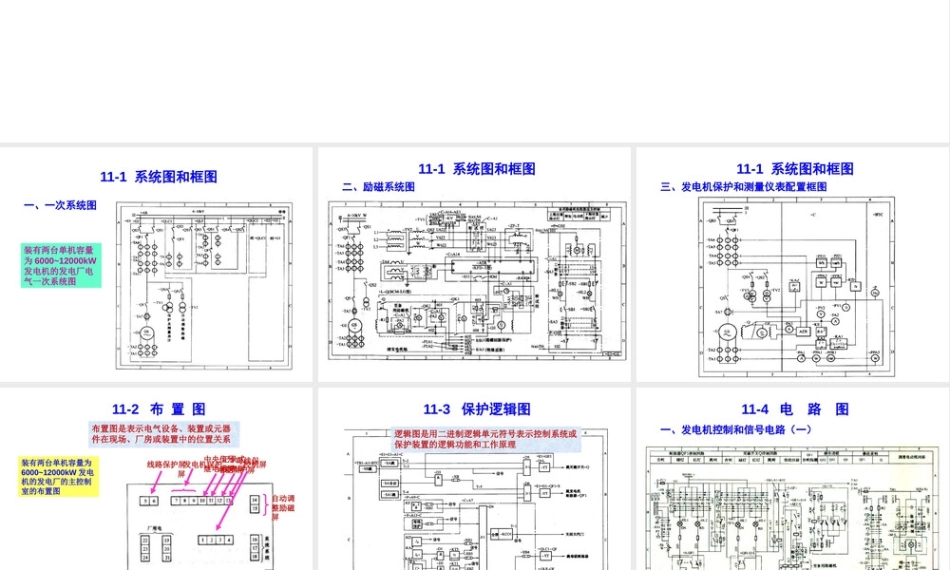

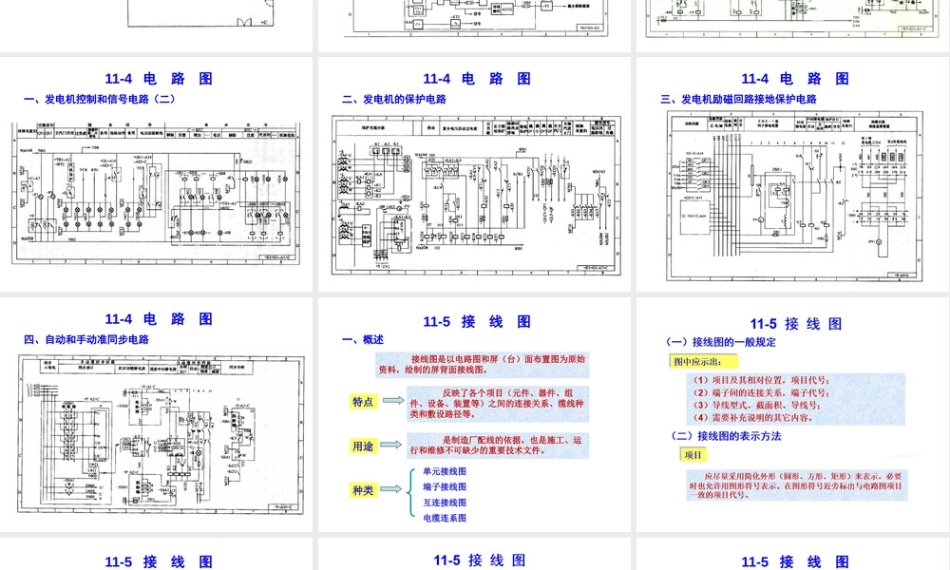

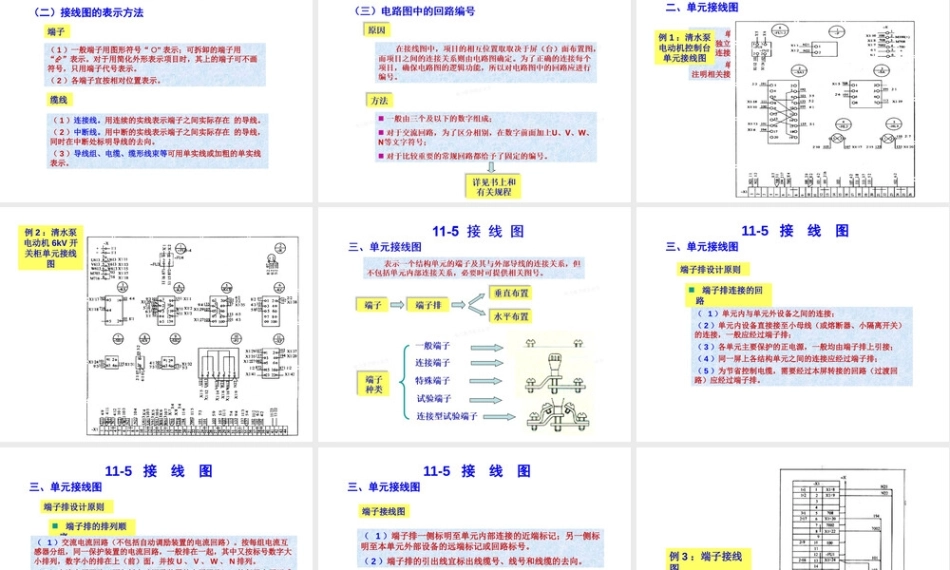

11-1 系统图和框图 为了更好地描述发电厂机、电、炉及公用系统的基本组成、相互关系和各部分的主要特征，需要在电气工程图中反映出系统（或分系统）中的各个项目间的层次关系。为此，必须用依次分解的方法对系统、设备或装置划分层次，再根据不同的层次绘制系统图、框图和二次回路图。 为了更好地描述发电厂机、电、炉及公用系统的基本组成、相互关系和各部分的主要特征，需要在电气工程图中反映出系统（或分系统）中的各个项目间的层次关系。为此，必须用依次分解的方法对系统、设备或装置划分层次，再根据不同的层次绘制系统图、框图和二次回路图。11-1 系统图和框图一、一次系统图装有两台单机容量为 6000~12000kW发电机的发电厂电气一次系统图11-1 系统图和框图二、励磁系统图11-1 系统图和框图三、发电机保护和测量仪表配置框图11-2 布 置 图布置图是表示电气设备、装置或元器件在现场、厂房或装置中的位置关系装有两台单机容量为6000~12000kW 发电机的发电厂的主控制室的布置图 控制屏 线路保护屏 发电机保护屏中央信号继电器屏自动调整励磁屏 电能屏记录式仪表屏母线保护屏11-3 保护逻辑图逻辑图是用二进制逻辑单元符号表示控制系统或保护装置的逻辑功能和工作原理11-4 电 路 图一、发电机控制和信号电路（一）11-4 电 路 图一、发电机控制和信号电路（二）11-4 电 路 图二、发电机的保护电路11-4 电 路 图三、发电机励磁回路接地保护电路11-4 电 路 图四、自动和手动准同步电路11-5 接 线 图 接线图是以电路图和屏（台）面布置图为原始资料，绘制的屏背面接线图。特点一、概述 反映了各个项目（元件、器件、组件、设备、装置等）之间的连接关系、缆线种类和敷设路径等。用途 是制造厂配线的依据，也是施工、运行和维修不可缺少的重要技术文件。种类单元接线图端子接线图互连接线图电缆连系图11-5 接 线 图（二）接线图的表示方法端子（ 1 ）一般端子用图形符号“ O” 表示；可拆卸的端子用“”表示。对于用简化外形表示项目时，其上的端子可不画符号，只用端子代号表示。（ 2 ）各端子宜按相对位置表示。缆线（ 1 ）连接线。用连续的实线表示端子之间实际存在 的导线。（ 2 ）中断线。用中断的实线表示端子之间实际存在 的导线，同时在中断处标明导线的去向。（ 3 ）导线组、电缆、缆形线束等可用单实线或加粗的单实线表示。11-5 接 线 图二、单元接线图 单元接线图是表示装置（或设备）中一个结构单元（即可独立运用的组件或由零件、部件和组件构成的组合体）内部的连接关系。 单元外部（单元之间）的连接关系不包括在内，但需注明相关接线图的图号。例 1 ：清水泵电动机控制台单元接线图例 2 ：清水泵电动机 6kV 开关柜单元接线图11-5 接 线 图三、单元接线图端子排设计原则 端子排连接的回路（ 1 ）单元内与单元外设备之间的连接；（ 2 ）单元内设备直接接至小母线（或熔断器、小隔离开关）的连接，一般应经过端子排；（ 3 ）各单元主要保护的正电源，一般均由端子排上引接；（ 4 ）同一屏上各结构单元之间的连接应经过端子排；（ 5 ）为节省控制电缆，需要经过本屏转接的回路（过渡回路）应经过端子排。11-5 接 线 图三、单元接线图端子排设计原则 端子排的排列顺序（ 1 ）交流电流回路（不包括自动调励装置的电流回路）。按每组电流互感器分组，同一保护装置的电流回路，一般排在一起，其中又按标号数字大小排列，数字小的排在上（前）面，并按 U 、 V 、 W 、 N 排列。（ 2 ）交流电压回路（不包括自动调励装置的电压回路）。按每组电压互感器分组，同一保护装置的电压回路，一般排在一起，其中又按标号数字大小排列，并按 U 、 V 、 W 、 L 、（试） W 、 N 排列。（ 3 ）信号回路。按预告、位置及事故信号分组。（ 4 ）控制回路。按各组熔断器分组，每组里面先排正极性回路，由小到大；再排负极性回路，由大到小。（ 5 ）其它回路。按远动装置、励磁保护、自动调励装置的电流电压和联锁回路分组 .（ 6 ）转接回路。先排本单元的转接端子，再排其它单元的转接端子。11-5 接 线 图三、单元接线图端子接线图（ 1 ）端子排一侧标明至单元内部连接的近端标记；另一侧标明至本单元外部设备的远端标记或回路标号。（ 2 ）端子排的引出线宜标出线缆号、线号和线缆的去向。例 3 ：端子接线图例 4 ：端子接线图例 5 ：互连接线图11-5 接 线 图五、电缆连系图 表示各独立单元之间电缆连系。是计划电缆敷设工作的基本依据。绘制原则 各个单元用粗实线围框表示，并标注各单元的项目代号； 应清楚地表示单元之间的连系电缆，并标注电缆标号、电缆型号规格； 必要时可以示出电缆敷设路径。例 6 ：电缆连系图
