电缆线路的结构与敷设

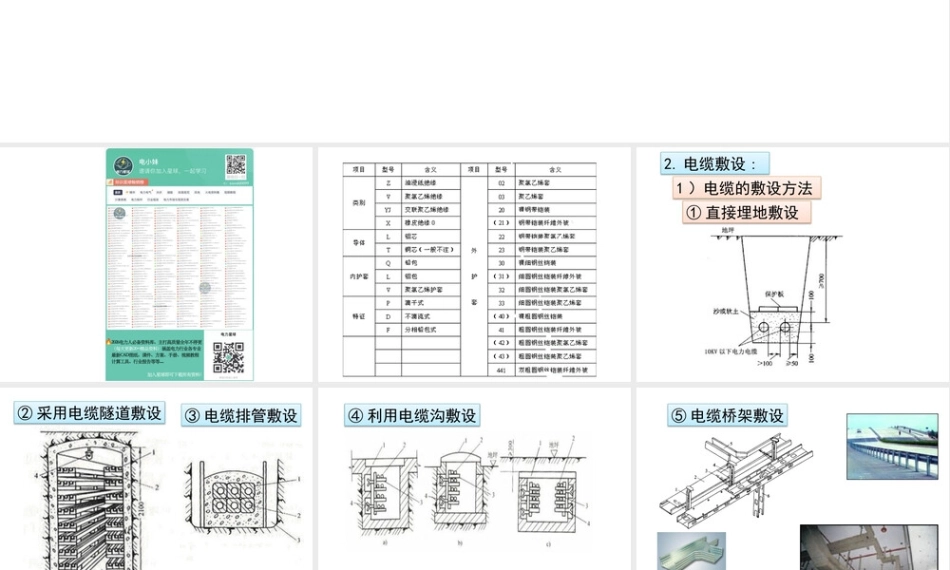

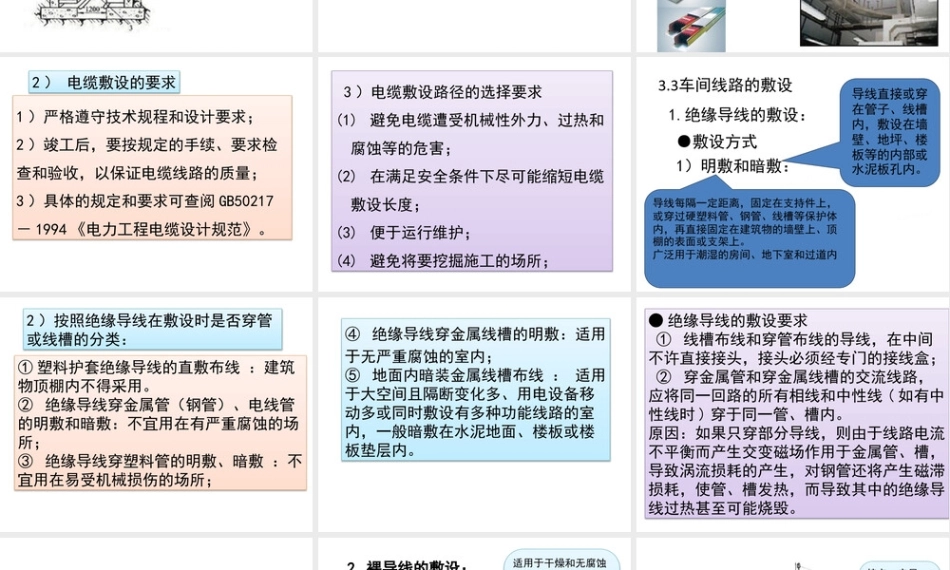

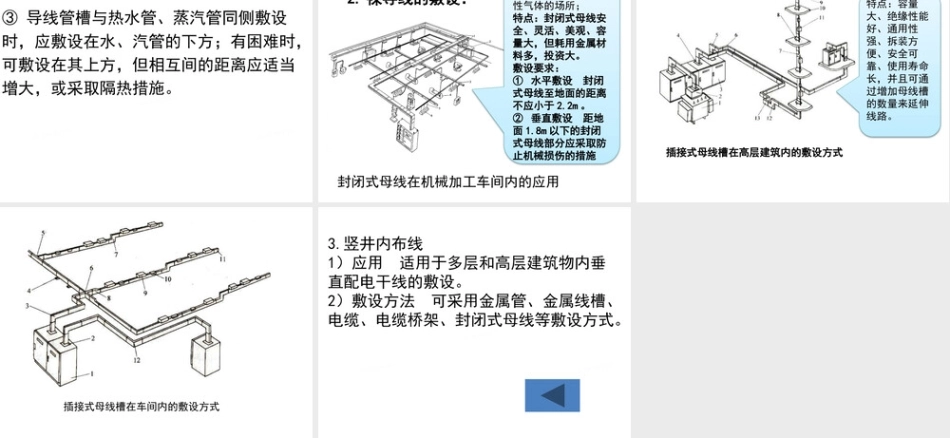

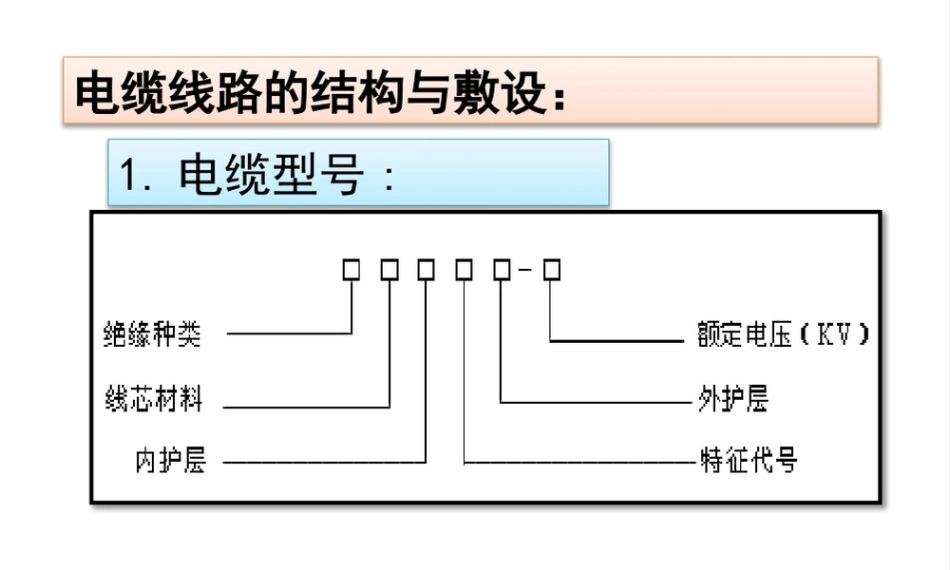

电缆线路的结构与敷设：1. 电缆型号 :2. 电缆敷设 :1 ）电缆的敷设方法① 直接埋地敷设② 采用电缆隧道敷设③ 电缆排管敷设④ 利用电缆沟敷设⑤ 电缆桥架敷设2 ） 电缆敷设的要求1 ）严格遵守技术规程和设计要求；2 ）竣工后，要按规定的手续、要求检查和验收，以保证电缆线路的质量；3 ）具体的规定和要求可查阅 GB50217－ 1994 《电力工程电缆设计规范》。 3 ）电缆敷设路径的选择要求 (1) 避免电缆遭受机械性外力、过热和腐蚀等的危害；(2) 在满足安全条件下尽可能缩短电缆敷设长度；(3) 便于运行维护；(4) 避免将要挖掘施工的场所；2 ）按照绝缘导线在敷设时是否穿管或线槽的分类：① 塑料护套绝缘导线的直敷布线 ：建筑物顶棚内不得采用。② 绝缘导线穿金属管（钢管）、电线管的明敷和暗敷：不宜用在有严重腐蚀的场所；③ 绝缘导线穿塑料管的明敷、暗敷 ：不宜用在易受机械损伤的场所；④ 绝缘导线穿金属线槽的明敷：适用于无严重腐蚀的室内；⑤ 地面内暗装金属线槽布线 ： 适用于大空间且隔断变化多、用电设备移动多或同时敷设有多种功能线路的室内，一般暗敷在水泥地面、楼板或楼板垫层内。● 绝缘导线的敷设要求 ① 线槽布线和穿管布线的导线，在中间不许直接接头，接头必须经专门的接线盒； ② 穿金属管和穿金属线槽的交流线路，应将同一回路的所有相线和中性线 ( 如有中性线时 ) 穿于同一管、槽内。原因：如果只穿部分导线，则由于线路电流不平衡而产生交变磁场作用于金属管、槽，导致涡流损耗的产生，对钢管还将产生磁滞损耗，使管、槽发热，而导致其中的绝缘导线过热甚至可能烧毁。2. 裸导线的敷设：适用于干燥和无腐蚀性气体的场所；特点：封闭式母线安全、灵活、美观、容量大，但耗用金属材料多，投资大。敷设要求： ① 水平敷设 封闭式母线至地面的距离不应小于 2.2m 。② 垂直敷设 距地面 1.8m 以下的封闭式母线部分应采取防止机械损伤的措施封闭式母线在机械加工车间内的应用插接式母线槽在高层建筑内的敷设方式特点：容量大、绝缘性能好、通用性强、拆装方便、安全可靠、使用寿命长，并且可通过增加母线槽的数量来延伸线路。插接式母线槽在车间内的敷设方式
