电气五防专业知识与技能培训

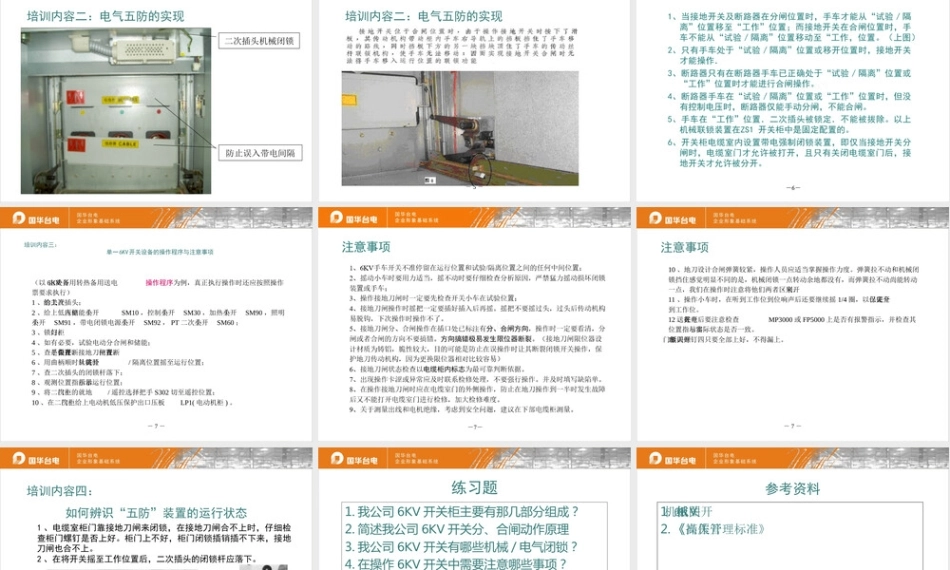

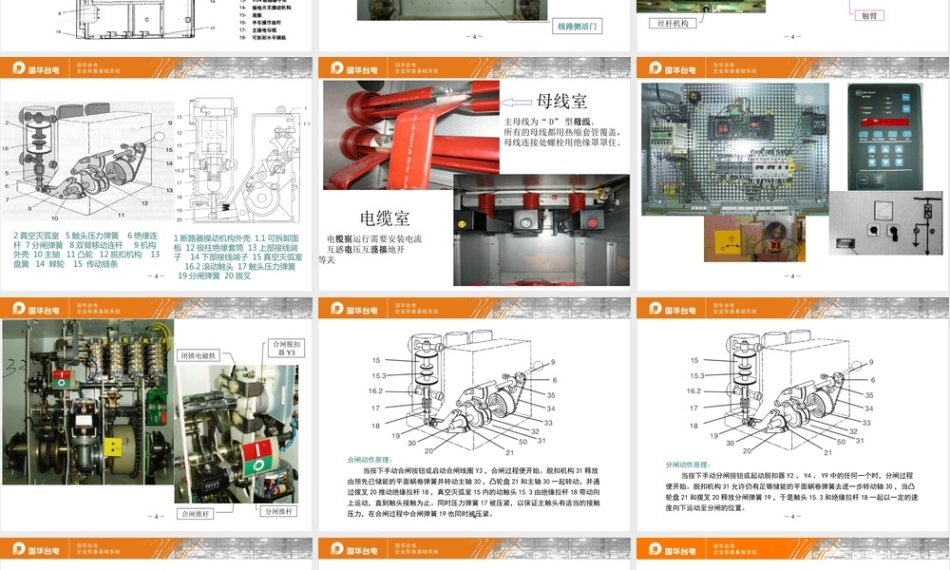

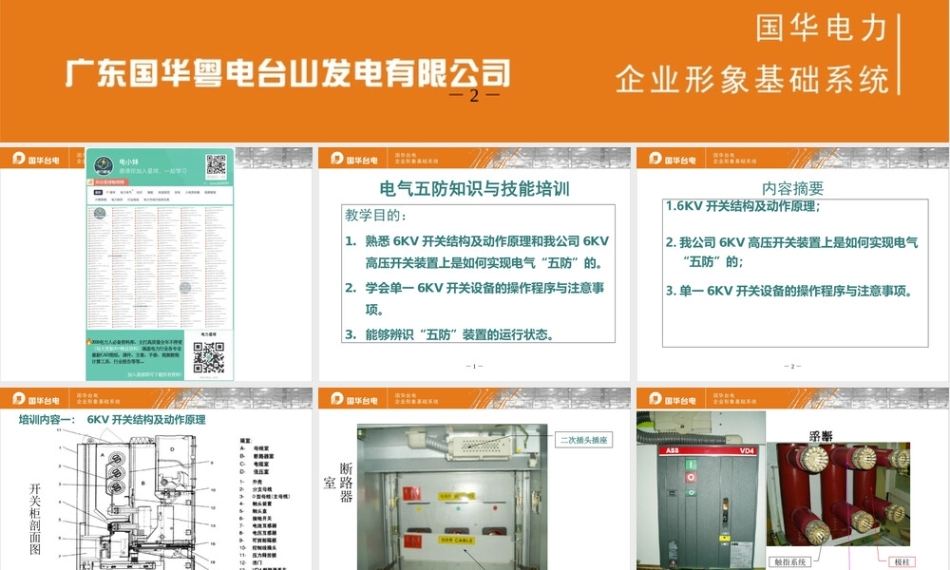

－ 2 － 电气五防专业知识与技能培训－ 1 －电气五防知识与技能培训教学目的：1. 熟悉 6KV 开关结构及动作原理和我公司 6KV高压开关装置上是如何实现电气“五防”的。2. 学会单一 6KV 开关设备的操作程序与注意事项。3. 能够辨识“五防”装置的运行状态。－ 2 －内容摘要1.6KV 开关结构及动作原理；2. 我公司 6KV 高压开关装置上是如何实现电气“五防”的；3. 单一 6KV 开关设备的操作程序与注意事项。－ 3 －培训内容一： 6KV 开关结构及动作原理开关柜剖面图－ 4 －线路侧活门二次插头插座断路器室－ 4 －断路器手车触指系统丝杆机构极柱触臂－ 4 －2 真空灭弧室 5 触头压力弹簧 6 绝缘连杆 7 分闸弹簧 8 双臂移动连杆 9 机构外壳 10 主轴 11 凸轮 12 脱扣机构 13 盘簧 14 棘轮 15 传动链条 1 断路器操动机构外壳 1.1 可拆卸面板 12 极柱绝缘套筒 13 上部接线端子 14 下部接线端子 15 真空灭弧室 16.2 滚动触头 17 触头压力弹簧 19 分闸弹簧 20 拨叉－ 4 －母线室主母线为“ D” 型截面母线。所有的母线都用热缩套管覆盖，母线连接处螺栓用绝缘罩罩住。 电缆室电缆室根据运行需要安装电流互感器、电压互感器及接地开关等。－ 4 －－ 4 －合闸推杆分闸推杆闭锁电磁铁合闸脱扣器 Y3－ 4 －合闸动作原理： 当按下手动合闸按钮或启动合闸线圈 Y3 ，合闸过程便开始。脱扣机构 31 释放由预先已储能的平面蜗卷弹簧并转动主轴 30 ，凸轮盘 21 和主轴 30 一起转动，并通过拨叉 20 推动绝缘拉杆 18 ，真空灭弧室 15 内的动触头 15.3 由绝缘拉杆 18 带动向上运动，直到触头接触为止。同时压力弹簧 17 被压紧，以保证主触头有适当的接触压力，在合闸过程中合闸弹簧 19 也同时被压紧。－ 4 －分闸动作原理： 当按下手动分闸按钮或起动脱扣器 Y2 、 Y4 、 Y9 中的任何一个时，分闸过程便开始。脱扣机构 31 允许仍有足够储能的平面蜗卷弹簧去进一步转动轴 30 ，当凸轮盘 21 和拨叉 20 释放分闸弹簧 19 ，于是触头 15.3 和绝缘拉杆 18 一起以一定的速度向下运动至分闸的位置。－ 5 －培训内容二：电气五防的实现防止误入带电间隔二次插头机械闭锁－ 5 －培训内容二：电气五防的实现－ 7 －培训内容三：单一6KV开关设备的操作程序与注意事项（以 6KV 开关由冷备用转热备用送电操作程序为例，真正执行操作时还应按照操作票要求执行）1 、给上开关的二次插头；2 、给上低压柜内储能小开关SM10 ，控制小开关SM30 ，加热小开关SM90 ，照明小开关SM91 ，带电闭锁电源小开关SM92 ， PT 二次小开关SM60 ；3 、锁好柜门；4 、如有必要，试验电动分合闸和储能；5 、查手车开关是否在断开位置、接地刀闸在断开位置；6 、用曲柄顺时针将开关从试验/ 隔离位置摇至运行位置；7 、查二次插头的闭锁杆落下；8 、观测位置指示器指示运行位置；9 、将二次柜门上的就地/ 遥控选择把手 S302 切至遥控位置；10 、在二次柜门上给上电动机低压保护出口压板LP1( 电动机柜 ) 。－ 7 －注意事项10 、地刀设计合闸弹簧较紧，操作人员应适当掌握操作力度。弹簧拉不动和机械闭锁挡住感觉明显不同的是，机械闭锁一点转动余地都没有，而弹簧拉不动尚能转动一点，我们在操作时注意将他们两者区别开来。 11 、操作小车时，在听到工作位到位响声后还要继续摇 1/4 圈，以保证开关已完全到工作位。 12 、在开关送好电后要注意检查MP3000 或 FP5000 上是否有报警指示，并检查其位置指示器与实际状态是否一致。 13 、开柜关门紧固螺钉四只要全部上好，不得漏上。 － 2 －培训内容四：如何辨识“五防”装置的运行状态1 、电缆室柜门靠接地刀闸来闭锁，在接地刀闸合不上时，仔细检查柜门螺钉是否上好。柜门上不好，柜门闭锁插销插不下来，接地刀闸也合不上。2 、在将开关摇至工作位置后，二次插头的闭锁杆应落下。－ 15 －练习题1. 我公司 6KV 开关柜主要有那几部分组成？2. 简述我公司 6KV 开关分、合闸动作原理3. 我公司 6KV 开关有哪些机械 / 电气闭锁？4. 在操作 6KV 开关中需要注意哪些事项？－ 16 －参考资料1. 6KV 开柜关机械图纸 2. 《高压开关操作管理标准》
