一文搞懂开关柜隔离开关控制信号回路:从识图到分析VIP免费

一文搞懂开关柜隔离开关控制信号回路:从识图到分析 一文搞懂开关柜隔离开关控制信号回路:从识图到分析 一文搞懂开关柜隔离开关控制信号回路:从识图到分析

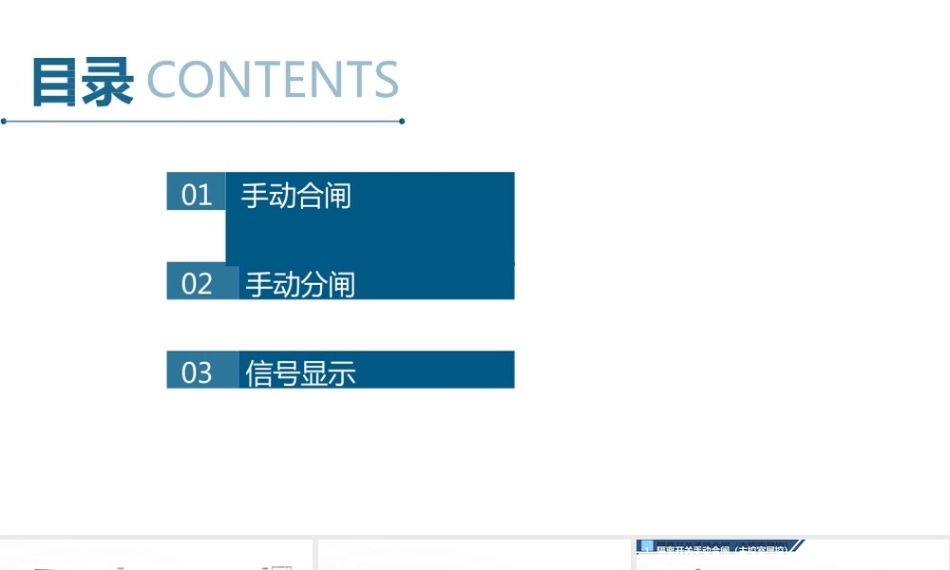

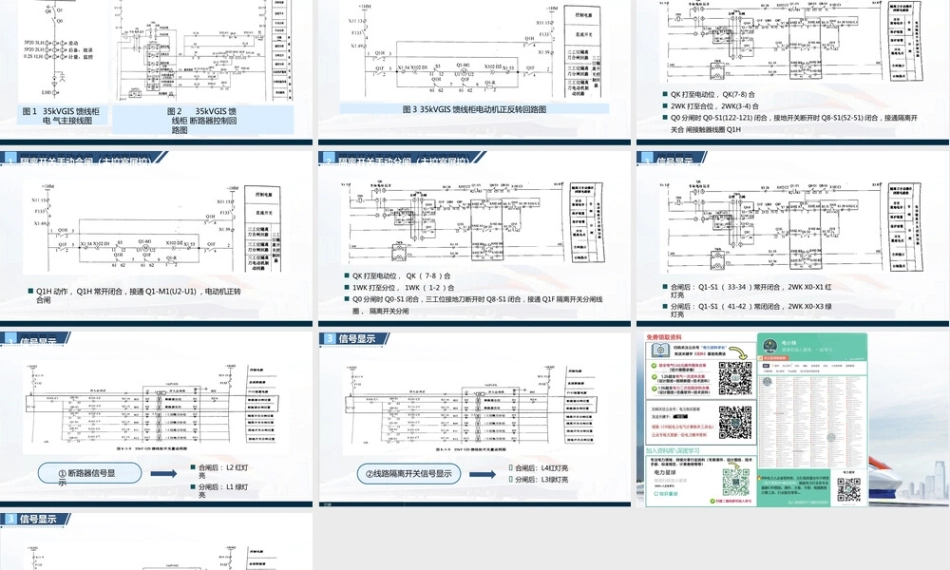

手动合闸01手动分闸02信号显示03图 235kVGIS 馈线柜 断路器控制回路图图 1 35kVGIS 馈线柜电 气主接线图图 3 35kVGIS 馈线柜电动机正反转回路图1隔离开关手动合闸(主控室屏控) QK 打至电动位, QK(7-8) 合 2WK 打至合位, 2WK(3-4) 合 Q0 分闸时 Q0-S1(122-121) 闭合,接地开关断开时 Q8-S1(52-51) 闭合,接通隔离开关合 闸接触器线圈 Q1H1隔离开关手动合闸(主控室屏控) Q1H 动作, Q1H 常开闭合,接通 Q1-M1(U2-U1) ,电动机正转合闸2隔离开关手动分闸(主控室屏控) QK 打至电动位, QK ( 7-8 )合 1WK 打至分位, 1WK ( 1-2 )合 Q0 分闸时 Q0-S1 闭合,三工位接地刀断开时 Q8-S1 闭合,接通 Q1F 隔离开关分闸线圈, 隔离开关分闸3信号显示 合闸后: Q1-S1 ( 33-34 )常开闭合, 2WK X0-X1 红灯亮 分闸后: Q1-S1 ( 41-42 )常闭闭合, 2WK X0-X3 绿灯亮① 断路器信号显示3信号显示 合闸后: L2 红灯亮 分闸后: L1 绿灯亮3信号显示
