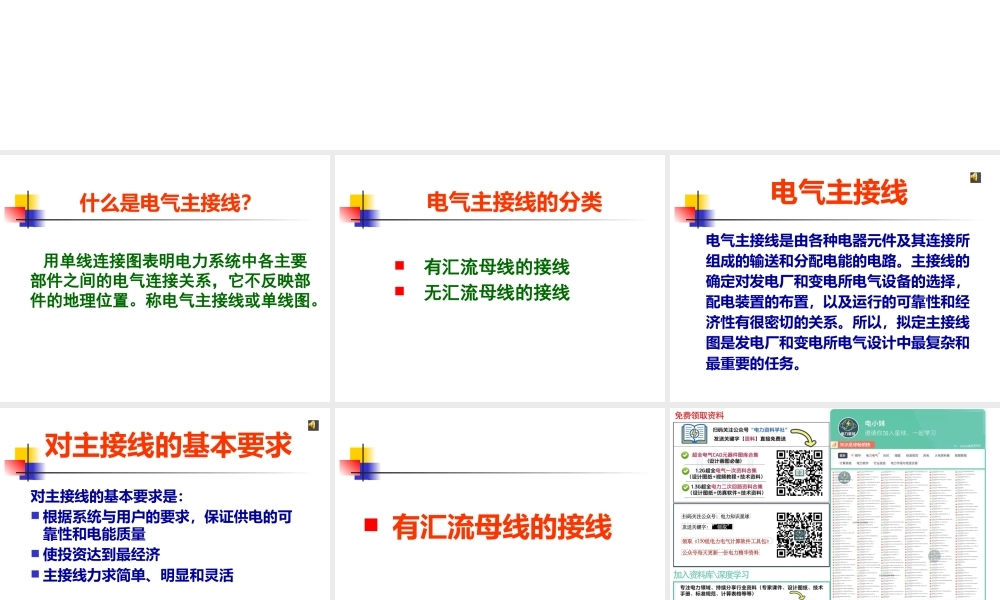

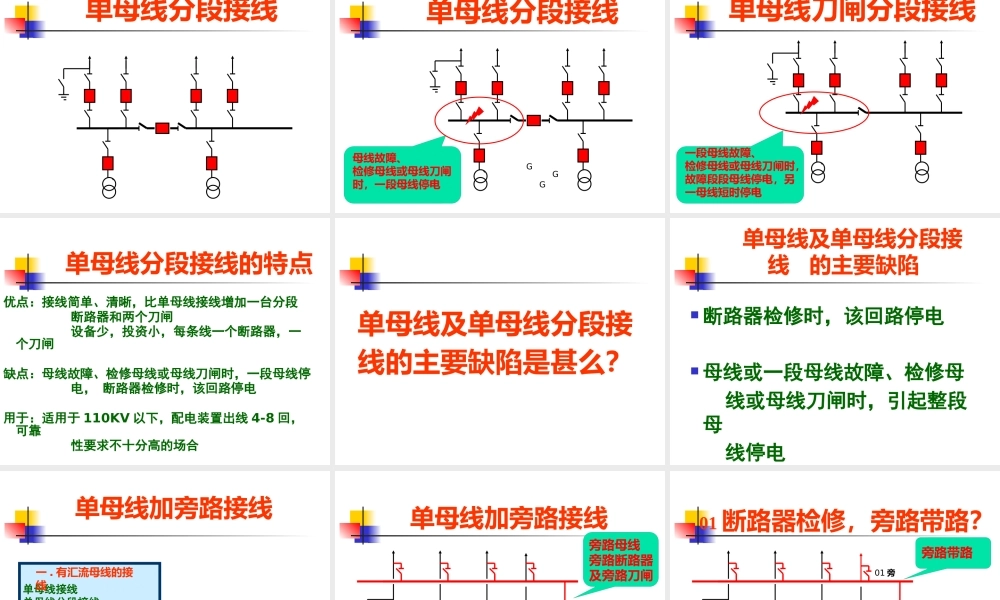

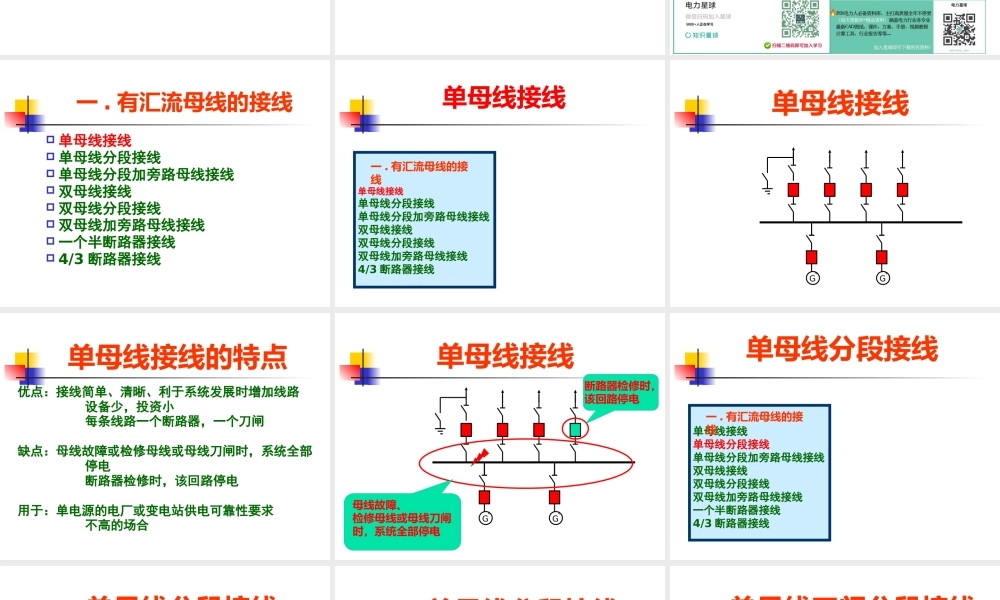

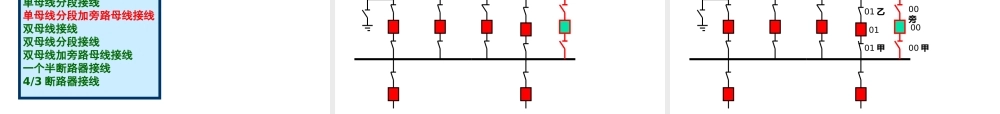

电气一次接线 什么是电气主接线？ 用单线连接图表明电力系统中各主要部件之间的电气连接关系，它不反映部件的地理位置。称电气主接线或单线图。 电气主接线的分类 有汇流母线的接线无汇流母线的接线 电气主接线电气主接线是由各种电器元件及其连接所组成的输送和分配电能的电路。主接线的确定对发电厂和变电所电气设备的选择，配电装置的布置，以及运行的可靠性和经济性有很密切的关系。所以，拟定主接线图是发电厂和变电所电气设计中最复杂和最重要的任务。对主接线的基本要求对主接线的基本要求是：  根据系统与用户的要求，保证供电的可靠性和电能质量  使投资达到最经济 主接线力求简单、明显和灵活  有汇流母线的接线一 . 有汇流母线的接线 单母线接线 单母线分段接线 单母线分段加旁路母线接线 双母线接线 双母线分段接线 双母线加旁路母线接线 一个半断路器接线 4/3 断路器接线 单母线接线单母线接线单母线分段接线单母线分段加旁路母线接线双母线接线双母线分段接线双母线加旁路母线接线4/3 断路器接线 一 . 有汇流母线的接线 单母线接线 `G`G 单母线接线的特点优点：接线简单、清晰、利于系统发展时增加线路 设备少，投资小 每条线路一个断路器，一个刀闸缺点：母线故障或检修母线或母线刀闸时，系统全部 停电 断路器检修时，该回路停电用于：单电源的电厂或变电站供电可靠性要求 不高的场合 单母线接线 `G`G母线故障、检修母线或母线刀闸时，系统全部停电断路器检修时，该回路停电单母线分段接线单母线接线单母线分段接线单母线分段加旁路母线接线双母线接线双母线分段接线双母线加旁路母线接线一个半断路器接线4/3 断路器接线 一 . 有汇流母线的接线 单母线分段接线 `` 单母线分段接线 `G`G G母线故障、检修母线或母线刀闸时，一段母线停电 单母线刀闸分段接线 `` 一段母线故障、检修母线或母线刀闸时，故障段段母线停电，另一母线短时停电 单母线分段接线的特点优点：接线简单、清晰，比单母线接线增加一台分段 断路器和两个刀闸 设备少，投资小，每条线一个断路器，一个刀闸缺点：母线故障、检修母线或母线刀闸时，一段母线停 电， 断路器检修时，该回路停电用于：适用于 110KV 以下，配电装置出线 4-8 回，可靠 性要求不十分高的场合 单母线及单母线分段接线的主要缺陷是甚么？ 单母线及单母线分段接线 的主要缺陷  断路器检修时，...
