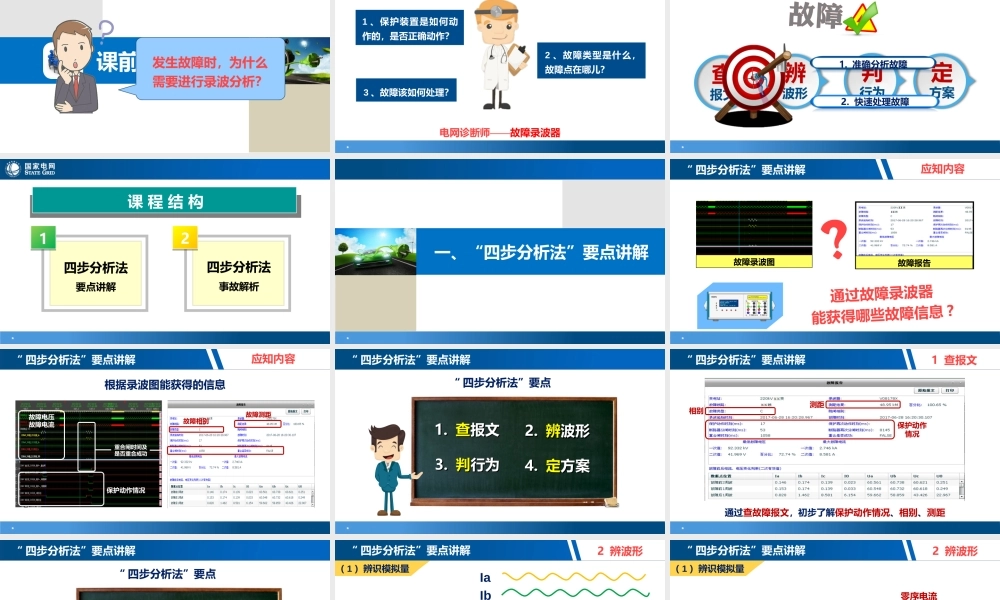

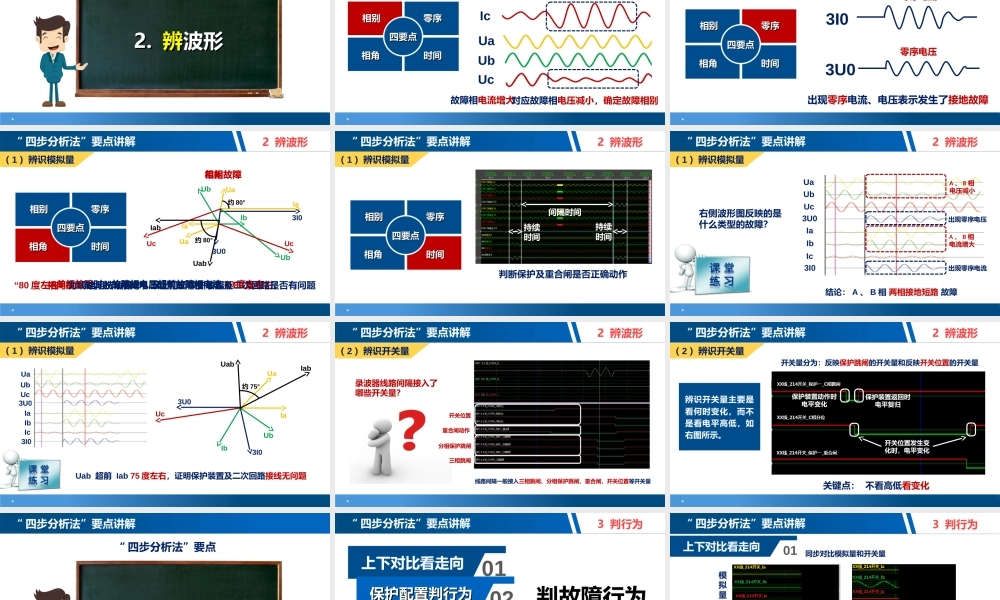

故障录波“四步分析法” 课前讨论发生故障时，为什么需要进行录波分析？ *课题来源3 、故障该如何处理？1 、保护装置是如何动作的，是否正确动作？2 、故障类型是什么，故障点在哪儿？ 电网诊断师——故障录波器 *查报文查报文辨波形辨波形判行为判行为定方案定方案授课目的1. 准确分析故障2. 快速处理故障 *课 程 结 构1四步分析法要点讲解四步分析法事故解析2 * 一、“四步分析法”要点讲解 *“ 四步分析法”要点讲解通过故障录波器能获得哪些故障信息 ?故障录波图故障报告应知内容 *根据录波图能获得的信息“ 四步分析法”要点讲解应知内容保护动作情况故障电压故障电流故障相别故障测距重合闸时间及是否重合成功 *“ 四步分析法”要点1. 1. 查查报文报文2. 2. 辨辨波形波形3. 3. 判判行为行为4. 4. 定定方案方案“ 四步分析法”要点讲解 *通过查故障报文，初步了解保护动作情况、相别、测距保护动作情况相别测距1 查报文“ 四步分析法”要点讲解 *“ 四步分析法”要点2. 2. 辨辨波形波形“ 四步分析法”要点讲解 * 故障相电流增大“ 四步分析法”要点讲解（ 1 ）辨识模拟量相别相别相角相角零序零序时间时间IaIbIc相别相别四要点四要点UaUbUc，对应故障相电压减小，确定故障相别2 辨波形 *出现零序电流、电压表示发生了接地故障相别相别四要点四要点相角相角零序零序时间时间零序电流零序电压3U03I0“ 四步分析法”要点讲解（ 1 ）辨识模拟量2 辨波形 *相别相别四要点四要点相角相角零序零序时间时间单相故障时，故障相电压超前故障相电流 80 度左右；UcUaIa3I03U0Ub约 80°相间故障时，故障相间电压超前故障相间电流 80 度左右；UcUaIaUbIbIabUab“80 度左右”为线路阻抗角概念，以此判断保护装置及二次回路是否有问题“ 四步分析法”要点讲解（ 1 ）辨识模拟量单相故障相间故障约 80°2 辨波形 *判断保护及重合闸是否正确动作相别相别四要点四要点相角相角零序零序时间时间间隔时间“ 四步分析法”要点讲解（ 1 ）辨识模拟量持续时间持续时间2 辨波形 *右侧波形图反映的是什么类型的故障？结论： A 、 B 相 两相接地短路 故障间隔时间IaIbIc3I0UaUbUc3U0A 、 B 相电流增大A 、 B 相电压减小出现零序电压出现零序电流“ 四步分析法”要点讲解（ 1 ）辨识模拟量2 辨波形 *Uab 超前 Iab 75 度左右，证明保护装置及二次回路接线无问题 Uc3U0UaIa3I0U...
