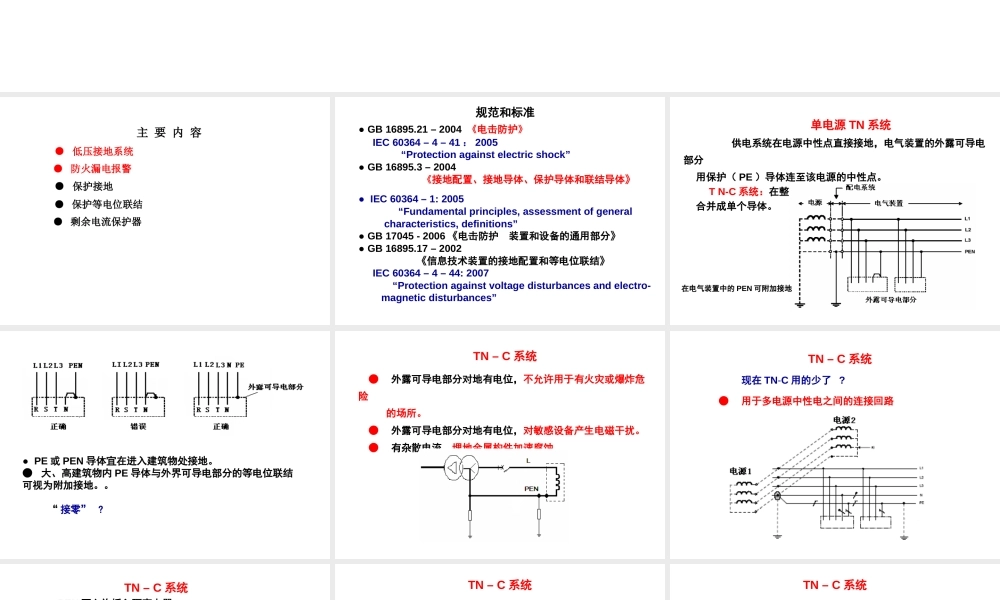

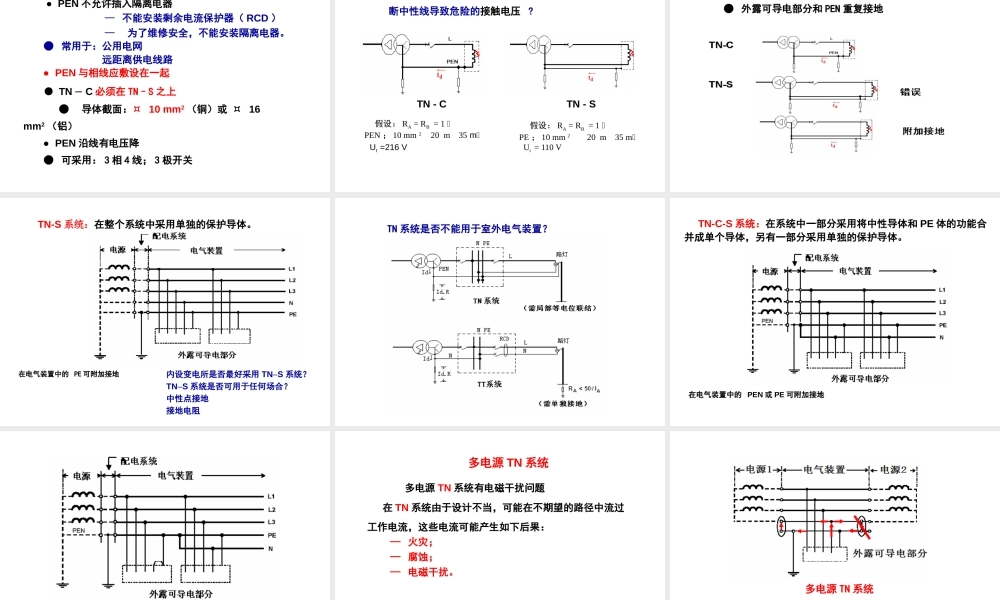

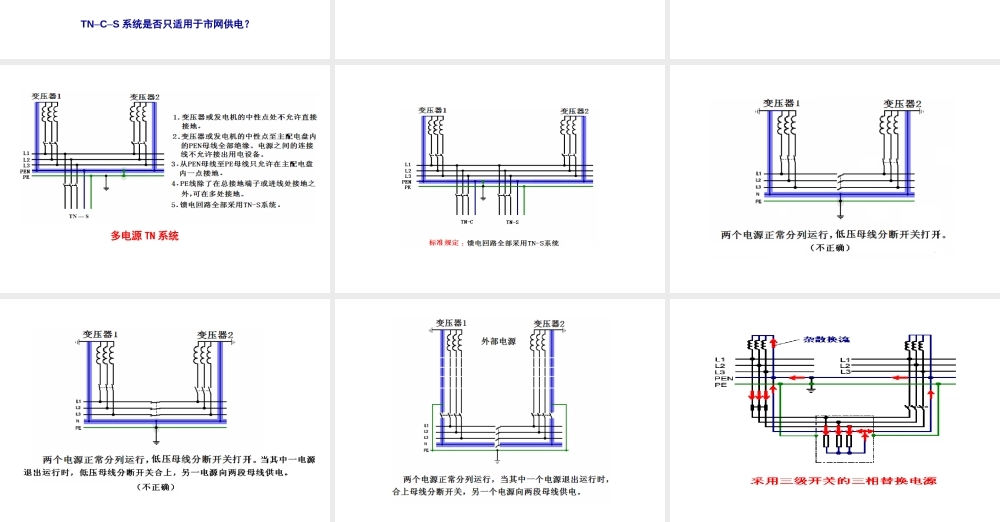

接地故障保护主 要 内 容 ● 低压接地系统 ● 防火漏电报警 ● 保护接地 ● 保护等电位联结 ● 剩余电流保护器 规范和标准● GB 16895.21 – 2004 《电击防护》 IEC 60364 – 4 – 41 ： 2005 “Protection against electric shock”● GB 16895.3 – 2004 《接地配置、接地导体、保护导体和联结导体》 ● IEC 60364 – 1: 2005 “Fundamental principles, assessment of general characteristics, definitions”● GB 17045 - 2006 《电击防护 装置和设备的通用部分》● GB 16895.17 – 2002 《信息技术装置的接地配置和等电位联结》 IEC 60364 – 4 – 44: 2007 “Protection against voltage disturbances and electro- magnetic disturbances” 单电源 TN 系统 供电系统在电源中性点直接接地，电气装置的外露可导电部分 用保护（ PE ）导体连至该电源的中性点。 T N-C 系统：在整个系统中采用将中性导体和 PE 导体的功能 合并成单个导体。 在电气装置中的 PEN 可附加接地● PE 或 PEN 导体宜在进入建筑物处接地。● 大、高建筑物内 PE 导体与外界可导电部分的等电位联结可视为附加接地。。 “ 接零” ? TN – C 系统 ● 外露可导电部分对地有电位，不允许用于有火灾或爆炸危险 的场所。 ● 外露可导电部分对地有电位，对敏感设备产生电磁干扰。 ● 有杂散电流，埋地金属构件加速腐蚀 TN – C 系统 现在 TN-C 用的少了 ? ● 用于多电源中性电之间的连接回路 TN – C 系统 ● PEN 不允许插入隔离电器 — 不能安装剩余电流保护器（ RCD ） — 为了维修安全，不能安装隔离电器。 ● 常用于：公用电网 远距离供电线路 ● PEN 与相线应敷设在一起 ● TN – C 必须在 TN–S 之上 ● 导体截面： 10 mm2 （铜）或  16 mm2 （铝） ● PEN 沿线有电压降 ● 可采用： 3 相 4 线； 3 极开关 TN – C 系统断中性线导致危险的接触电压 ? TN - CTN - S 假设： RA = RB = 1  PEN ； 10 mm 2 20 m 35 m Ut =216 V 假设： RA = RB = 1  PE ； 10 mm 2 20 m 35 m Ut = 110 V TN – C 系统● 外露可导电部分和 PEN 重复接地 TN-S 系统：在整个系统中采用单独的保护导体。 在电气装置中的 PE 可附加接地 内...
