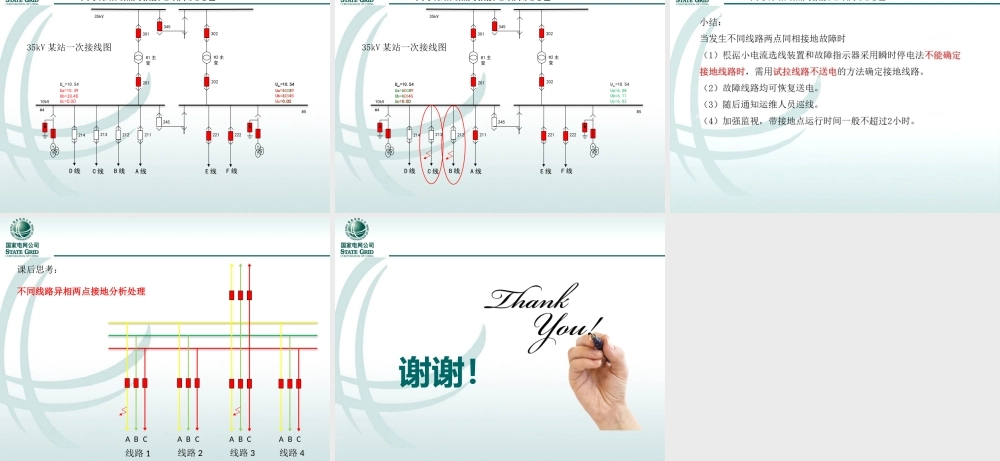

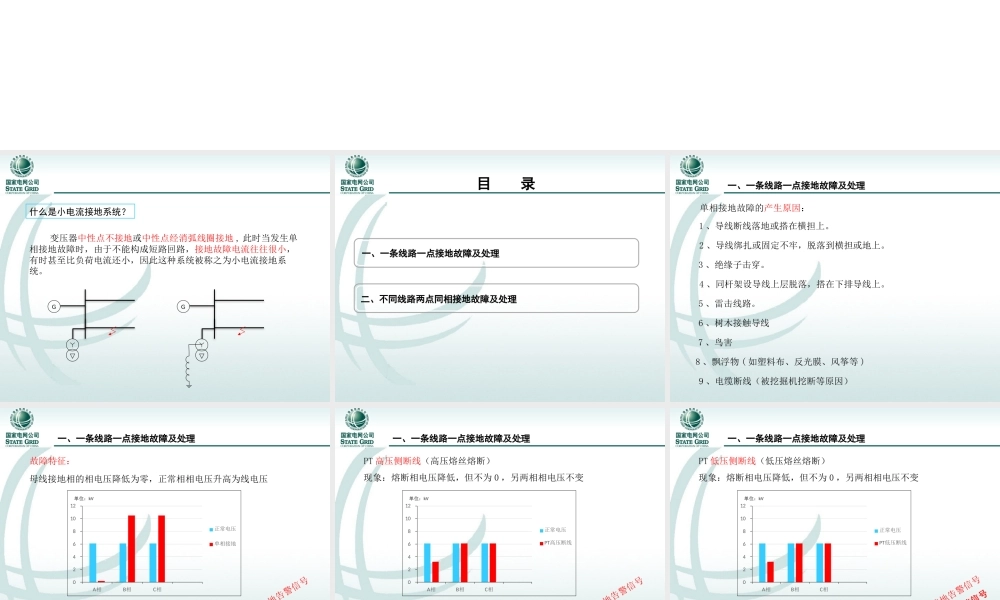

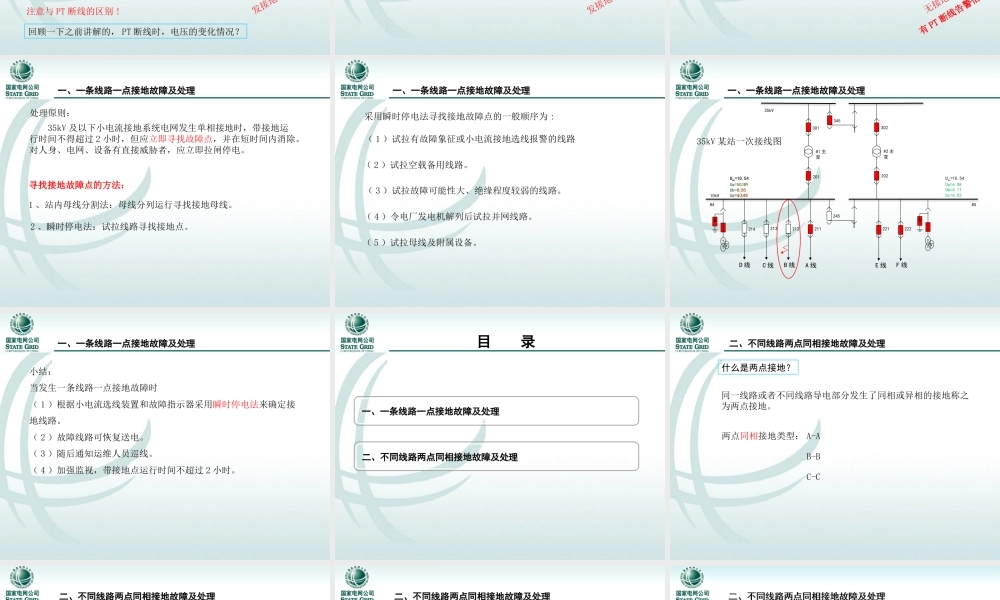

10kV 系统一点接地故障分析与处理 变压器中性点不接地或中性点经消弧线圈接地 , 此时当发生单相接地故障时，由于不能构成短路回路，接地故障电流往往很小，有时甚至比负荷电流还小，因此这种系统被称之为小电流接地系统。什么是小电流接地系统？GG目 录一、一条线路一点接地故障及处理二、不同线路两点同相接地故障及处理一、一条线路一点接地故障及处理单相接地故障的产生原因：1 、导线断线落地或搭在横担上。2 、导线绑扎或固定不牢，脱落到横担或地上。4 、同杆架设导线上层脱落，搭在下排导线上。5 、雷击线路。6 、树木接触导线7 、鸟害8 、飘浮物 ( 如塑料布、反光膜、风筝等 )9 、电缆断线（被挖掘机挖断等原因）3 、绝缘子击穿。母线接地相的相电压降低为零，正常相相电压升高为线电压故障特征：注意与 PT 断线的区别 !回顾一下之前讲解的， PT 断线时，电压的变化情况？发接地告警信号 0 2 4 6 8 10 12 A相B相C相单位：kV正常电压单相接地一、一条线路一点接地故障及处理PT 高压侧断线（高压熔丝熔断）发接地告警信号 现象：熔断相电压降低，但不为 0 ，另两相相电压不变0 2 4 6 8 10 12 A相B相C相单位：kV正常电压PT高压断线一、一条线路一点接地故障及处理现象：熔断相电压降低，但不为 0 ，另两相相电压不变PT 低压侧断线（低压熔丝熔断）无接地告警信号0 2 4 6 8 10 12 A相B相C相单位：kV正常电压PT低压断线一、一条线路一点接地故障及处理有 PT 断线告警信号 35kV 及以下小电流接地系统电网发生单相接地时，带接地运行时间不得超过 2 小时，但应立即寻找故障点，并在短时间内消除。对人身、电网、设备有直接威胁者，应立即拉闸停电。寻找接地故障点的方法：1 、站内母线分割法：母线分列运行寻找接地母线。2 、瞬时停电法：试拉线路寻找接地点。一、一条线路一点接地故障及处理处理原则：（ 3 ）试拉故障可能性大、绝缘程度较弱的线路。采用瞬时停电法寻找接地故障点的一般顺序为 : （ 1 ）试拉有故障象征或小电流接地选线报警的线路（ 2 ）试拉空载备用线路。（ 4 ）令电厂发电机解列后试拉并网线路。（ 5 ）试拉母线及附属设备。 一、一条线路一点接地故障及处理Uac=10.54Ua=6.08Ub=6.11Uc=6.02D 线C 线B 线A 线E 线F 线211212213214245221222301201#1 主变302202#2 主变10kV35kV#4#5Uac=10.54Ua=10.49Ub=0.00Uc=10.46345Uac=10.54Ua=6.08Ub=6....
