小电流接地系统、线路故障事故处理VIP免费

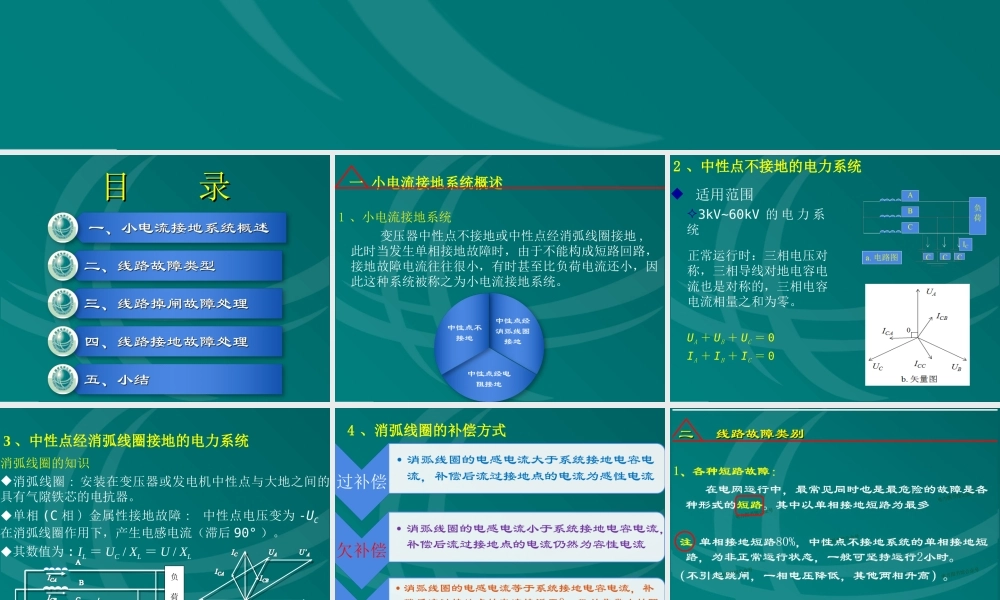

目 录目 录 一 小电流接地系统概述1 、小电流接地系统 变压器中性点不接地或中性点经消弧线圈接地 ,此时当发生单相接地故障时，由于不能构成短路回路，接地故障电流往往很小，有时甚至比负荷电流还小，因此这种系统被称之为小电流接地系统。正常运行时：三相电压对称，三相导线对地电容电流也是对称的，三相电容电流相量之和为零。UA ＋ UB ＋ UC ＝ 0IA ＋ IB ＋ IC ＝ 02 、中性点不接地的电力系统 适用范围3kV~60kV 的 电 力 系统负荷3 、中性点经消弧线圈接地的电力系统消弧线圈的知识消弧线圈 : 安装在变压器或发电机中性点与大地之间的具有气隙铁芯的电抗器。单相 (C 相 ) 金属性接地故障 : 中性点电压变为 -UC 在消弧线圈作用下，产生电感电流（滞后 90° ）。其数值为 : IL ＝ UC / XL ＝ U / XL 4 、消弧线圈的补偿方式2 、故障性质分类 33 、线路故障的判断、线路故障的判断 三 三 10kV10kV 线路故障掉闸的处理线路故障掉闸的处理11 、线路跳闸的一般处理原则、线路跳闸的一般处理原则 线路故障跳闸后，值班调度员可进行强送电一次 , 在强送电前需 注 意：正确选择强送端： 2 ）强送侧远离故障点 3 ）强送侧短路容量较小 4 ）开关切断故障电流的次数少或遮断容量大 5 ）有利于电网稳定 6 ）有利于事故处理和恢复正常方式 1 ）尽量避免用发电厂或重要变电站侧开关强送 开关无异常开关保护完备全电缆线路带电作业线路明显故障象征投入FA 功能检修线路跳闸其他明确规定22 、强送条件与不可强送线路、强送条件与不可强送线路恶劣天气频繁跳闸不宜立即强送应停用线路重合闸2 、 PTPT 断线的特点特点33 、接地故障的处理、接地故障的处理 原则：中性点不接地或经消弧线圈接地的电网，允许接地运行不超过 2 小时。当发现接地时，应尽快查找接地点并在短时间内消除。 注：当带电作业线路所在 10kV 母线发生接地时，值班调控员应立即通知带电作业工作负责人并要求其停止作业。44 、接地故障的寻找方法：、接地故障的寻找方法：5 、采用短时停电法的一般顺序： 试拉线路时，无论节点是否消失，均应立即恢复送电，但下列情况除外：6 、注意事项： 五 小结 值班调控员对事故处理的正确性和及时性负责，应严格按照调度规程处理事故。当线路故障掉闸或接地时，值班调控员应迅速限值事故发展，消除或隔离事故根源，解除对人身和设备安全的威胁，尽可能保持对用户正常供电。
