汽轮机本体基础知识及检修VIP免费

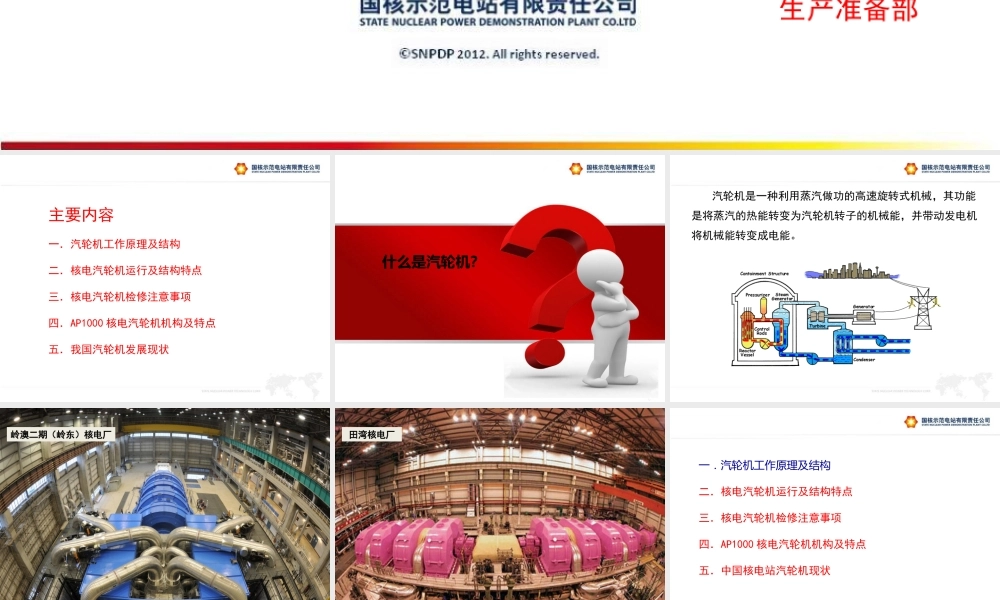

此处看到的是页眉幻灯片标题汽轮机本体基础知识及检修生产准备部此处看到的是页眉幻灯片标题主要内容一．汽轮机工作原理及结构二．核电汽轮机运行及结构特点三．核电汽轮机检修注意事项四．AP1000 核电汽轮机机构及特点五．我国汽轮机发展现状此处看到的是页眉幻灯片标题什么是汽轮机？此处看到的是页眉幻灯片标题 汽轮机是一种利用蒸汽做功的高速旋转式机械，其功能是将蒸汽的热能转变为汽轮机转子的机械能，并带动发电机将机械能转变成电能。此处看到的是页眉幻灯片标题岭澳二期（岭东）核电厂此处看到的是页眉幻灯片标题田湾核电厂此处看到的是页眉幻灯片标题一．汽轮机工作原理及结构二．核电汽轮机运行及结构特点三．核电汽轮机检修注意事项四．AP1000 核电汽轮机机构及特点五．中国核电站汽轮机现状此处看到的是页眉幻灯片标题a 、新蒸汽先经过高压外缸进入高压内缸的喷嘴室；b 、逐级作功后的蒸汽从高压缸排出到（锅炉）汽水分离再热器 MSR 再热；c 、再热后的蒸汽在中压缸逐级作功后（或直接排入低压缸），通过导汽管进入低压缸。d 、蒸汽在低压缸内作功后进入排汽口，将作完功的乏汽排入凝汽器中。一、汽轮机工作原理及结构主蒸汽（来自核岛蒸发器）高压缸低压缸高压抽汽高压排汽汽水分离再热器给水加热凝汽器低压排汽1 、汽轮机工作原理此处看到的是页眉幻灯片标题汽轮机结构转动部分转子静止部分静子汽轮机汽轮机本体一、汽轮机工作原理及结构此处看到的是页眉幻灯片标题静止部分汽缸隔板 轴端汽封轴承 汽轮机结构一、汽轮机工作原理及结构此处看到的是页眉幻灯片标题 将通流部分作功的蒸汽与大气隔离，防止内部高压蒸汽外漏和真空部分大气漏入缸内； 起支承其内部结构部件的作用，如隔板、隔板套、喷嘴、汽封套等。低压缸外缸爆破膜低压缸内缸汽缸一、汽轮机工作原理及结构此处看到的是页眉幻灯片标题 右图为平圩电厂 #4 机组低压缸内缸，由 ALSTOM 公司生产其结构特点是： 整合内缸、隔板，加快检修进度 减小安装误差，提高检修质量 减小了隔板与内缸的膨胀偏差一、汽轮机工作原理及结构汽缸此处看到的是页眉幻灯片标题 用来固定静叶片（喷嘴）和阻止级间漏汽 将汽轮机内部分成若干个压力段，使蒸汽通过静叶将内能转化为动能隔板可以直接固定在内缸中或者固定在隔板套中图片一、汽轮机工作原理及结构隔板此处看到的是页眉幻灯片标题 疏水装置 : 及时排除饱和蒸汽中的水 叶顶汽封：提...
