GIS设备基础知识VIP免费

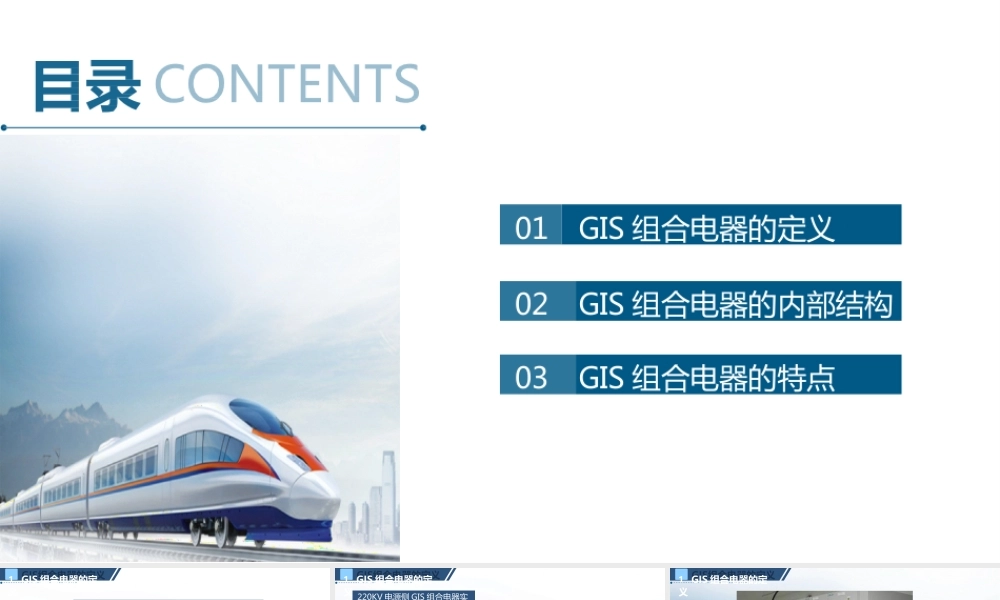

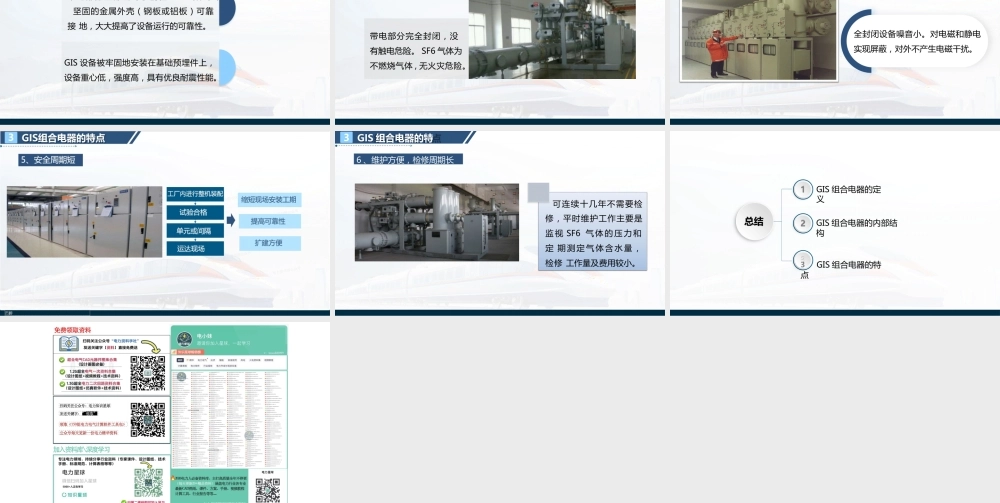

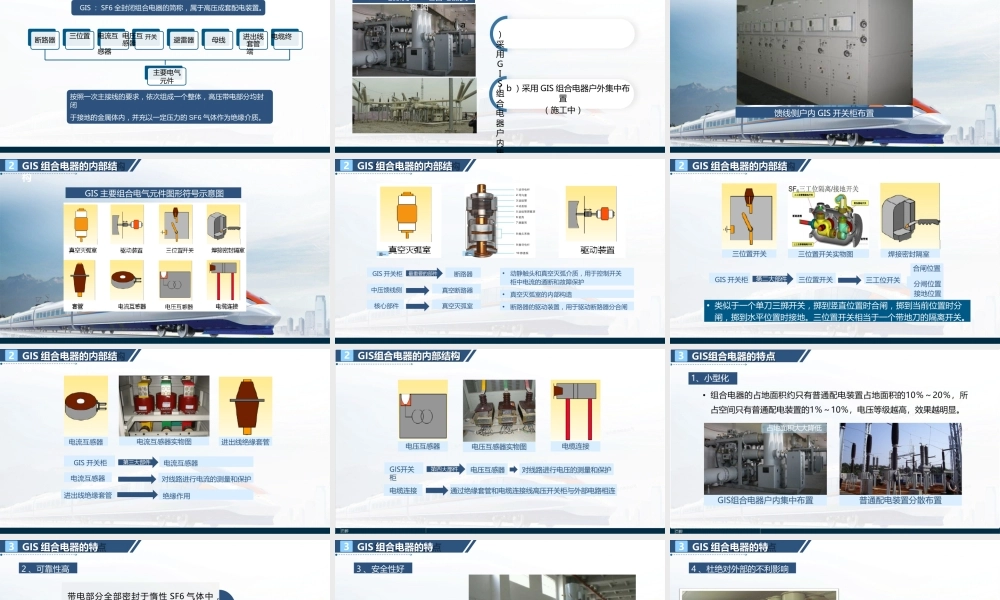

GIS 组合电器的定义01GIS 组合电器的内部结构02GIS 组合电器的特点031GIS 组合电器的定义GIS ： SF6 全封闭组合电器的简称，属于高压成套配电装置。断路器三位置电流互 电压互 开关感器感器避雷器母线进出线电缆终 套管端主要电气元件按照一次主接线的要求，依次组成一个整体，高压带电部分均封闭于接地的金属体内，并充以一定压力的 SF6 气体作为绝缘介质。1GIS 组合电器的定义（ b ）采用 GIS 组合电器户外集中布置（施工中）220KV 电源侧 GIS 组合电器实景 图（ a）采用GIS组合电器户内集1GIS 组合电器的定义馈线侧户内 GIS 开关柜布置GIS 组合电器的内部结构2GIS 主要组合电气元件图形符号示意图GIS 组合电器的内部结构2图一图二GIS 开关柜最重要的部件断路器中压馈线侧真空断路器核心部件真空灭弧室•动静触头和真空灭弧介质，用于控制开关柜中电流的通断和故障保护•真空灭弧室的内部构造•断路器的驱动装置，用于驱动断路器分合闸GIS 组合电器的内部结构2GIS 开关柜第二大部件三位置开关三工位开关合闸位置分闸位置接地位置• 类似于一个单刀三掷开关，掷到竖直位置时合闸，掷到当前位置时分闸，掷到水平位置时接地。三位置开关相当于一个带地刀的隔离开关。三位置开关实物图三位置开关焊接密封隔室GIS 组合电器的内部结构2电流互感器进出线绝缘套管电流互感器实物图GIS 开关柜第三大部件电流互感器对线路进行电流的测量和保护电流互感器绝缘作用进出线绝缘套管GIS 组合电器的特点32 、可靠性高GIS 设备被牢固地安装在基础预埋件上， 设备重心低，强度高，具有优良耐震性能。带电部分全部密封于惰性 SF6 气体中， 坚固的金属外壳（钢板或铝板）可靠接 地，大大提高了设备运行的可靠性。GIS 组合电器的特点33 、安全性好带电部分完全封闭，没 有触电危险。 SF6 气体为 不燃烧气体 , 无火灾危险。GIS 组合电器的特点34 、杜绝对外部的不利影响全封闭设备噪音小。对电磁和静电 实现屏蔽，对外不产生电磁干扰。GIS 组合电器的特点36 、维护方便，检修周期长可连续十几年不需要检 修，平时维护工作主要是 监 视 SF6 气 体 的 压 力 和定 期测定 气 体含水 量 ，检修 工作量及费用较小。1总结2GIS 组合电器的定义GIS 组合电器的内部结构3GIS 组合电器的特点
