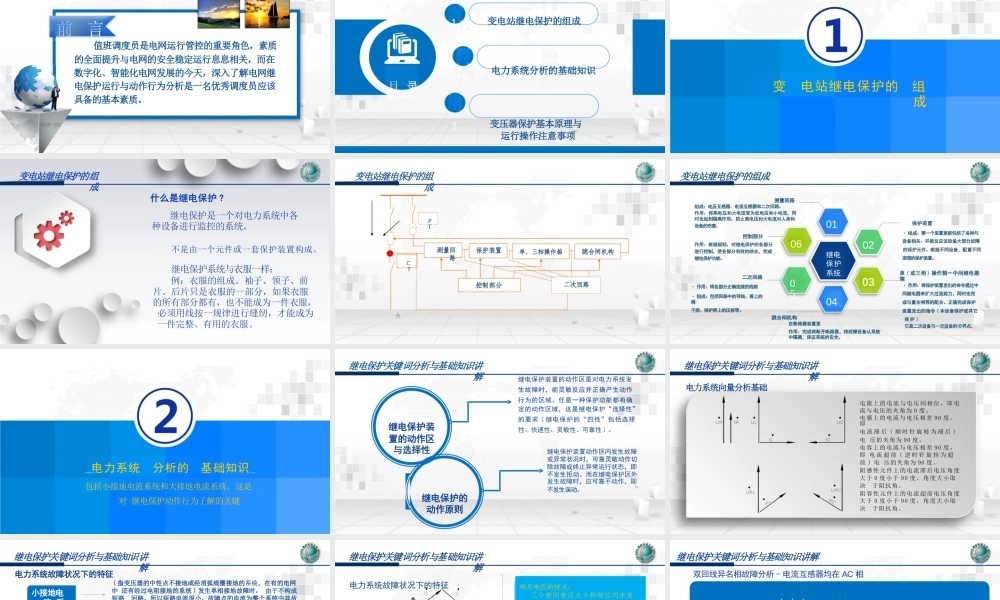

继电保护基础知识培训技术培训大讲堂值班调度员是电网运行管控的重要角色，素质的全面提升与电网的安全稳定运行息息相关，而在 数字化、智能化电网发展的今天，深入了解电网继 电保护运行与动作行为分析是一名优秀调度员应该 具备的基本素质。前 言1 变电站继电保护的组成2 电力系统分析的基础知识目 录Contents3 变压器保护基本原理与 运行操作注意事项变 电站继电保护的 组 成什么是继电保护 ?继电保护是一个对电力系统中各 种设备进行监控的系统。不是由一个元件或一套保护装置构成。继电保护系统与衣服一样：例：衣服的组成。袖子、领子、前 片、后片只是衣服的一部分，如果衣服 的所有部分都有，也不能成为一件衣服， 必须用线按一规律进行缝纫，才能成为 一件完整、有用的衣服。变电站继电保护的组成单、三相操作箱 跳合闸机构二次回路保护装置控制部分变电站继电保护的组成测量回路负CTPT保护装置· 组成：第一个装置里都包括了各种与设备相关、并能反应该设备大部分故障的保护元件。根据不同设备，配置不同原理的保护装置。单 ( 或三相 ) 操作箱一中间继电器箱· 作用：将保护装置发出的命令通过中间继电器来扩大过流能力，同时也完成与重合闸等的配合。正确完成保护装置发出的指令 ( 本设备保护或其它 保 护 )它是二次设备与一次设备的分界点。0102继电保护系统0304变电站继电保护的组成测量回路跳合闸机构在断路器装置里作用：完成将断开断路器，将故障设备从系统 中隔离，保证系统的安全。组成：电压互感器、电流互感器和二次回路。作用：将高电压和大电流变为低电压和小电流，同 时也起到隔离作用，防止高电压和大电流对人身和设备的伤害。二次回路· 作用：将各部分正确连接的线路· 组成：包括回路中的导线、屏上的端子排、保护屏上的压板等。控制部分作用：根据规则，对继电保护的各部分进行控制，使各部分有效的结合，完成继电保护功能。0605电力系统 分析的 基础知识包括小接地电流系统和大接地电流系统，这是对 继电保护动作行为了解的关键继电保护关键词分析与基础知识讲解继电保护装置的动作区与选择性继电保护的动作原则定的动作区域，这是继电保护“选择性”的要求 ( 继电保护的“四性”包括选择性、快速性、灵敏性、可靠性 ) 。继电保护装置动作区内发生故障 或异常状况时，可靠灵敏动作切 除故障或终止异常运行状态，即 不发生拒动。而在继电保护区外发生故障时，应可靠不动...
