高压电力电缆附件制作工艺常见问题及对策VIP免费

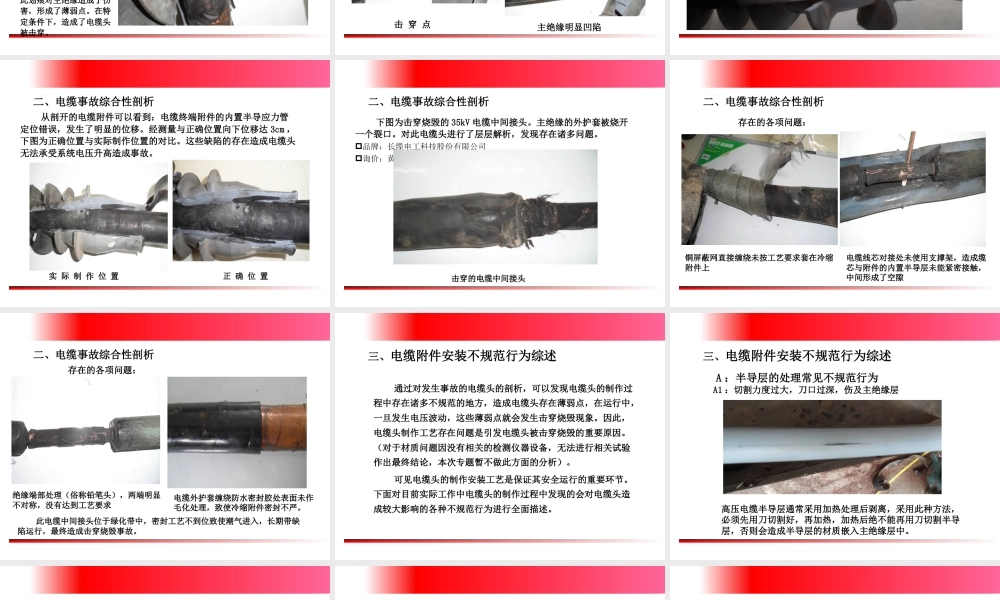

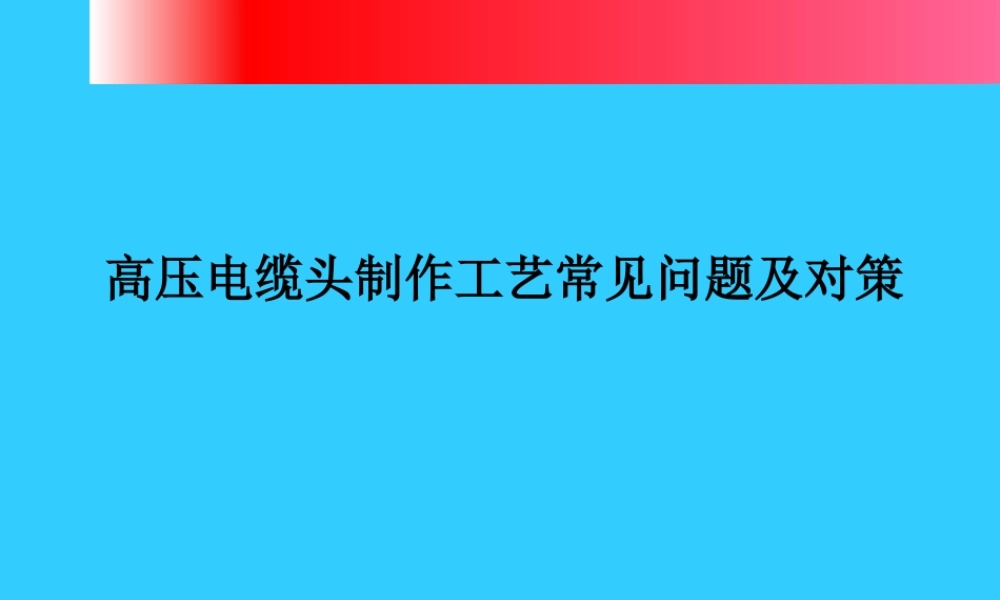

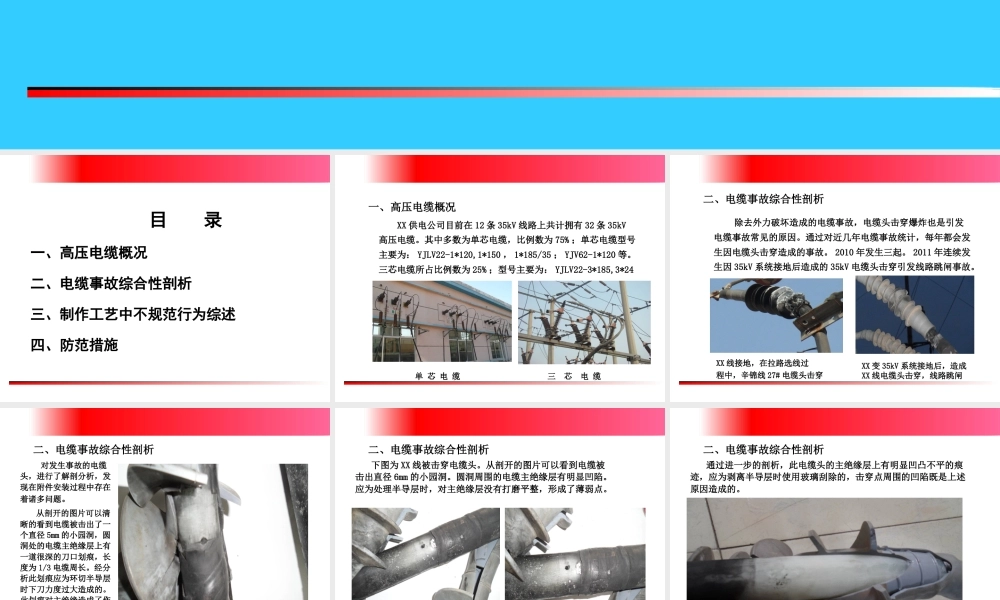

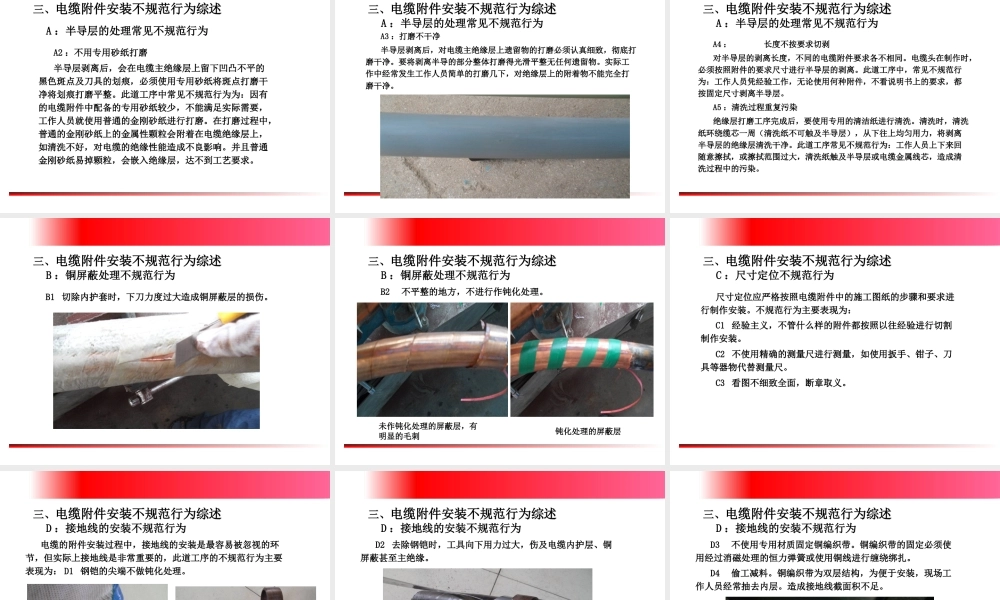

高压电缆头制作工艺常见问题及对策 目 录一、高压电缆概况 二、电缆事故综合性剖析三、制作工艺中不规范行为综述四、防范措施一、高压电缆概况 XX 供电公司目前在 12 条 35kV 线路上共计拥有 32 条 35kV高压电缆。其中多数为单芯电缆，比例数为 75% ；单芯电缆型号主要为： YJLV22-1*120,1*150 ， 1*185/35 ； YJV62-1*120 等。三芯电缆所占比例数为 25% ；型号主要为： YJLV22-3*185,3*240 。单 芯 电 缆三 芯 电 缆二、电缆事故综合性剖析 除去外力破坏造成的电缆事故，电缆头击穿爆炸也是引发电缆事故常见的原因。通过对近几年电缆事故统计，每年都会发生因电缆头击穿造成的事故。 2010 年发生三起。 2011 年连续发生因 35kV 系统接地后造成的 35kV 电缆头击穿引发线路跳闸事故。XX 线接地，在拉路选线过程中，辛锦线 27# 电缆头击穿XX 变 35kV 系统接地后，造成XX 线电缆头击穿，线路跳闸二、电缆事故综合性剖析 对发生事故的电缆头，进行了解剖分析，发现在附件安装过程中存在着诸多问题。 从剖开的图片可以清晰的看到电缆被击出了一个直径 5mm 的小园洞，圆洞处的电缆主绝缘层上有一道很深的刀口划痕，长度为 1/3 电缆周长。经分析此划痕应为环切半导层时下刀力度过大造成的。此划痕对主绝缘造成了伤害，形成了薄弱点。在特定条件下，造成了电缆头被击穿。二、电缆事故综合性剖析 下图为 XX 线被击穿电缆头。从剖开的图片可以看到电缆被击出直径 6mm 的小园洞。圆洞周围的电缆主绝缘层有明显凹陷。应为处理半导层时，对主绝缘层没有打磨平整，形成了薄弱点。击 穿 点主绝缘明显凹陷二、电缆事故综合性剖析 通过进一步的剖析，此电缆头的主绝缘层上有明显凹凸不平的痕迹，应为剥离半导层时使用玻璃刮除的，击穿点周围的凹陷既是上述原因造成的。二、电缆事故综合性剖析 从剖开的电缆附件可以看到：电缆终端附件的内置半导应力管定位错误，发生了明显的位移。经测量与正确位置向下位移达 3cm ，下图为正确位置与实际制作位置的对比。这些缺陷的存在造成电缆头无法承受系统电压升高造成事故。实 际 制 作 位 置正 确 位 置二、电缆事故综合性剖析 下图为击穿烧毁的 35kV 电缆中间接头。主绝缘的外护套被烧开一个裂口。对此电缆头进行了层层解析，发现存在诸多问题。品牌：长缆电工科技股份有限公司询价：黄经理 13873580500击穿的电缆中间接头二、电缆事故综合...
