Q_GDW 10318—2016 1000kV 特高压交流输变电工程过电压和绝缘配合VIP免费

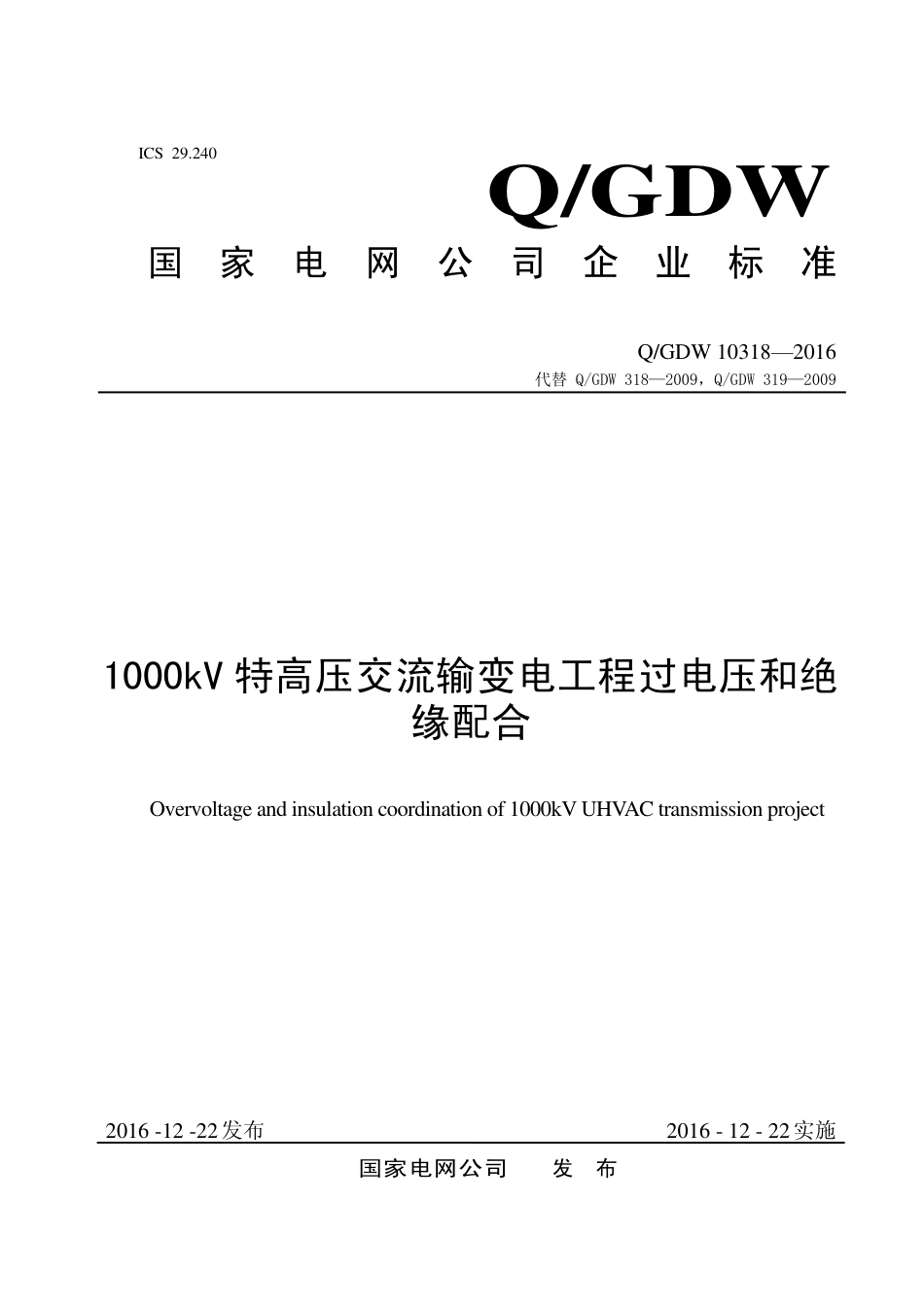

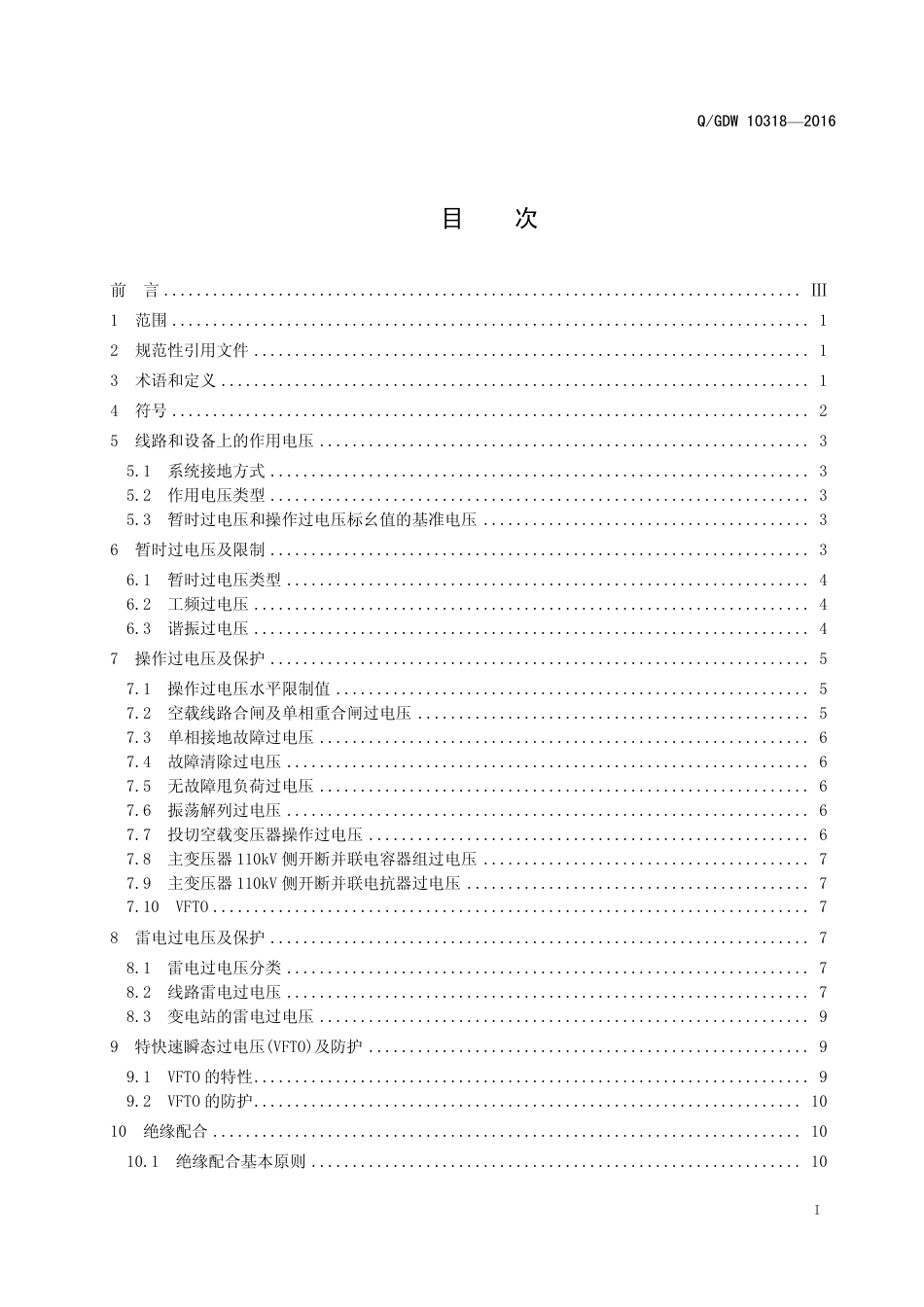

Q/GDW 10318—2016 代替 Q/GDW 318—2009，Q/GDW 319—2009 1000kV 特高压交流输变电工程过电压和绝缘配合 Overvoltage and insulation coordination of 1000kV UHVAC transmission project 2016 -12 -22发布 2016 - 12 - 22实施 国家电网公司 发 布ICS 29.240 Q/GDW 国家电网公司企业标准 Q/GDW 10318—2016 I 目 次 前 言 .............................................................................. Ⅲ 1 范围 .............................................................................. 1 2 规范性引用文件 .................................................................... 1 3 术语和定义 ........................................................................ 1 4 符号 .............................................................................. 2 5 线路和设备上的作用电压 ............................................................ 3 5.1 系统接地方式 .................................................................. 3 5.2 作用电压类型 .................................................................. 3 5.3 暂时过电压和操作过电压标幺值的基准电压 ........................................ 3 6 暂时过电压及限制 .................................................................. 3 6.1 暂时过电压类型 ................................................................ 4 6.2 工频过电压 .................................................................... 4 6.3 谐振过电压 .................................................................... 4 7 操作过电压及保护 .................................................................. 5 7.1 操作过电压水平限制值 .......................................................... 5 7.2 空载线路合闸及单相重合闸过电压 ................................................ 5 7.3 单相接地故障过电压 ............................................................ 6 7.4 故障清除过电压 ................................................................ 6 7.5 无故障甩负荷过电压 ............................................................ 6 7.6 振荡解列过电压 ................................................................ 6 7.7 投切空载变压器操作过电压 ...................................................... 6 7.8 主变压器 110kV 侧开断并联电容器组过电压 ........................................ 7 7.9 主变压器 110kV 侧开断并联电抗器过电压 .......................................... 7 7.10 VFTO ......................................................................... 7 8 雷电过电压及保护 .................................................................. 7 8.1 雷电过电压分类 ................................................................ 7 8.2 线路雷电过电压 ................................................................ 7 8.3 变电站的雷电过电压 ............................................................ 9 9 特快速瞬态过电压(VFTO)及防护 ...................................................... 9 9.1 VFTO 的特性 .................................................................... 9 9.2 VFTO 的防护 ................................................................... 10 10 绝缘配合 ........................................................................ 10 10.1 绝缘配合基本原则 ............................................................ 10 Q/GDW 10318—2016 II 10.2 绝缘配合的方法 ............................................................... 11 10.3 1000kV 金属氧化物避雷器 ...................................................... 11 10.4 架空线路绝缘子、导线对杆塔的空气间隙的绝缘配合 ............................... 12 10.5 变电站绝缘子串及空气间隙的绝缘配合 ........................................... 13 10.6 变电站电气设备的绝缘配合 ..................................................... 14 附录 A（资料性附录） 各类作用电压和标准试验电压的波形 ................................ 18 附录 B（资料性附录） 1000kV 架空线路和变电站雷电性能的计算方法 ....................... 19 附录 C（规范性附录） 外绝缘放电电压或耐受电压的气象校正 .............................. 23 附录 D（规范性附录） 1000kV 变电站金属氧化物避雷器的主要电气参数 ..................... 24 附录 E（资料性附录） 1000kV 线路和变电站绝缘配合的计算方法 ........................... 25 附录 F（资料性附录） 操作过电压下线路闪络率的计算方法 ................................ 29 附录 G（规范性附录） 1000kV 电气设备承受一定时间暂时过电压的要求 ..................... 32 附录 H（资料性附录） 1000kV 线路杆塔空气间隙和变电站空气间隙放电电压试验数据 ......... 33 编制说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．53 Q/GDW 10318—2016 III 前 言 为规范 1000kV 输变电工程中限制过电压的措施和采用限制措施之后的过电压水平、架空线路和变电站雷电性能的计算分析方法及 1000kV 输电线路和变电站设备绝缘水平和空气间隙距离的确定原则、方法和推荐值,制定本标准。 本标准代替 Q/GDW 318—2009 和 Q/GDW 319—2009，与 Q/GDW 318—2009 和 Q/GDW 319—2009 相比，主要技术性差异如下： ——增加了取消线路断路器合闸电阻的判据； ——增加了特快速瞬态过电压（VFTO）及其防护和绝缘配合相关内容； ——增加了可选择的雷电绕击导线击距计算方法； ——增加了特高压杆塔结构对空气间隙工频放电电压影响的试验数据； ——增加了特高压线路分裂导线相间长波前操作冲击放电电压试验数据； ——增加了1000kV变电站空气间隙长波前操作冲击放电电压试验数据； ——修改了变电站最小空气间隙操作冲击放电电压要求值计算方法； ——修改了变电站最小空气间隙雷电冲击放电电压要求值计算方法； ——修改了变电站主要设备操作冲击耐受电压要求值计算方法；——修改了变电站主要设备雷电冲击耐受电压要求值计算方法；。 ——删除了国外相关试验数据。 本标准由国家电网公司基建部提出并解释。 本标准由国家电网公司科技部归口。 本标准起草单位：中国电力科学研究院。 本标准主要起草人：舒印彪、陈维江、杜澍春、谷定燮、周沛洪、王绍武、葛栋、陈勇、张翠霞、戴敏、何慧雯、林集明、李振强、霍锋、李志军、班连庚、项祖涛、王晓刚、张刘春、韩彬、王磊。 本标准2009年5月首次发布，2015年第一次修订 本标准在执行过程中的意见或建议反馈至国家电网公司科技部。 Q/GDW 10318—2016 1 1000kV 特高压交流输变电工程过电压和绝缘配合 1 范围 本标准规定了1000kV输变电工程中线路和设备上的作用电压、暂时过电压及限制、操作过电压及保护、雷电过电压及保护以及绝缘配合。 本标准适用于标称电压为1000kV（系统最高电压为1100kV）交流输变电工程的过电压与绝缘配合。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2900.1 电工术语 基本术语 GB/T 2900.12 电工术语 避雷器 GB/T 2900.15 电工术语 变压器、互感器、调压器、电抗器 GB/T 2900.19 电工术语 高电压试验技术和绝缘配合 GB/T 2900.20 电工术语 高压开关设备 GB/T 2900.50 电工术语 发电、输电及配电 通用术语 GB/T 50064 交流电气装置的过电压保护和绝缘配合...
