DL∕T 5744.2-2026 高压交联聚乙烯绝缘电力电缆敷设规程 第2部分：排管敷设VIP免费

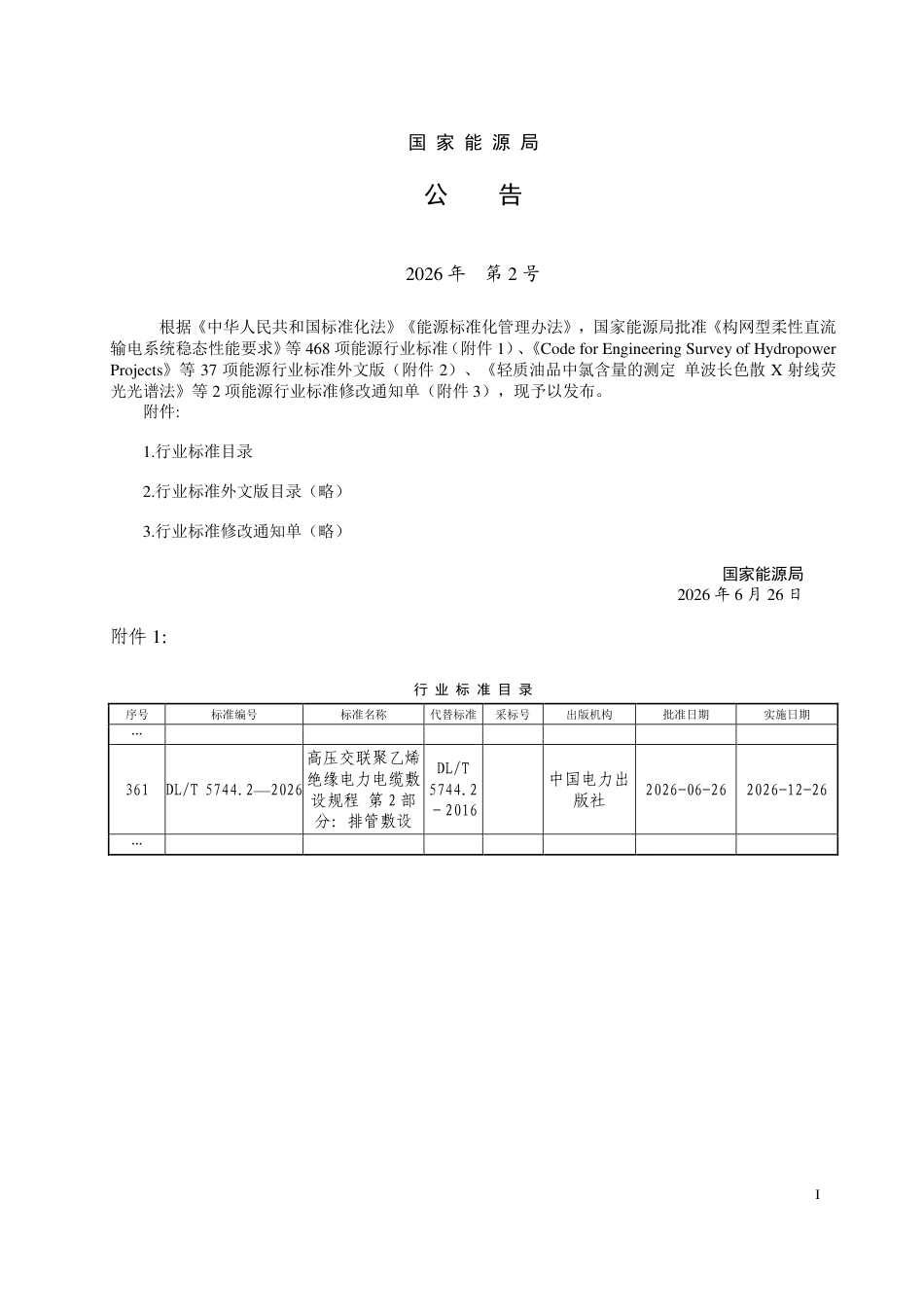

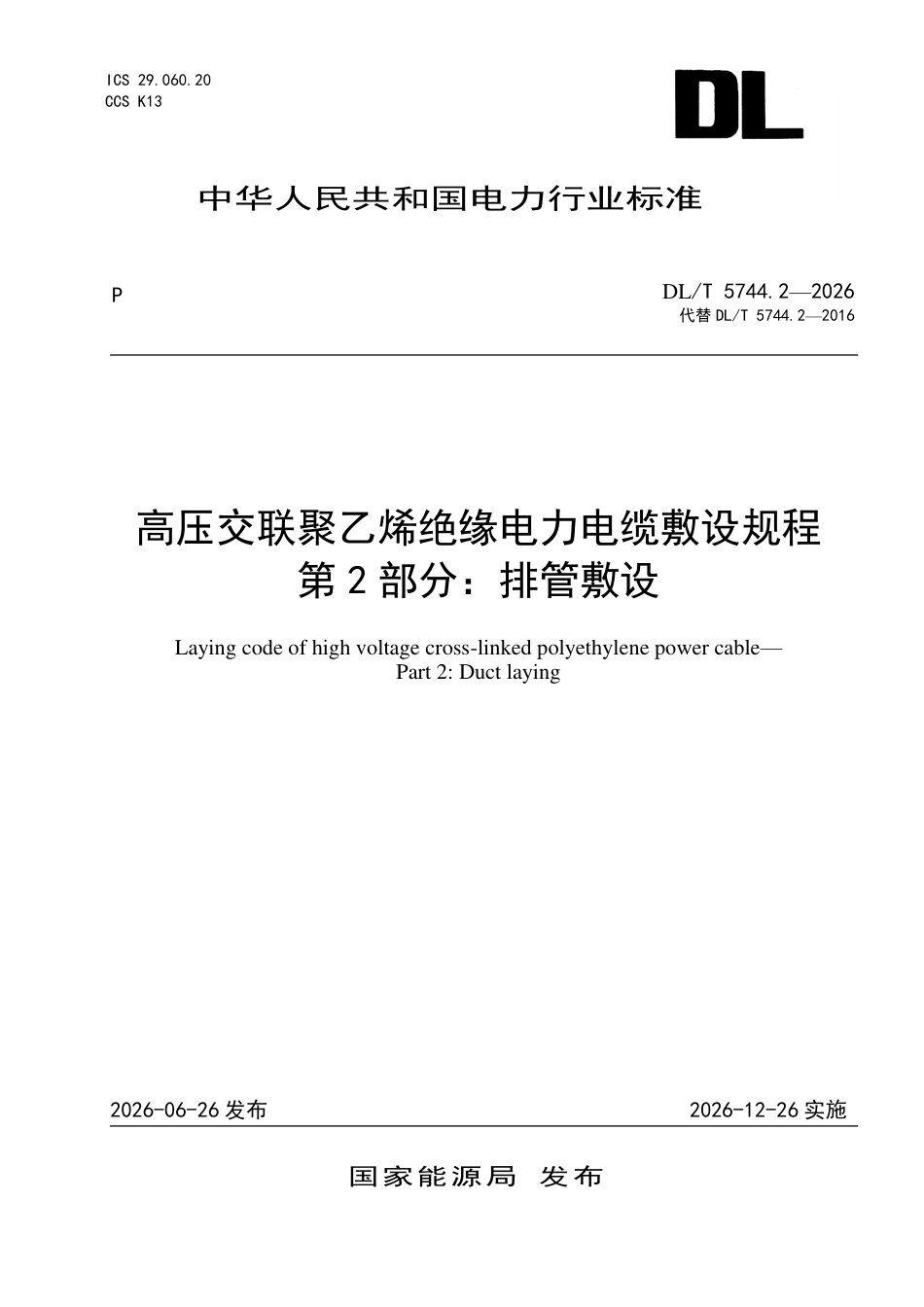

ICS 29.060.20 CCS K13 中华人民共和国电力行业标准 高压交联聚乙烯绝缘电力电缆敷设规程 第 2 部分：排管敷设 Laying code of high voltage cross-linked polyethylene power cable— Part 2: Duct laying 2026-06-26 发布 2026-12-26 实施 国家能源局 发布 DL/T 5744.2—2026 代替 DL/T 5744.2—2016 P I 国 家 能 源 局 公 告 2026 年 第 2 号 根据《中华人民共和国标准化法》《能源标准化管理办法》，国家能源局批准《构网型柔性直流输电系统稳态性能要求》等 468 项能源行业标准（附件 1）、《Code for Engineering Survey of Hydropower Projects》等 37 项能源行业标准外文版（附件 2）、《轻质油品中氯含量的测定 单波长色散 X 射线荧光光谱法》等 2 项能源行业标准修改通知单（附件 3），现予以发布。 附件: 1.行业标准目录 2.行业标准外文版目录（略） 3.行业标准修改通知单（略） 国家能源局 2026 年 6 月 26 日 附件 1： 行 业 标 准 目 录 序号 标准编号 标准名称 代替标准 采标号 出版机构 批准日期 实施日期 … 361 DL/T 5744.2—2026 高压交联聚乙烯绝缘电力电缆敷设规程 第 2 部分：排管敷设 DL/T 5744.2－2016 中国电力出版社 2026-06-26 2026-12-26 … www.bzfxw.com II 前 言 根据《国家能源局综合司关于下达 2023 年能源领域行业标准制修订计划及外文版翻译计划的通知》 (国能综通科技[2023]111 号)的要求，规程编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，制订本规程。 本规程的主要内容是：总则、术语、电力电缆排管敷设基本要求、敷设工艺、电力电缆排管敷设过程的安全要求。 DL/T 5744 《高压交联聚乙烯绝缘电力电缆敷设规程》分为 3 个部分： ——第 1 部分：直埋敷设； ——第 2 部分：排管敷设； ——第 3 部分：隧道敷设。 本文件为 DL/T 5744 的第 2 部分。 本文件代替 GB/T 5744.2—2016《额定电压 66kV～220kV 交联聚乙烯绝缘电力电缆敷设规程 第 2 部分：排管敷设》。与 GB/T 5744.2—2016 相比，除结构调整和编辑性改动外，主要技术变化如下： ——增加了电缆排管、滑车、机械牵引、人工牵引、人工辅助牵引、电缆支架、电缆智能敷设系统和有限空间的术语（见 2.0.5、2.0.6、2.0.7、2.0.8、2.0.9、2.0.10、2.0.11、2.0.12）； ——增加了电缆沟盖板、工作井井盖规格、材料要求（见 3.1.12）； ——增加了在城市交通主干道，有机动车等重载地段排管的安全要求（见 3.1.14）； ——增加了电缆敷设环境的气体检测要求（见 3.2.5） ——增加了运输装卸过程中避免电缆损伤的要求（见 3.2.6）； ——增加了排管及工井配置电缆智能敷设系统的施工要求（见 4.2.4）； ——增加了电缆敷设时对构筑物不应损伤的要求（见 4.4.2）； ——增加了机械敷设时的电缆牵引力监测要求(见 4.4.12)； ——增加了电缆外护套保护要求（见 4.4.19、4.4.20）； ——增加了电缆牵引工艺要求（见 4.4.21）； ——增加了多回电缆敷设的顺序要求，更改了同一位置敷设电缆的要求（见 4.4.22）； ——增加了回流线布置要求（见 4.4.23）； ——增加了非开挖管孔排列要求（见 4.4.24）； ——增加了工作井或接头井的尺寸要求（见 4.5.1）； ——增加了工作井接头固定要求（见 4.5.3）； ——增加了电缆敷设后电缆在管口居中的要求和封堵后不渗漏水的要求（见 4.5.4）； ——增加了裕度井的尺寸要求（见 4.5.5）； ——增加了排管和工作井内电缆标识牌要求（见 4.5.6）； ——增加了电缆防火措施应符合的相关标准（见 4.5.9） ——增加了物体打击和立体交叉作业的安全防范要求（见 5.0.4） ——增加了电缆敷设施工记录表（见附录 D）； ——更改了三角排列术语（见 2.0.1，2016 年版的 2.0.1）； ——更改了电缆输送机术语（见 2.0.3，2016 年版的 2.0.3）； ——更改了电缆排管选型和排列要求（见 3.1.2、3.1.3、3.1.4，2016 年版的 3.1.2、3.1.3、3.1.4）； ——更改了排管与工作井连接要求（见 3.1.9，2016 年版的 3.1.9）； ——更改了电缆敷设前管道检查要求（见 3.1.16，2016 年版的 3.1.14）； ——更改了电缆敷设方式要求（见 4.1，2016 年版的 4.1） ——更改了电缆敷设的通讯方式要求（见 4.3.2，2016 年版的 4.3.2）； ——更改了电缆敷设的位置选择要求（见 4.4.1，2016 年版的 4.4.1）； ——更改了电缆敷设后的试验要求（见 4.4.4，2016 年版 4.4.4） ——更改了电缆敷设最小弯曲半径及牵引力侧压力要求（见 4.4.9、4.4.10，2016 年版的 4.4.9）； ——更改了电缆护层分类，将“塑料护套”更改为“非金属套”（见表 4.4.10，2016 年版的表 4.4.9） ——更改了当盘上剩约 2 圈电缆时的电缆牵引方式（见 4.4.14，2016 年版的 4.4.13） www.bzfxw.com III ——更改了电缆敷设后，就位摆放的施工方式（见 4.4.15，2016 年版的 4.4.14） ——更改了了夹具和衬垫的要求（见 4.5.2，2016 年版的 4.5.2）； ——更改了排管敷设过程的安全防护要求（见 5.0.1，2016 年版的 5.0.1）； ——更改了敷设时施工电源管理要求（见 5.0.3，2016 年版的 5.0.3）； ——更改了敷设过程中电缆移动时的站位要求（见 5.0.7，2016 年版的 5.0.6）； ——更改了输送机的监护要求（见 5.0.10，2016 年版的 5.0.9）； ——更改了编制电缆排管敷设的竣工和验收资料的要求进行了简化（见 4.5.8，2016 年版的 4.5.5） ——删除了表 3.1.13 中电力电缆及其与控制电缆间平行、交叉的净距内容（见表 3.1.13，2016 年版的表 3.1.12）； ——删除了表 3.1.13 中控制电缆间平行、交叉的净距内容（见表 3.1.13，2016 年版的表 3.1.12）； ——删除了人工敷设时，对长短不同电缆的排管方式要求（见 2016 年版的 4.4.2）。 本规程由中国电力企业联合会提出。 本规程由电力行业电力电缆标准化技术委员会（DL/TC 19）归口并解释。 本规程主编单位：国网江苏省电力公司南京供电分公司 本规程参编单位：南京苏逸实业有限公司、北京电力工程有限公司、国网上海市电力公司、广东电网有限责任公司广州供电局、中国电力科学研究院有限公司、国网江苏省电力有限公司电力科学研究院、宁波东方电缆股份有限公司、山东泰开电缆有限公司、建业电缆集团有限公司、江苏安靠智电股份有限公司。 本规程主要起草人员：吕立翔、徐伟伦、周平、童斌、刘剑、杨卓然、王浩、王雨阳、陆毅、邓显波、周立、翟超超、王晗、饶环宇、邹宇、何刚、许洪华、许自强、周宏、沈斌、张泽建、刘喆、郑志豪、刘万忠、陈磊、李宏基、苏运城、王超。 本规程主要审查人员：高克利、钟连宏、戴敏、李建英、欧阳本红、高智益、樊灵孟、赵健康、钟力生、张翀、侯帅、李华春、周韫捷、许强、方静、卞佳音、梁正波、王少华、赵明、陈杰、吴高波、郭强、严有祥、罗智奕、廖雁群、郑建康、李巍巍、车建涛、杨建军、段肖力、关少卿、王磊、何文、沈学良、王燕、姚金霞、张丹丹、樊友平、赵洋、徐明忠。 本规程在执行过程中的意见或建议反馈至中国电力企业联合会标准化部（北京市白广路二条一号，100761）。 www.bzfxw.com IV 目 次 1 总 则 ................................................................. 1 2 术 语 ................................................................. 2 3 电力电缆排管敷设基本要求 ................................................. 3 3.1 敷设前对电缆排管及工作井的检查 ......................................... 3 3.2 电力电缆排管敷设的施工准备 ............................................. 4 4 敷 设 工 艺 ........................................................... 5 4.1 电力电缆排管敷设的牵引方式 ............................................. 5 4.2 电力电缆排管敷设机具的布置 ............................................. 5 4.3 电力电缆排管敷设的通信联络 ............................................. 5 4.4 电力电缆排管敷设过程的质量要求 ......................................... 5 4.5 敷设后的要求 ........................................................... 7 5 电力电缆排管敷设过程的安全要求 ........................................... 8 附录 A 侧压力和牵引力的常用计算公式 ......................................... 9 附录 B 电缆输送机布置 ...................................................... 11 附录 C 冬季电缆敷设时的特殊要求 ............................................ 12 附录 D 电缆敷设施工记录表 .................................................. 13 本规程用词说明 ............................................................. 14 引用标准名录 ............................................................... 15 附：条文说明 ............................................................... 16 www.bzfxw.com V Contents 1 General provisions...........................................................................................................................................1 2 Terms.........................................................................
