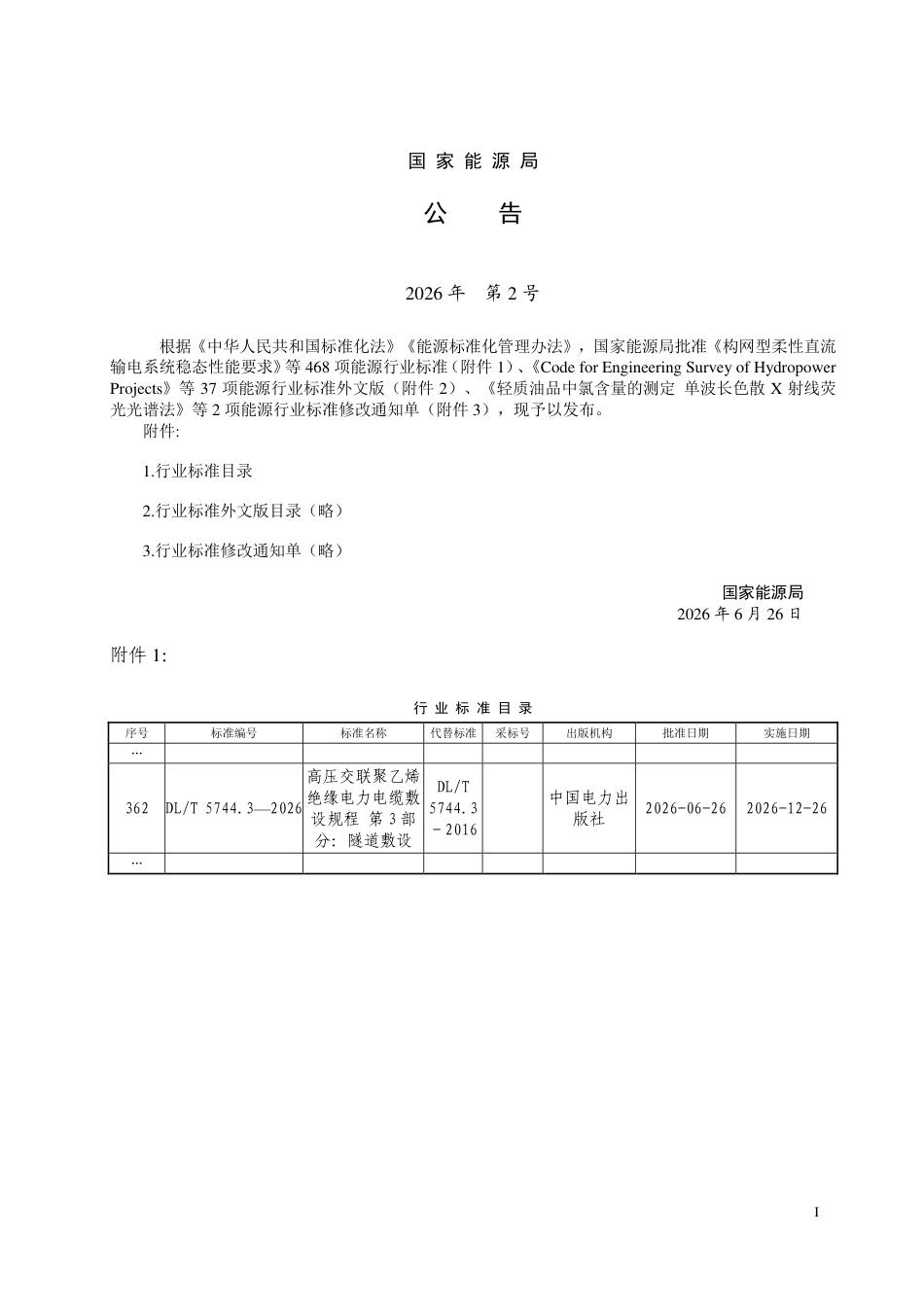

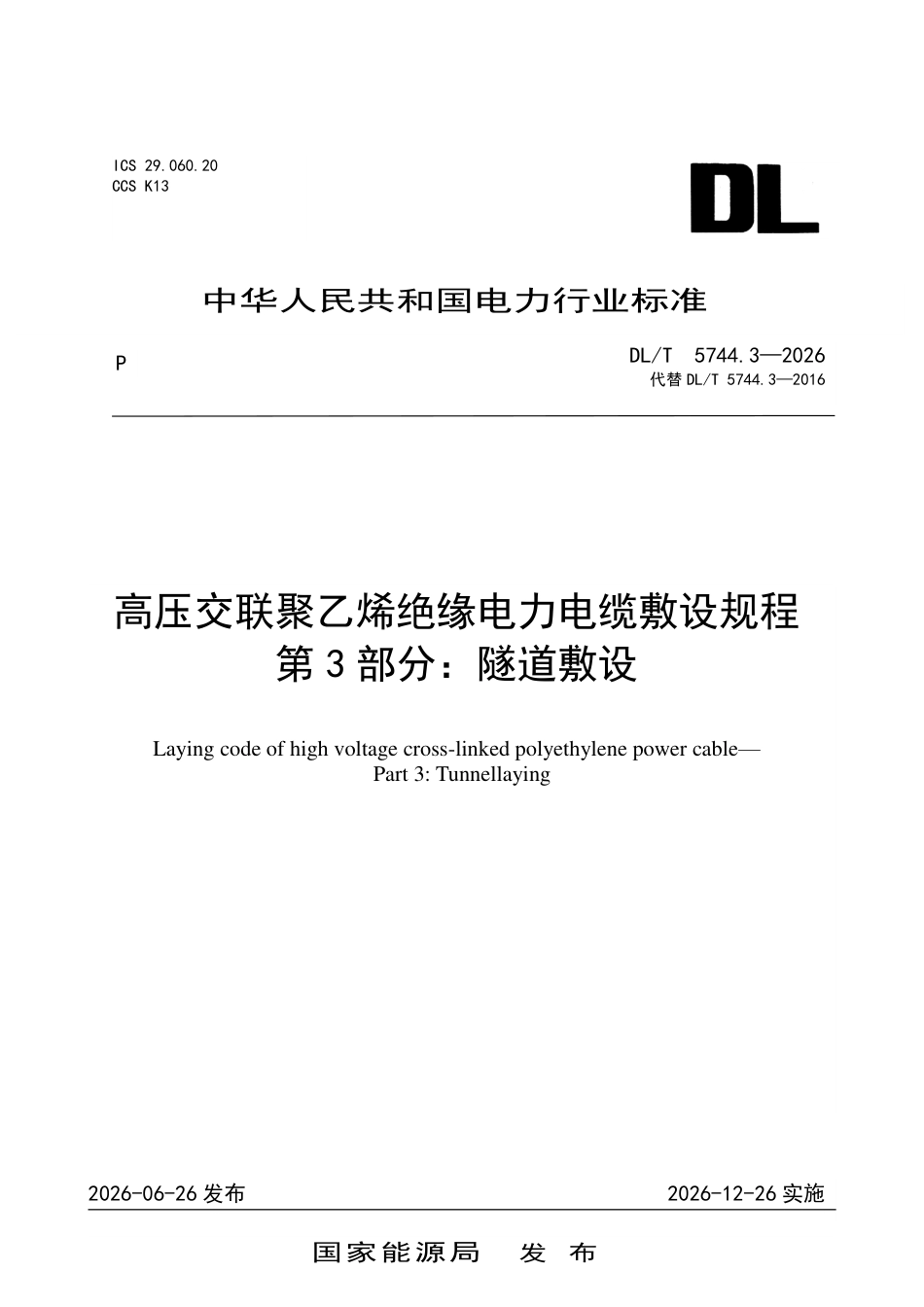

ICS 29.060.20 CCS K13 中华人民共和国电力行业标准 DL/T 5744.3—2026 代替 DL/T 5744.3—2016 高压交联聚乙烯绝缘电力电缆敷设规程 第 3 部分：隧道敷设 Laying code of high voltage cross-linked polyethylene power cable— Part 3: Tunnellaying 2026-06-26 发布 2026-12-26 实施 P 国家能源局 发 布 I 国 家 能 源 局 公 告 2026 年 第 2 号 根据《中华人民共和国标准化法》《能源标准化管理办法》，国家能源局批准《构网型柔性直流输电系统稳态性能要求》等 468 项能源行业标准（附件 1）、《Code for Engineering Survey of Hydropower Projects》等 37 项能源行业标准外文版（附件 2）、《轻质油品中氯含量的测定 单波长色散 X 射线荧光光谱法》等 2 项能源行业标准修改通知单（附件 3），现予以发布。 附件: 1.行业标准目录 2.行业标准外文版目录（略） 3.行业标准修改通知单（略） 国家能源局 2026 年 6 月 26 日 附件 1： 行 业 标 准 目 录 序号 标准编号 标准名称 代替标准 采标号 出版机构 批准日期 实施日期 … 362 DL/T 5744.3—2026 高压交联聚乙烯绝缘电力电缆敷设规程 第 3 部分：隧道敷设 DL/T 5744.3－2016 中国电力出版社 2026-06-26 2026-12-26 … www.bzfxw.com 前 言 根据《国家能源局综合司关于下达 2023 年能源领域行业标准制修订计划及外文版翻译计划的通知》 (国能综通科技[2023]111 号)的要求，规程编制组经广泛调查研究，认真总结实践经验，并在广泛征求意见的基础上，制订本规程。 本规程的主要内容是：总则、术语、电力电缆隧道敷设的基本要求、敷设工艺、电力电缆隧道敷设过程的安全要求。 DL/T 5744 《高压交联聚乙烯绝缘电力电缆敷设规程》分为 3 个部分： ——第 1 部分：直埋敷设； ——第 2 部分：排管敷设； ——第 3 部分：隧道敷设。 本规程为 DL/T 5744 的第 3 部分。 本规程代替 DL/T 5744.3—2016《额定电压 66kV～220kV 交联聚乙烯绝缘电力电缆敷设规程 第 3部分：隧道敷设》。与 DL/T 5744.3—2016 相比，除结构调整和编辑性改动外，主要技术变化如下： ——增加了蛇形敷设、滑车、电缆智能敷设系统、有限空间、刚性固定、挠性固定术语（见 2.0.5、2.0.6、2.0.9、2.0.10、2.0.11、2.0.12）； ——增加了电缆支架的层间允许最小净距（见 3.1.6）； ——增加了单芯电缆单根穿管要求（见 3.1.7）； ——增加了电缆运输装卸要求（见 3.2.5）； ——增加了竖井敷设的机具布置要求及布置图（见 4.2.2、附录 C）； ——增加了对隧道附属设施及运行电缆的保护要求（见 4.2.5）； ——增加了电缆智能敷设系统配置要求（见 4.2.6）； ——增加了电缆敷设前密封及试验要求（见 4.4.1 的 2）； ——增加了电缆盘和敷设机具布置完成后试运行的要求（见 4.4.1 的 5）； ——增加了电缆敷设牵引力的监测的要求（见 4.4.8）； ——增加了回流线的敷设摆放要求（见 4.4.12）； ——增加了在线监测系统的安装要求（见 4.4.13）； ——增加了电缆衬垫的材质、厚度要求（见 4.5.5）； ——增加了电缆穿墙时的封堵要求（见 4.5.10）； ——增加了电缆布置要求（见 4.5.11）； ——增加了隧道竖井、工井等特殊位置施工时的防护要求（见 5.0.4）； ——增加了电缆敷设施工记录表（见附录 E）； ——更改了适用范围（见 1.0.2、1.0.3，2016 年版的 1.0.2、1.0.3）； ——更改了三角排列术语（见 2.0.3，2016 年版的 2.0.3）； ——更改了电缆输送机术语（见 2.0.7，2016 年版的 2.0.5）； ——更改了照明、通风条件要求（见 3.1.4，2016 年版的 3.1.4）； ——更改了支架安装要求（见 3.1.5，2016 年版的 3.1.5）； ——更改了现场勘察及施工方案编制要求（见 3.2.1，2016 年版的 3.2.1）； ——更改了施工平台搭设要求（见 3.2.4，2016 年版的 3.2.4）； ——更改了适应的电压等级（见 4.1.1，2016 年版的 4.1.1）； ——更改了输送机增补的描述（见 4.2.1，2016 年版的 4.2.1）； ——更改了通信方式（见 4.3.2，2016 年版的 4.3.2）； ——更改了电缆长度及包装应满足订货要求（见 4.4.1 的 1，2016 年版的 4.4.1.1）； ——更改了电缆盘的摆放要求（见 4.4.1 的 4，2016 年版的 4.4.1.4）； ——更改了电缆敷设时侧压力的要求，增加了平滑铝的弯曲半径要求（见 4.4.6，2016 年版的 4.4.6）； ——更改了钢丝网套的使用及牵引力监测装置的布置要求（见 4.4.8，2016 年版的 4.4.8） ——更改了适用电压等级（见 4.4.9，2016 年版的 4.4.9）； ——更改了电缆尾端敷设的保护要求（见 4.4.10，2016 年版的 4.4.10）； ——更改了电缆摆放要求（见 4.4.11，2016 年版的 4.4.11）； www.bzfxw.com III ——更改了电缆蛇形敷设时的排列要求（见 4.5.1，2016 年版的 4.5.1）； ——更改了电缆固定的要求（见 4.5.4，2016 年版的 4.5.4） ——更改了电缆标志牌的设置要求（见 4.5.7，2016 年版的 4.5.6）； ——更改了敷设施工资料的参考依据（见 4.5.8，2016 年版的 4.5.7）； ——更改了接头与终端头的名称（见 4.5.9，2016 年版的 4.5.8）； ——更改了隧道内不得同时进行两条电缆敷设的条件（见 5.0.1，2016 年版的 5.0.1）； ——更改了有限空间作业要求（见 5.0.3，2016 年版的 5.0.3）； ——更改了电源箱外壳可靠接地要求（见 5.0.5，2016 年版的 5.0.4）； ——更改了敷设时对人员的安全要求（见 5.0.7，2016 年版的 5.0.8）； ——删除了人工牵引及牵引网套的使用（见 2016 年版的 4.2.2）； ——删除了金属护套内残留气体的检查（见 2016 年版的 4.4.1.2） ——删除了隧道内工作人员严禁吸烟（见 2016 年版的 5.0.6）； ——删除了隧道内的应急注意事项（见 2016 年版的 5.0.7）。 本规程由中国电力企业联合会提出。 本规程由电力行业电力电缆标准化技术委员会（DL/TC 19）归口。 本规程主编单位：广东电网有限责任公司广州供电局。 本规程参编单位：广州市电力工程有限公司、北京电力工程有限公司、国网江苏省电力公司南京供电分公司、中国电力科学研究院有限公司、特变电工山东鲁能泰山电缆有限公司、重庆宇通供电服务有限公司、广东电网有限责任公司东莞供电局、广州南方投资集团有限公司、宁波东方电缆股份有限公司、山东泰开电缆有限公司、建业电缆集团有限公司、国网上海市电力公司、南京苏逸实业有限公司。 本规程主要起草人员：张耿斌、刘万忠、郑志豪、卞佳音、陈文教、吕立翔、杨宏伟、张鸿、欧阳本红、臧德峰、来立永、张滔、李瀚明、单鲁平、徐涛、吴彦伟、汪创、李新平、王植、丁振生、龙海泳、翟子聪、陈磊、王鲁英、盛俊凯、张冠军、杨卓然、张晓伟、周宏、何志斌、陆毅。 本规程主要审查人员：高克利、钟连宏、戴敏、李建英、高智益、樊灵孟、赵健康、钟力生、张翀、侯帅、李华春、周韫捷、许强、方静、梁正波、王少华、赵明、陈杰、周平、吴高波、郭强、严有祥、罗智奕、廖雁群、郑建康、李巍巍、车建涛、杨建军、段肖力、关少卿、王磊、何文、沈学良、王燕、姚金霞、张丹丹、樊友平、赵洋、徐明忠。 本规程在执行过程中的意见或建议反馈至中国电力企业联合会标准化部（北京市白广路二条一号，100761）。 www.bzfxw.com IV 目 次 1 总则 ................................................................................ 1 2 术语 ................................................................................ 2 3 电力电缆隧道敷设基本要求 ............................................................ 3 3.1 敷设前的检查 .................................................................... 3 3.2 敷设前准备要求 .................................................................. 3 4 敷设工艺 ............................................................................ 4 4.1 电力电缆隧道敷设的牵引方式 ...................................................... 4 4.2 电力电缆隧道敷设机具的布置 ...................................................... 4 4.3 电力电缆隧道敷设的通信联络 ...................................................... 4 4.4 电力电缆隧道敷设过程的质量要求 .................................................. 4 4.5 敷设后要求 ...................................................................... 5 5 电力电缆隧道敷设过程的安全要求 ...................................................... 7 附录 A 侧压力和牵引力的常用计算公式 .................................................... 8 附录 B 电缆输送机布置 ................................................................. 10 附录 C 竖井圆弧滚轮架布置示意图 ....................................................... 11 附录 D 冬季电缆敷设时的特殊要求 ....................................................... 12 附录 E 电缆敷设施工记录表 ............................................................. 13 本规程用词说明 ........................................................................ 14 引用标准名录 .........................................................
