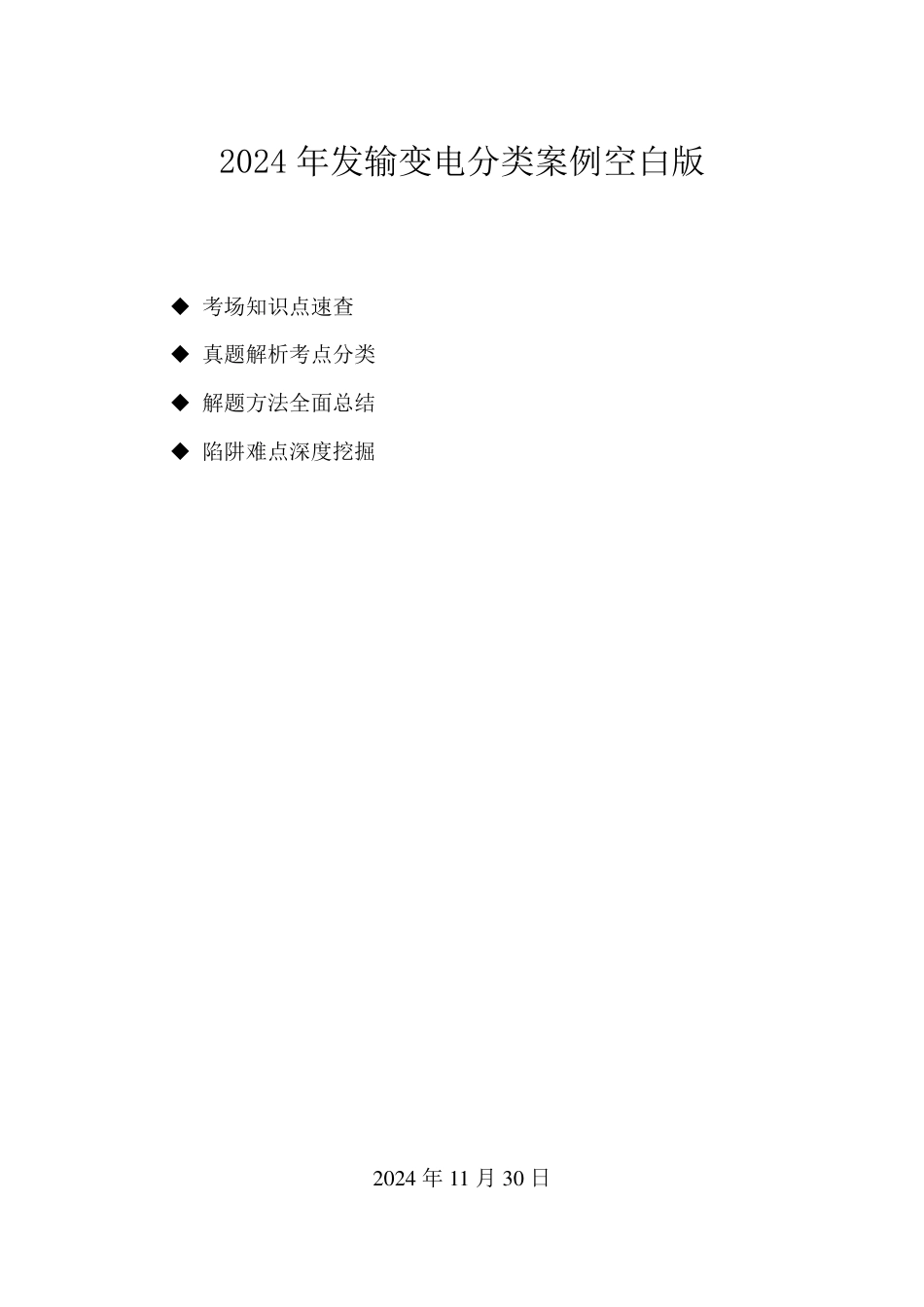

2024 年发输变电分类案例空白版  考场知识点速查  真题解析考点分类  解题方法全面总结  陷阱难点深度挖掘 2024 年 11 月 30 日 57 变电站位于海拔高度 2000 m 之处，变电站设有两台 31500kVA（有 1.3 倍过负荷能力），110/10kV 主变压器。正常运行时电源 3 与电源 1 在 110kVⅠ号母线并网运行，110kV、10kV 母线分列运行，当一段母线失去电源时，分段断路器投入运行。电源 3 向 d1 点提供的最大三相短路电流为 4kA，电源 1 向 d2 点提供的最大三相短路电流为 3kA，电源 2 向 d3 点提供的最大三相短路电流为 5kA。 110kV 电源线路主保护均为光纤纵差保护，保护动作时间为 0s。架空线路和电缆线路两侧的后备保护均为方向过电流保护，方向指向线路的动作时间为 2s，方向指向 110kV 母线的动作时间为 2.5s。主变压器配置的差动保护动作时间为 0.1s。高压侧过流保护动作时间为 1.5s。110kV 断路器全分闸时间为 50ms。 【14-2-A-3】若用主变 10kV 侧串联电抗器的方式，将该变电站的 10kV 母线最大三相短路电流 30kA 降到 20kA，请计算电抗器的额定电流和电抗百分值应为下列哪组数值？（ ） （A）1732.1A，3.07% （B）1818.7A，3.18% （C）2251.7A，3.95% （D）2364.3A，4.14% 【答案】 ——题三——题 1-4：某大用户拟建一座 220kV 变电站，电压等级为 220/110/10kV。220kV电源进线 2 回，负荷出线 4 回，双母线接线，正常运行方式为并列运行，主接线及间隔排列示意图如图所示，110kV、10kV 均为单母线分段接线，正常运行方式为分列运行。主变容量为 2×150MVA，150/150/75MVA， 𝑈e12=14%，𝑈e13=23%，𝑈e23=7%，空载电流𝐼0=0.3%。两台主变压器正常运行时的负载率为 65%。220kV 出线所带的最大负荷分别是 L1=150MVA，L2=150MVA，L3=100MVA，L4=150MVA。220kV 母线的最大三相短路电流为 30kA，最小三相短路电流为 18kA。请回到下列问题。 58 【16-2-P-2】若主变 10kV 侧最大负荷电流为 2500A，母线上最大三相短路电流为 31kA。为了将其限制到 15kA 以下，拟在主变 10kV 侧接入串联电抗器，下列电抗器参数中哪组最为经济合理？ （A）𝐼_ = A， 𝑋e% = 8 （B） 𝐼_ = 5 A， 𝑋e% = 5 （C）𝐼_ = 5 A， 𝑋e% = 1 （D） 𝐼_ = 35 A， 𝑋e% = 14 【答案】 ——题四——题 6-10：某垃圾电厂建设 2 台 50 MW...
