750千伏线路工程架线施工方案[2025版]VIP免费

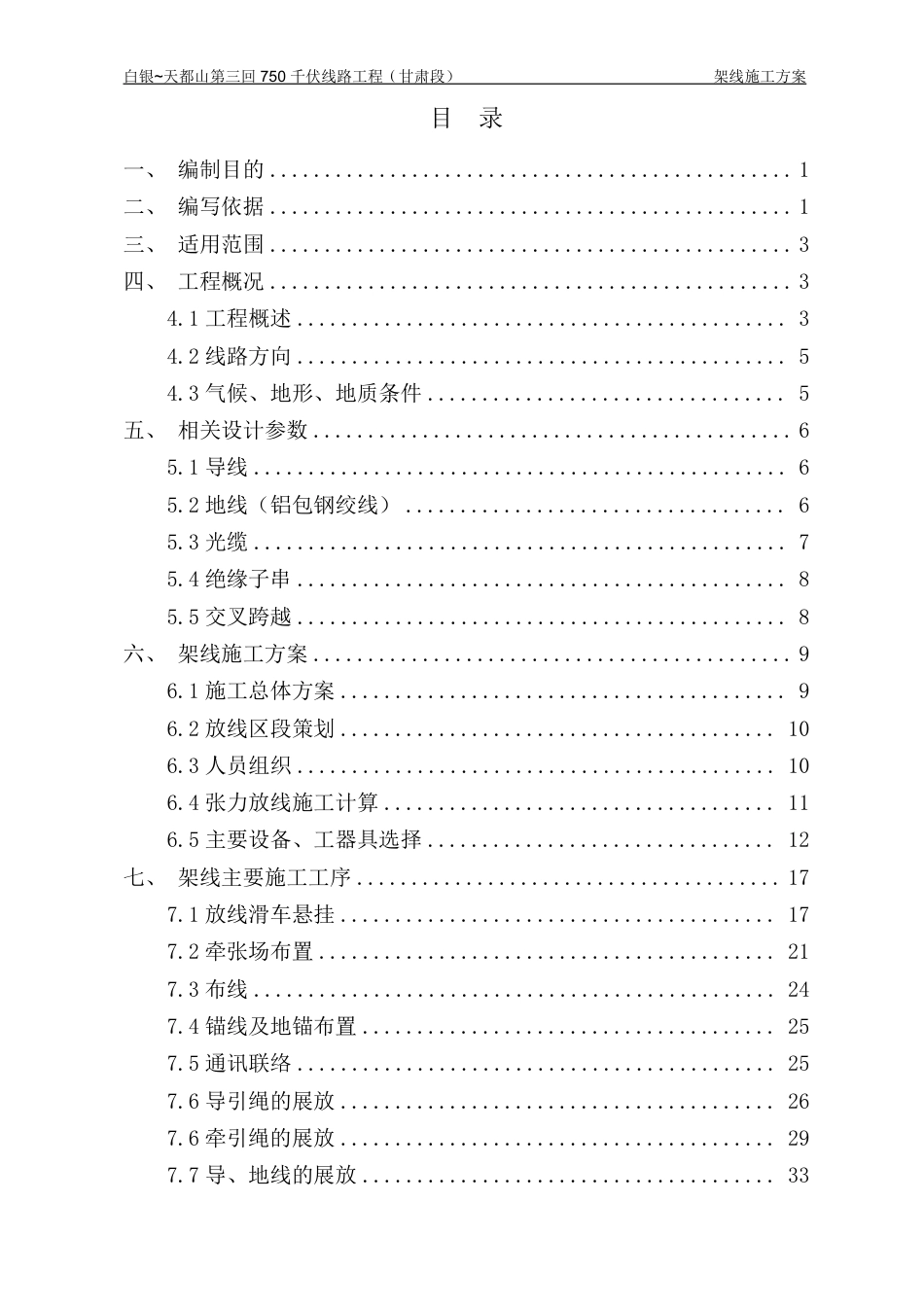

白银~天都山第三回 750 千伏线路工程（甘肃段）架线施工方案目录一、 编制目的 ................................................ 1二、 编写依据 ................................................ 1三、 适用范围 ................................................ 3四、 工程概况 ................................................ 34.1 工程概述 ............................................. 34.2 线路方向 ............................................. 54.3 气候、地形、地质条件 ................................. 5五、 相关设计参数 ............................................ 65.1 导线 ................................................. 65.2 地线（铝包钢绞线） ................................... 65.3 光缆 ................................................. 75.4 绝缘子串 ............................................. 85.5 交叉跨越 ............................................. 8六、 架线施工方案 ............................................ 96.1 施工总体方案 ......................................... 96.2 放线区段策划 ........................................ 106.3 人员组织 ............................................ 106.4 张力放线施工计算 .................................... 116.5 主要设备、工器具选择 ................................ 12七、 架线主要施工工序 ....................................... 177.1 放线滑车悬挂 ........................................ 177.2 牵张场布置 .......................................... 217.3 布线 ................................................ 247.4 锚线及地锚布置 ...................................... 257.5 通讯联络 ............................................ 257.6 导引绳的展放 ........................................ 267.6 牵引绳的展放 ........................................ 297.7 导、地线的展放 ...................................... 33白银~天都山第三回 750 千伏线路工程（甘肃段）架线施工方案7.8 紧线施工 ............................................ 387.9 弧垂观测与画印 ...................................... 507.10 附件安装 ........................................... 557.11 放线故障的预防和处理 ............................... 59八、 安全措施 ............................................... 628.1 施工安全技术措施 .................................... 628.2 安全强制性条文执行 .................................. 848.3 重大施工安全风险预控措施 ............................ 87九、 质量措施 .............................................. 1039.1 质量要点 ........................................... 1039.2 质量通病防治措施 ................................... 1159.3 质量强制性条文执行 ................................. 116十、 环境保护和文明施工 .................................... 11810.1 安全文明施工措施 .................................. 11810.2 环境保护 .......................................... 119十一、 应急处置方案 ........................................ 12011.1 组织机构 .......................................... 12011.2 应急组织职责 ...................................... 12011.3 预防及应急措施 .................................... 12211.4 现场事故（事件）处理 .............................. 12511.5 现场应急设备配置 .................................. 126附件一：架线工器具表 ....................................... 128附件二：工艺要求 ........................................... 131附件三：导地线压接 ......................................... 138白银~天都山第三回 750 千伏线路工程（甘肃段）架线施工方案1一、编制目的为确保本工程架线施工安全与质量，施工方法的科学、准确，规范施工作业，指导施工安装质量、工艺水平，编制本方案。二、编写依据2.1《钢丝绳通用技术条件》（GB/T 20118-2017）2.2《汽车起重机安全操作规程》（DL/T 5250-2010）2.3《架空输电线路施工机具基本技术要求》（DL/T 875-2024）2.4《输电线路张力放线用防扭钢丝绳》（DL/T 1079-2016）2.5《跨越电力线路架线施工规程》（DL/T 5106-2017 ）2.6《架空输电线路无跨越架不停电跨越架线施工工艺导则》（DL/T5301-2013）2.7《架空输电线路放线滑车》（DL/T 371-2019 ）2.8《输电线路张力架线用牵引机通用技术条件》（DL/T 372-2019）2.9《110kV～750kV 架空输电线路张力架线施工工艺导则》（DL/T5343-2018）2.10《输变电工程架空导线（800mm2 以下）及地线液压压接工艺规程》（DL/T 5285-2018）2.11《建筑与市政工程施工现场临时用电安全技术标准》JGJ/T46-20242.12《输变电工程建设标准强制性条文实施管理规程》Q/GDW 10248-20162.13《110kV 及以上架空输电线路施工及验收规范》DL/T 5867-20232.14《110kV 及以上架空输电线路施工质量检验规程》DL_T 5168-20232.15《110kV～1000kV 架空输电线路施工及验收规范》（Q/GDW 10115-2022）2.16《110kV～1000kV 架空输电线路工程施工质量验收规程》（Q/GDW10121-2022）白银~天都山第三回 750 千伏线路工程（甘肃段）架线施工方案22.17《架空输电线路张力架线施工工艺导则 第 1 部分：放线》（Q/GDW10154.1-2021）2.18《架空输电线路张力架线施工工艺导则 第 2 部分：紧线》（Q/GDW10154.2-2021）2.19《架空输电线路张力架线施工工艺导则 第 3 部分：附件安装》（Q/GDW10154.3-2021）2.20《国家电网有限公司电力建设安全工作规程第 2 部分：线路》（Q/GDW11957.2-2020）2.21《输变电工程建设施工安全风险管理规程》（Q/GDW 12152-2021）2.22《输变电工程建设安全文明施工规程》（Q/GDW 10250—2021）2.23《国家电网有限公司输变电工程建设安全管理规定》（国网（基建 2）173-2021）2.24《国家电网有限公司输变电工程质量验收管理办法》（国网（基建/3）188-2022）2.25《国家电网有限公司输变电工程建设质量管理规定》（国网（基建/2）112-2022）2.26《国家电网有限公司施工项目部标准化管理手册（线路工程）》2021版2.27《国家电网有限公司输变电工程质量通病防治手册》2020 版2.28《国家电网有限公司输变电工程标准工艺》2022 版2.29《关于印发输变电工程安全质量过程控制数码照片管理工作要求的通知》基建安质〔2016〕56 号2.30《国网安监部关于优化调整严重违章查治工作的通知》（安监二〔2024〕24 号）2.31《国家电网有限公司关于印发严防严控重特大人身事故硬措施的通白银~天都山第三回 750 千伏线路工程（甘肃段）架线施工方案3知》（国家电网安监〔2024〕433 号）2.32《国家电网有限公司关于印发电网建设安全攻坚三十项硬措施的通知》（国家电网基建〔2023〕259 号）2.33本工程施工工艺统一规定2.34本工程施工合同、架线施工图、设计交底、会检纪要2.35本工程现场实地复测及调查结果三、适用范围本方案适用于本工程的滑车悬挂、导地线展放、紧线挂线、附件安装等架线施工。四、工程概况4.1 工程概述白银~天都山第三回 750 千伏线路工程（甘肃段）起于甘肃省白银市平川区水泉镇 750kV 白银变电站，止于 750kV 天都山变电站（甘宁交界）。沿线途径白银市平川区、靖远县。线路包含新建白天三回 750 千伏线路（甘肃段）和白黄二回 750kV 线路改线。4.1.1 白银～天都山第三回 750 千伏线路白银~天都山第三回 750 千伏线路（甘肃段）线路长度 48.283km，其中新建线路长度 46.258km，利旧线路长度 2.025km，甘肃段全线均为单回路架设。白银~天都山第三回 750 千伏线路（甘肃段）共使用杆塔数量 111基（新建 107 基），其中单回路直线塔 77 基，单回路转角塔 29 基（包含2 基换位子塔），单回路终端塔 1 基,利用原白黄二回 072#、073#、074#、75#共 4 基塔。其中单回路直线塔为水平排列，单回路转角塔为三角排列和水平排列。新建白天三回750千伏线路工程导线型号为6×JL3/G1A-400/50钢芯白银~天都山第三回 750 千伏线路工程（甘肃段）...
