南方电网公司输电线路防雷工作导则（2025版）VIP免费

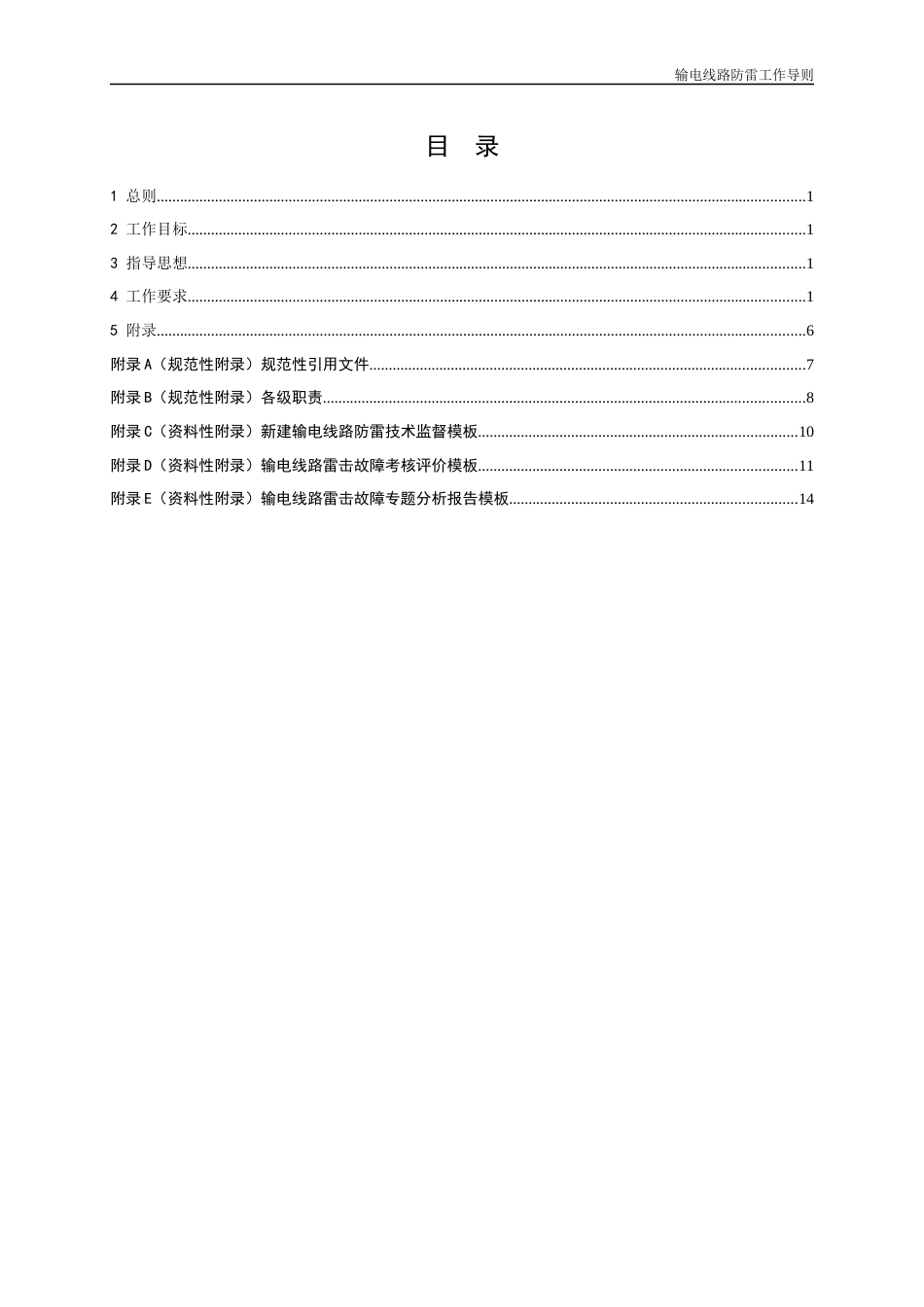

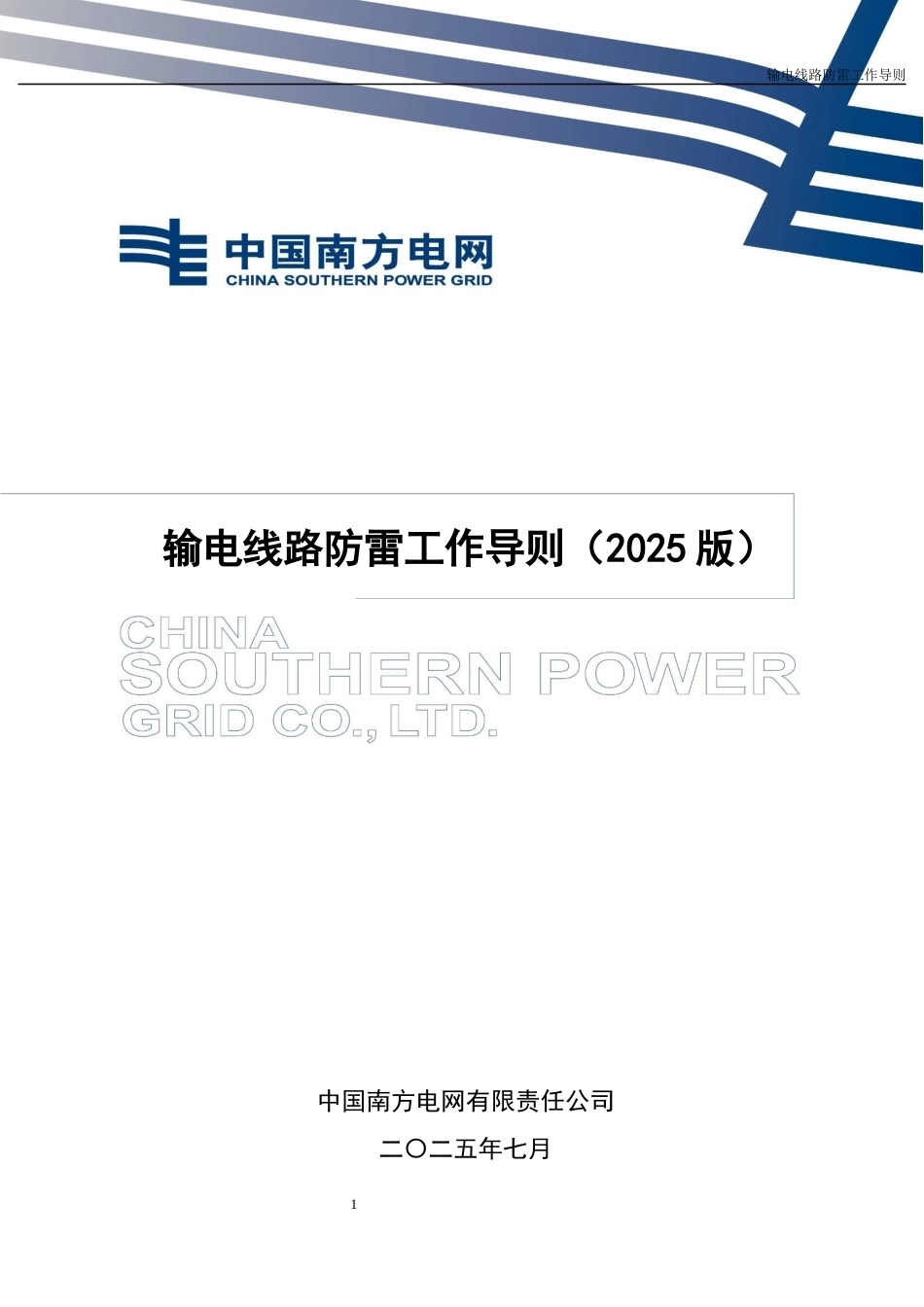

1输电线路防雷工作导则输电线路防雷工作导则（2025 版）中国南方电网有限责任公司二〇二五年七月输电线路防雷工作导则目 录1 总则.......................................................................................................................................................................12 工作目标...............................................................................................................................................................13 指导思想...............................................................................................................................................................14 工作要求...............................................................................................................................................................15 附录.......................................................................................................................................................................6附录 A（规范性附录）规范性引用文件................................................................................................................7附录 B（规范性附录）各级职责............................................................................................................................8附录 C（资料性附录）新建输电线路防雷技术监督模板..................................................................................10附录 D（资料性附录）输电线路雷击故障考核评价模板..................................................................................11附录 E（资料性附录）输电线路雷击故障专题分析报告模板..........................................................................14输电线路防雷工作导则前 言南方地区雷电活动频发，因雷害引起的输电线路跳闸占全部跳闸的 60%～70%。为保障电网安全运行和电力可靠供应，提升防雷工作水平和管理规范性，依据国家能源局《防止电力生产事故的二十五项重点要求（2023 版）》等法规及标准文件，结合南方电网公司防雷工作实际情况，对公司输电线路防雷工作导则进行修编。本导则起草单位：南方电网公司输配电部、南方电网科学研究院、广东电网公司、超高压输电公司、广西电网公司、云南电网公司、贵州电网公司、海南电网公司、南方电网能源发展研究院。本导则主要起草人：樊灵孟、张富春、钟华赞、李艳飞、廖民传、王锐、陈怀飞、屈路、蔡汉生、彭向阳、何锦强、李倩、郑武略、徐涛、黄欢、梁伟昕、毛先胤、马御棠、吕乾勇、易永亮、黄志都、杨跃光、杨睿、周佳怡、俸波、张鸣、曹俊、袁翔、张浩、李牧轩、魏志雄、陈剑平、梁勋云、池小佳、房志文、宁小亮、唐骥钊、胡健、张鑫。输电线路防雷工作导则输电线路防雷工作导则1 总则为保障电网安全可靠运行，减少雷击故障和经济损失，规范输电线路防雷工作开展，制定本导则。本导则适用于南方电网公司 35kV 及以上交直流输电线路防雷工作。2 工作目标2.1 降低输电线路雷击跳闸率和雷击停运率，严防输电线路雷击多回（多相）同时跳闸，严防重要输电线路雷击停运。2.2 220kV 及以上输电线路雷击同时跳闸的防控应避免电网安全稳定破坏（达到 GB38755 中第二级安全稳定标准及以上），同时不应发生一般及以上电力生产安全事故。2.3 110kV 输电线路雷击同时跳闸的防控宜避免三级及以上电力生产安全事件或对重要供电用户产生重大影响。3 指导思想输电线路防雷工作应落实差异化防雷思想，从规划、设计、建设、运维等各阶段采取措施，全面提升电网防雷综合能力。4 工作要求输电线路防雷工作分为“准备、实施、总结”三个阶段，一般每年 1 月 1 日至 3 月31 日为准备阶段，夯实防雷基础工作；每年 4 月 1 日至 10 月 31 日为实施阶段，加强雷击故障分析；每年 11 月 1 日至 12 月 31 日为总结阶段，做好防雷工作总结提升。各分子公司可结合本地区雷雨季节时段适当调整，常态化工作应落实到全年。4.1 准备阶段：夯实防雷基础工作（1）完善电网防雷标准滚动修编公司 Q/CSG 1107002《架空输电线路防雷技术导则》和《地闪密度分布图》等标准，完善线路避雷器等防雷设备技术规范，提升防雷设备性能参数和功能要求等。（2）加强防雷设计审查PAGE \* MERGEFORMAT13输电线路防雷工作导则输电线路防雷设计应以公司正式发布的雷电地闪密度分布图为基础，充分利用雷电定位系统等监测资料，并结合附近已有线路的运行经验、地区雷电活动强弱、地形地貌特点及土壤电阻率高低等情况，合理选择塔位，优化绝缘配置、杆塔接地装置、地线保护角，差异化配置防雷措施。初步设计和施工图设计应给出线路雷击跳闸率设防水平，重要线路按照比 DL/T 2209《架空输电线路雷电防护导则》规定的雷击跳闸率控制值低 50%设防，一般线路按照 DL/T 2209《架空输电线路雷电防护导则》规定的雷击跳闸率控制值设防。输电线路防雷设计应落实国能发安全〔2023〕22 号《防止电力生产事故的二十五项重点要求（2023 版）》的规定，对重要线路全线和 500kV 及以上电压等级线路处于多雷区【地闪密度大于 2.78 次/(km2•a)】及以上的区段以及密集输电通道、重要交叉跨越、大跨越段等，应在设计阶段开展逐塔雷击风险评估和优化专题工作，在专题报告中明确每基杆塔绕击/反击耐雷水平、雷击跳闸率和雷击风险等级，对高雷击风险等级（Ⅲ、Ⅳ级）的杆塔应按 Q/CSG 1206007《架空输电线路防雷技术导则》采取降低雷击跳闸率和降低雷击停运率措施。重要线路宜通过专题论证，确定防雷效果好且技术经济性优的地线保护角。初步设计阶段应对距离变电站（发电厂）5km 以内的新增交叉跨越档架空地线（OPGW）的短路热稳定进行计算，并选择合适的架空地线（OPGW），避免雷击闪络等故障引起的较大工频续流造成地线断股或断线。（3）加强施工验收质量线路防雷保护装置及隐蔽性的杆塔接地装置，应严格按照 GB 50169《电气装置安装工程接地装置施工及验收规范》规定的标准及设计要求进行安装。接地装置须经监理或运维单位验收同意后方可覆土。接地装置施工结束后，施工单位应根据 GB 50169《电气装置安装工程接地装置施工及验收规范》等标准进行检测，出具完整合格的检测报告。线路避雷器投运前应以同一厂家、同一合同、同一规格产品为一个供货批次开展到货抽样试验。线路避雷器应校核现场安装位置、间隙距离等是否满足标准和设计要求，避雷器放电计数器安装位置和角度应便于无人机查看表盘。（4）做好线路防雷装置运维PAGE \* MERGEFORMAT13输电线路防雷工作导则各运维单位应对线路坐标等基础数据做好核实，及时完成杆塔接地装置、线路避雷器等检测及消缺，必要时对接地装置进行开挖检查。运维单位应严格落实 Q/CSG 1206007《电力设备检修试验规程》“进线段杆塔 2 年、其他线路杆塔不超过 5 年”的接地电阻测量要求，原则上每年测量数量不宜低于杆塔总数量 20%。测量发现接地电阻相对上次测量变化明显时，应及时开挖检查和维修。对于运行 30 年以上的老旧线路，埋入地下的拉线、接地网等金属部件每年开挖抽查比例不宜低于 10%。运维单位应结合线路巡视，做好线路避雷器绝缘子串联间隙检查（如是否存在发热、连接金具脱落等）、放电计数器的检查（如是否进水、接地线是否脱落等）和动作次数的记录，对存在故障或缺陷的绝缘子间隙和放电计数器应及时消缺或更换。线路巡视过程中应加强对绝缘地线（含分段绝缘单点接地的地线）放电间隙的检查。按照 DL/T 1519《交流输电线路架空地线接地技术导则》，无地线融冰的地线绝缘子，其放电间隙距离宜取 20mm～30mm，有地线融冰需求的地线绝缘子，一般情况下放电间隙距离可取 50mm～100mm 或按设计要求执行，对同塔双回路仅单侧挂线或导线排列方式发生变化（如垂直排列转水平排列、三角形排列）等三相导线电气不平衡度较大的位置，地线的感应电压更高，应加强检查，如存在间隙放电现象或放电痕迹，应及时上报并按相关要求进行处置。对于重要输电线路和重要交叉跨越，各级生产指挥中心应定期统计落雷情况，对地闪密度增加异常的区域或线路可发出雷害高风险预警。针对每年自 1 月 1 日起累计落雷密度达到 15.5 次/平方公里的输电线路区段，各单位应利用防灾减灾系统生成的特巡工单，在 1 个月内利用无人机对地线（含 OPGW）进行检查，发现断股等受损情况及时处理。当 OPGW 出现通信异常中断且排除通信设备问题后仍无法恢复时，应结合行波测距、雷电定位、分布式故障定位等信息，在满足现场安全的条件下，24 小时内启动对线路 OPGW 的现场查线，重点检查 OPGW 是否存在断股受损。各分子公司电科院应动态做好本单位雷电定位系统探测站、分布式故障诊断系统终端的在线情况检查，存在离线或异常的应及时消缺，相关运维单位做好配合。（5）开展线路差异化防雷改造PAGE \* MERGEFORMAT13输电线路防雷工作导则各分子公司应按照 Q/CSG 1107002《架空输电线路防雷技术导则》，组织电科院等单位对各电压等级雷击跳闸率前 30%的高跳闸率线路和重要线路，制定差异化防雷改造方案，优先改造发生过雷击多相或多回同跳、雷击断线或掉串的线路，确保各分子公司各电压等级线路折算为年 40 个雷电日的雷击跳闸率逐年降低 5%及以上或满足 Q/CSG1107002《架空输电线路防雷技术导则》雷击风险等级Ⅰ、Ⅱ级标准。对雷击跳闸较多的杆塔，应根据绕击/反击比例采取针对性措施，其中地网改造仅改善反击性能、安装线路避雷器可防范绕击并一定程度改善反击、提高绝缘水平仅小幅提高绕反击性能（受塔头间隙、对地及交叉跨越距离等限制）。此外，提高绝缘配置前还应开展线路和变电站（发电厂）的绝缘配合及安全性评估，确保满足 GB/T50064《交流电气装置的过电压保护和绝缘配合设计规范》的要求。对发生过雷击多回（多相）同时跳闸或雷击停运的线路，宜结合防雷评估采取综合差异化改造，按照 Q/CSG 1107002《架空输电线路防雷技术导则》落实防雷措施，提高措施针对性和有效性。对高雷击风险等级（Ⅲ、Ⅳ级）杆塔的瓷...
