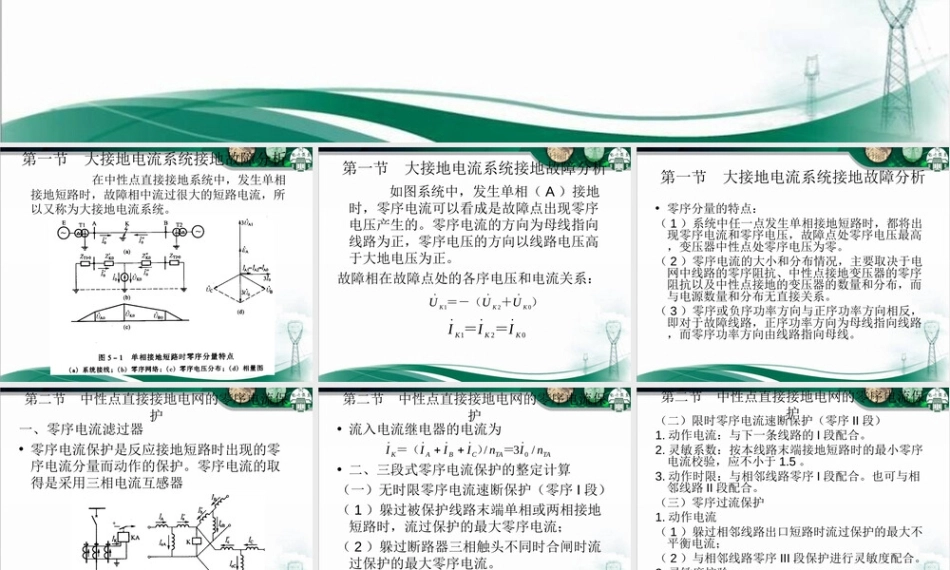

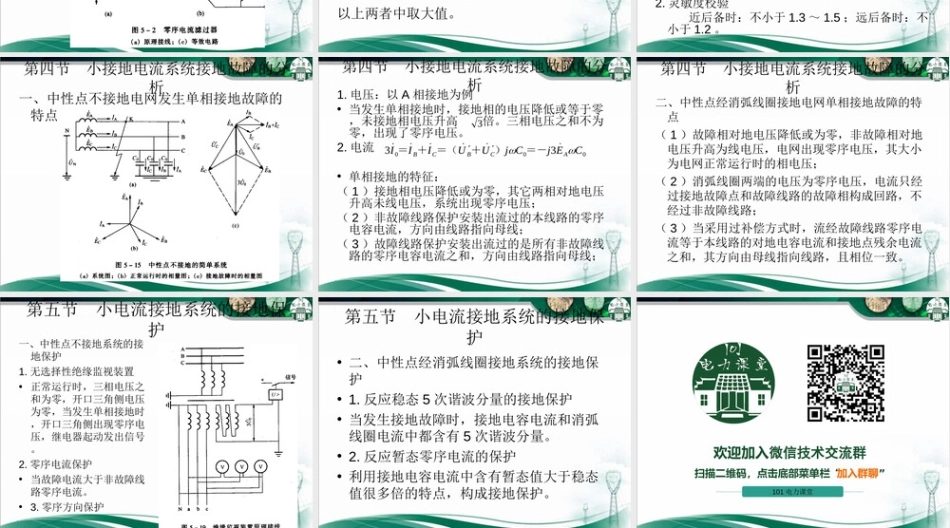

接地短路的零序保护第一节 大接地电流系统接地故障分析 在中性点直接接地系统中，发生单相接地短路时，故障相中流过很大的短路电流，所以又称为大接地电流系统。第一节 大接地电流系统接地故障分析 如图系统中，发生单相（ A ）接地时，零序电流可以看成是故障点出现零序电压产生的。零序电流的方向为母线指向线路为正，零序电压的方向以线路电压高于大地电压为正。故障相在故障点处的各序电压和电流关系：）＋＝－（021KKKUUU021KKKIII＝＝第一节 大接地电流系统接地故障分析• 零序分量的特点：（ 1 ）系统中任一点发生单相接地短路时，都将出现零序电流和零序电压，故障点处零序电压最高，变压器中性点处零序电压为零。（ 2 ）零序电流的大小和分布情况，主要取决于电网中线路的零序阻抗、中性点接地变压器的零序阻抗以及中性点接地的变压器的数量和分布，而与电源数量和分布无直接关系。（ 3 ）零序或负序功率方向与正序功率方向相反，即对于故障线路，正序功率方向为母线指向线路，而零序功率方向由线路指向母线。第二节 中性点直接接地电网的零序电流保护一、零序电流滤过器• 零序电流保护是反应接地短路时出现的零序电流分量而动作的保护。零序电流的取得是采用三相电流互感器第二节 中性点直接接地电网的零序电流保护• 流入电流继电器的电流为• 二、三段式零序电流保护的整定计算（一）无时限零序电流速断保护（零序 I 段）（ 1 ）躲过被保护线路末端单相或两相接地短路时，流过保护的最大零序电流；（ 2 ）躲过断路器三相触头不同时合闸时流过保护的最大零序电流。以上两者中取大值。TATACBAKnInIIII/3/0＝）＝（第二节 中性点直接接地电网的零序电流保护（二）限时零序电流速断保护（零序 II 段）1. 动作电流：与下一条线路的 I 段配合。2. 灵敏系数：按本线路末端接地短路时的最小零序电流校验，应不小于 1.5 。3. 动作时限：与相邻线路零序 I 段配合。也可与相邻线路 II 段配合。（三）零序过流保护1. 动作电流（ 1 ）躲过相邻线路出口短路时流过保护的最大不平衡电流；（ 2 ）与相邻线路零序 III 段保护进行灵敏度配合。2. 灵敏度校验 近后备时：不小于 1.3 ～ 1.5 ；远后备时：不小于 1.2 。第四节 小接地电流系统接地故障的分析一、中性点不接地电网发生单相接地故障的特点第四节 小接地电流系统接地故障的分析1. 电压：以 A 相接地为例• 当发生单相接地时，接地相的电压降低或等于零，未接地相电压升高 倍。三相电压之和不为零，出现了零序电压。2. 电流• 单相接地的特征：（ 1 ）接地相电压降低或为零，其它两相对地电压升高未线电压，系统出现零序电压；（ 2 ）非故障线路保护安装出流过的本线路的零序电容电流，方向由线路指向母线；（ 3 ）故障线路保护安装出流过的是所有非故障线路的零序电容电流之和，方向由线路指向母线；300033Cj Ej CUUIIIACBCB＝－）＋＝（＋＝第四节 小接地电流系统接地故障的分析二、中性点经消弧线圈接地电网单相接地故障的特点（ 1 ）故障相对地电压降低或为零，非故障相对地电压升高为线电压，电网出现零序电压，其大小为电网正常运行时的相电压；（ 2 ）消弧线圈两端的电压为零序电压，电流只经过接地故障点和故障线路的故障相构成回路，不经过非故障线路；（ 3 ）当采用过补偿方式时，流经故障线路零序电流等于本线路的对地电容电流和接地点残余电流之和，其方向由母线指向线路，且相位一致。第五节 小电流接地系统的接地保护一、中性点不接地系统的接地保护1. 无选择性绝缘监视装置• 正常运行时，三相电压之和为零，开口三角侧电压为零，当发生单相接地时，开口三角侧出现零序电压，继电器起动发出信号。2. 零序电流保护• 当故障电流大于非故障线路零序电流。• 3. 零序方向保护第五节 小电流接地系统的接地保护• 二、中性点经消弧线圈接地系统的接地保护• 1. 反应稳态 5 次谐波分量的接地保护• 当发生接地故障时，接地电容电流和消弧线圈电流中都含有 5 次谐波分量。• 2. 反应暂态零序电流的保护• 利用接地电容电流中含有暂态值大于稳态值很多倍的特点，构成接地保护。101 电力课堂欢迎加入微信技术交流群扫描二维码，点击底部菜单栏“加入群聊”
