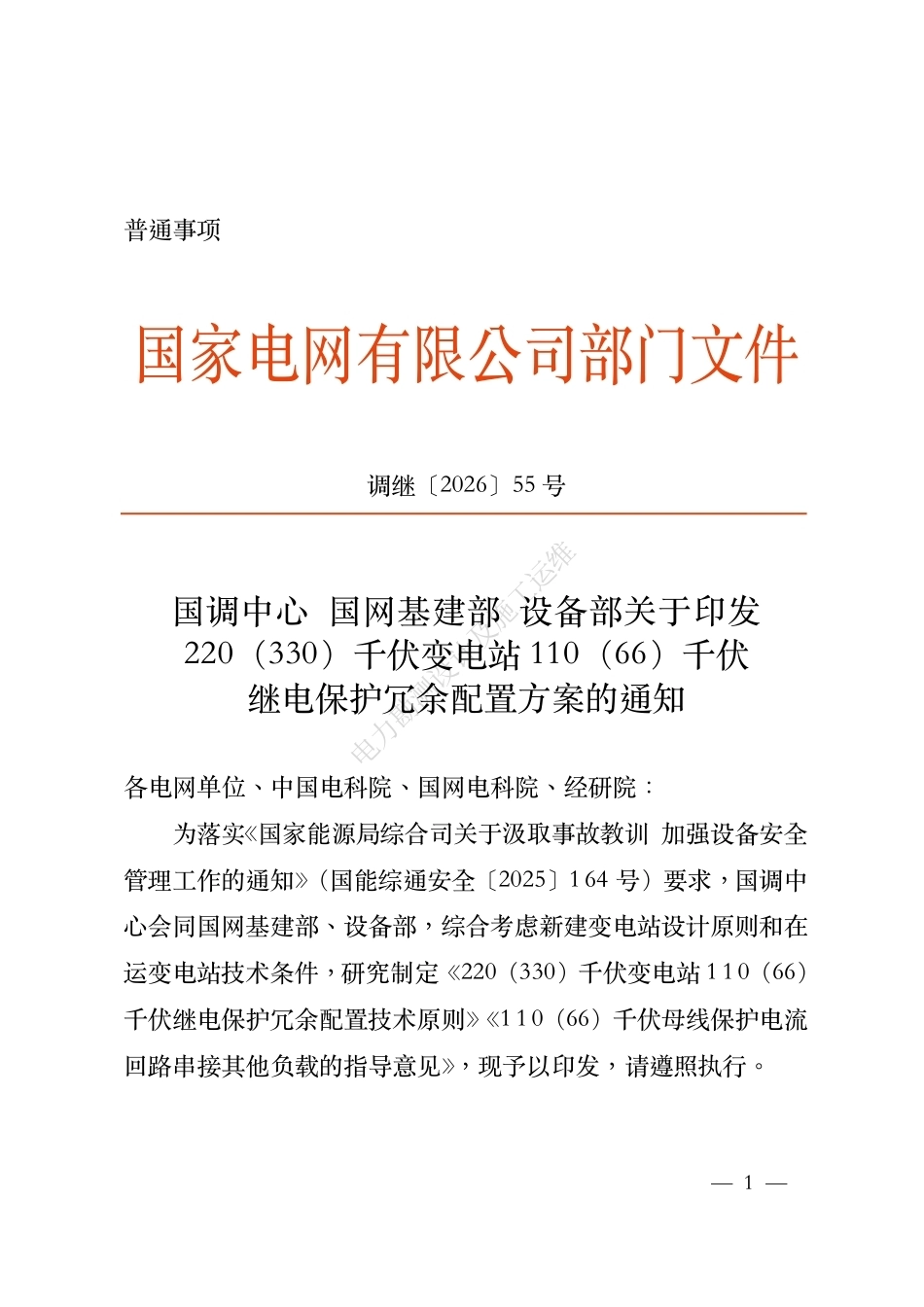

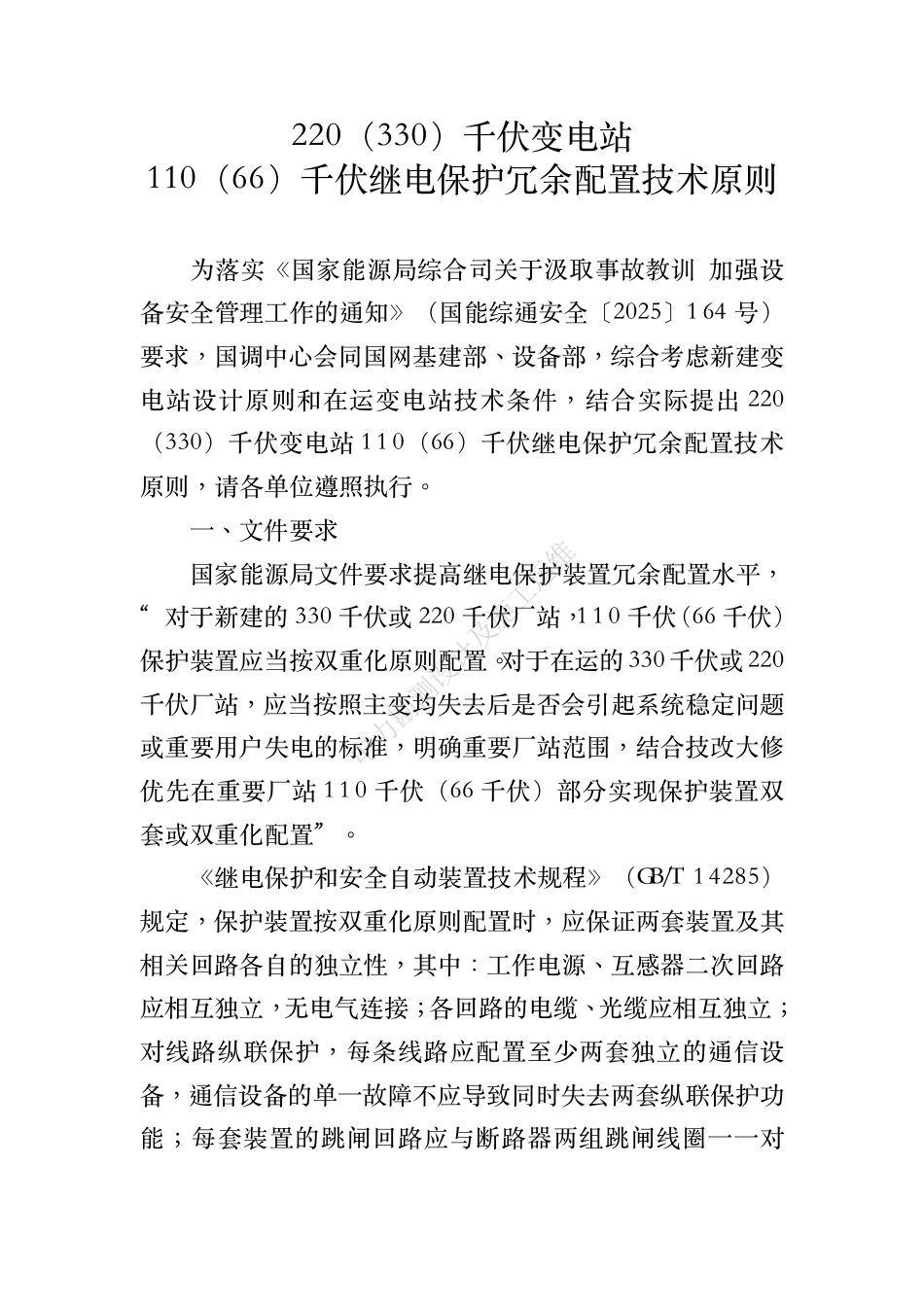

— 1 —普通事项国家电⽹有限公司部门⽂件调继〔2026〕55 号国调中⼼ 国⽹基建部 设备部关于印发220（330）千伏变电站 110（66）千伏继电保护冗余配置⽅案的通知各电⽹单位、中国电科院、国⽹电科院、经研院：为落实《国家能源局综合司关于汲取事故教训 加强设备安全管理⼯作的通知》（国能综通安全〔2025〕1 64 号）要求，国调中⼼会同国⽹基建部、设备部，综合考虑新建变电站设计原则和在运变电站技术条件，研究制定《220（330）千伏变电站 1 1 0（66）千伏继电保护冗余配置技术原则》《1 1 0（66）千伏母线保护电流回路串接其他负载的指导意见》，现予以印发，请遵照执⾏。电力勘测设计及施工运维— 2 —联系⼈：国调中⼼马超电话：01 0- 66597892，邮箱：ma- chao@sgcc.com.cn国⽹基建部郭艳霞电话：01 0- 66597795，邮箱：yanxia- guo@sgcc.com.cn国⽹设备部邵进电话：01 0- 6341 61 09，邮箱：j in- shao@sgcc.com.cn国调中⼼国⽹基建部国⽹设备部2026 年 9 ⽉ 1 8 ⽇（此件不公开发布，发至收⽂单位本部。未经公司许可，严禁以任何⽅式对外传播和发布，任何媒体或其他主体不得公布、转载，违者追究法律责任。）电力勘测设计及施工运维220（330）千伏变电站110（66）千伏继电保护冗余配置技术原则为落实《国家能源局综合司关于汲取事故教训 加强设备安全管理⼯作的通知》（国能综通安全〔2025〕1 64 号）要求，国调中⼼会同国⽹基建部、设备部，综合考虑新建变电站设计原则和在运变电站技术条件，结合实际提出 220（330）千伏变电站 1 1 0（66）千伏继电保护冗余配置技术原则，请各单位遵照执⾏。⼀、⽂件要求国家能源局⽂件要求提⾼继电保护装置冗余配置⽔平，“ 对于新建的 330 千伏或 220 千伏⼚站，1 1 0 千伏（66 千伏）保护装置应当按双重化原则配置。对于在运的 330 千伏或 220千伏⼚站，应当按照主变均失去后是否会引起系统稳定问题或重要⽤户失电的标准，明确重要⼚站范围，结合技改⼤修优先在重要⼚站 1 1 0 千伏（66 千伏）部分实现保护装置双套或双重化配置” 。《继电保护和安全⾃动装置技术规程》（GB/T 1 4285）规定，保护装置按双重化原则配置时，应保证两套装置及其相关回路各⾃的独⽴性，其中：⼯作电源、互感器⼆次回路应相互独⽴，无电⽓连接︔各回路的电缆、光缆应相互独⽴︔对线路纵联保护，每条线路应配置至少两套独⽴的通信设备，通信设备的单⼀故障不应导致同时失去两套纵联保护功能︔每套装置的跳闸回路应与断路器两组跳闸线圈⼀⼀对电力勘测设计及施工运维应，两组跳闸线圈的控制电源应相互独⽴。保护装置按双套原则配置时，两套装置可共⽤⼯作电源、互感器⼆次回路、通信通道、跳闸回路等，条件允许时可参照双重化原则配置要求，尽可能保证两套装置各⾃的独⽴性。⼆、总体技术原则1 ．新建 220（330）千伏变电站 1 1 0（66）千伏母线、线路、无功设备、站⽤变等保护应按双重化原则配置。2．新建 220（330）千伏变电站 1 1 0（66）千伏断路器应具备双跳闸线圈，电流、电压互感器绕组数量应满⾜保护双重化配置要求。3．在运的重要 220（330）千伏变电站 1 1 0（66）千伏保护应按双套配置原则开展改造。直流电源、互感器⼆次回路、通信通道、跳闸回路等外部条件具备时，可参照双重化配置原则开展改造，尽可能保证两套保护各⾃的独⽴性。4．在运的重要 220（330）千伏变电站 1 1 0（66）千伏扩建间隔的保护应按双套原则配置。其中，辅助装置、直流⼯作电源、⼆次回路电缆及光缆应相互独⽴︔互感器⼆次回路、通信通道、跳闸回路等外部条件具备时，可参照双重化原则配置，尽可能保证两套保护各⾃的独⽴性。5．220（330）千伏新建变电站以及在运重要变电站改造后新增的 1 1 0（66）千伏母线保护装置，应具备断路器失灵保护功能，可根据系统稳定运⾏需要投入。6．220（330）千伏新建变电站以及在运重要变电站改造后新增的常规采样 1 1 0（66）千伏保护装置，若采⽤母线电电力勘测设计及施工运维压，则电压切换插件隔离开关辅助触点采⽤单位置输入⽅式，电压切换与对应保护装置共⽤直流电源空开。7．按照双重化原则配置的 1 1 0（66）千伏线路纵联保护，其通信通道应采⽤专⽤纤芯或 2M复⽤通道，配置⽅式可参照《国家电⽹有限公司交流线路保护、直流控制保护和安全⾃动装置通信通道配置及运⾏保障指导意见》（调技〔2024〕47 号）执⾏，确保通道冗余、独⽴、可靠。三、新建 220（330）千伏变电站技术原则（⼀）⾼可靠⼆次系统变电站技术原则新建的⾼可靠⼆次系统变电站 1 1 0（66）千伏保护及相关设备配置按照国⽹变电站通⽤设计要求执⾏。（⼆）智能变电站技术原则新建的 330 千伏智能变电站保护采⽤常规采样、GOOSE跳闸⽅式，新建的 220 千伏智能变电站保护采⽤ SV采样、GOOSE跳闸⽅式，1 1 0（66）千伏保护及相关设备配置按照《国⽹基建部关于发布输变电⼯程通⽤设计通⽤设备应⽤⽬录（2026 年版）的通知》（基建技术〔2026〕4 号）执⾏。（三）常规变电站技术原则1 ．1 1 0（66）千伏保护除母联及分段保护按单套配置外，其余保护均按双重化原则配置。2．1 1 0（66）千伏母联及分段保护可配置⼀套独⽴的操作箱（包含双跳闸回路）或集成两套操作回路插件，以满⾜双重化配置的母线保护及主变保护跳闸需求。3．1 1 0（66）千伏故障录波装置按单套配置。电力勘测设计及施工运维（四）对相关专业的技术要求1 . 电压、电流互感器保护⼆次绕组配置当保护采⽤ SV采样时，1 1 0（66）千伏电压、电流互感器保护⼆次绕组配置⽅案如下：1 ) 各段母线电压互感器需配置 2 个 P 级绕组，分别接入双重化配置的采集执⾏单元或母线合并单元︔各线路/主变间隔电压互感器需配置 2 个 P 级绕组，分别接入双重化配置的采集执⾏单元或合并单元智能终端集成装置。2) 220 千伏变电站的各 1 1 0（66）千伏间隔（母联及分段间隔除外）电流互感器需配置 2 个 P 级绕组，分别接入双重化配置的采集执⾏单元或合并单元智能终端集成装置︔66千伏站⽤变间隔电流互感器需配置 4 个 P 级绕组（2 个⼤变比、2 个⼩变比），⼤变比绕组供母差保护使⽤，⼩变比绕组供站⽤变保护使⽤。3) 330 千伏变电站的1 1 0千伏线路间隔电流互感器需配置 2 个 P 级绕组，分别接入双重化配置的采集执⾏单元︔主变 1 1 0 千伏间隔电流互感器需配置 2 个 TPY级和 2 个 P级绕组，双重化配置的采集执⾏单元每套接入 1 个 TPY级、1 个P 级绕组。4) 双母双分段接线的分段间隔电流互感器在开关两侧各配置 2 个 P 级绕组，双重化配置的采集执⾏单元或合并单元智能终端集成装置每套接入分段开关两侧各 1 个 P 级绕组︔双母双分段接线的母联间隔和双母线/双母单分段接线的母联及分段间隔电流互感器在开关⼀侧配置 2 个 P 级绕组，电力勘测设计及施工运维分别接入双重化配置的采集执⾏单元或合并单元智能终端集成装置，为适应母线保护性能提升后的电流引接需求，在开关另⼀侧提前预留 2 个 P 级绕组。当保护采⽤常规采样时，1 1 0（66）千伏电压、电流互感器保护⼆次绕组配置⽅案如下：1 ) 各段母线电压互感器需配置 2 个 P 级绕组，分别⽤于2 套母线保护电压信息采集︔各线路/主变间隔电压互感器需配置 2 个 P 级绕组，分别⽤于 2 套间隔保护电压信息采集。2) 220 千伏变电站的各 1 1 0（66）千伏间隔（母联及分段间隔除外）电流互感器需配置 4 个 P 级绕组，分别⽤于 2套间隔保护和 2 套母线保护电流信息采集。3) 330 千伏变电站的1 1 0千伏线路间隔电流互感器需配置 4 个 P 级绕组，分别⽤于 2 套线路保护和 2 套母线保护电流信息采集︔主变 1 1 0 千伏间隔电流互感器需配置 2 个 TPY级和 2 个 P 级绕组，分别⽤于 2 套主变保护和 2 套母线保护电流信息采集。4) 双母线/双母单分段接线的母联及分段间隔电流互感器需配置 4 个 P 级绕组，分别⽤于 2 套母联/分段保护（常规站单套配置，另 1 个绕组备⽤）和 2 套母线保护电流信息采集︔双母双分段接线的母联间隔电流互感器需配置 4 个 P 级绕组，分别⽤于 2 套母联保护（常规站单套配置，另 1 个绕组备⽤）和 2 套母线保护电流信息采集，分段间隔电流互感器需配置 6 个 P 级绕组，分别⽤于 2 套分段保护（常规站单套配置，另 1 个绕组备⽤）和 4 套母线保护电流信息采集。电力勘测设计及施工运维2. 1 1 0（66）千伏断路器跳闸线圈配置新建的 220（330）千伏变电站 1 1 0（66）千伏断路器应具备双跳闸线圈。3. 1 1 0（66）千伏测控装置配置新建 330 千伏变电站的 1 1 0 千伏间隔⽬前配置独⽴的测控装置。新建 220 千伏智能变电站、⾼可靠⼆次系统变电站的 1 1 0（66）千伏保护双重化配置后，1 1 0（66）千伏间隔应参照 330 千伏变电站配置独⽴的测控装置。四、在运的重要 220（330）千伏变电站改造原则（⼀）智能变电站改造原则1 ．1 1 0（66）千伏保护按双套配置原则开展改造。2．SV采样的 220（330）千伏智能变电站，1 1 0（66）千伏间隔合并单元、智能终端或合并单元智能终端集成装置按双套配置，分别与两套保护装置⼀⼀对应。母线合并单元按每组母线双套配置。3．常规采样的 220（330）千伏智能变电站，1 1 0（66）千伏间隔智能终端按双套配置，分别与两套保护装置⼀⼀对应。新增及更换的 1 1 0（66）千伏保护若采⽤母线电压，则电压切换插件隔离开关辅助触点采⽤单位置输入⽅式，原有在运的 1 1 0（66）千伏保护电压切换插件隔离开关辅助触点输入⽅式可保持不变。4．SV采样的 220（330）千伏智能变电站，1 1 0（66）千伏间隔电流互感器保护绕组数量不⾜时，两套合并单元或合并单元智能终端集成装置电流回路可采⽤串接⽅式。各单电力勘测设计及施工运维位宜推动电流互感器绕组改造，新增 P 级绕组，实现两套保护电流回路完全独⽴。5．常规采样的 220（330）千伏智能变电站，1 1 0（66）千伏母线保护因电流互感器保护绕组数量不⾜导致串接问题时，应根据现场实际研究制定改造⽅案。间隔内⼀次设备运⾏年限较长或存在状态异常的，可结合⼀次设备改造同步开展电流互感器改造，增加 P 级绕组后再开展 1 1 0（66）千伏保护双套配置改造。具备⼆次系统整站改造条件的，可将全站⼆次系统改造为 SV采样、GOOSE跳闸的变电站⾼可靠⼆次系统，实现 1 1 0（66）千伏保护双套配置。评估 1 1 0（66）千伏母线保护⼆次绕组具备串接其他负载可⾏性的，经专题论证并报省公司专业管理部门同意后，可采⽤电流回路串接⽅式开展保护双套配置改造。6．若 1 1 0（66）千伏断路器为单跳闸线圈、单合闸线圈，两套智能终端或合并单元智能终端集成装置跳、合闸回路均采⽤第⼀套智能终端或合并单元智能终端集成装置操作回路插件，第⼆套智能终端或合并单元智能终端集成装置操作回路插件仅接入断路器位置接点，⽤于位置监视，如下图所⽰。若 1 1 0（66）千伏断路器为双跳闸线圈、单合闸线圈，电力勘测设计及施工运维第⼀、⼆套智能终端或合并单元智能终端集成装置跳闸出⼜接点分别接入第⼀、⼆套操作回路插件，第⼀、⼆套操作回路分别对应第⼀、⼆组跳闸线圈。第⼀、⼆套智能终端或合并单元智能终端集成装置合闸出⼜接点均接入第⼀套操作回路插件，如下图所⽰。7．新增第⼆套 1 1 0（66）千伏保护及相关设备应组建1 1 0（66）千伏过程层 B⽹，以满⾜跨间隔 GOOSE信息传输（如解除电压闭锁、...
