2025版注册电气工程师发输变电专业案例(分类解析)VIP免费

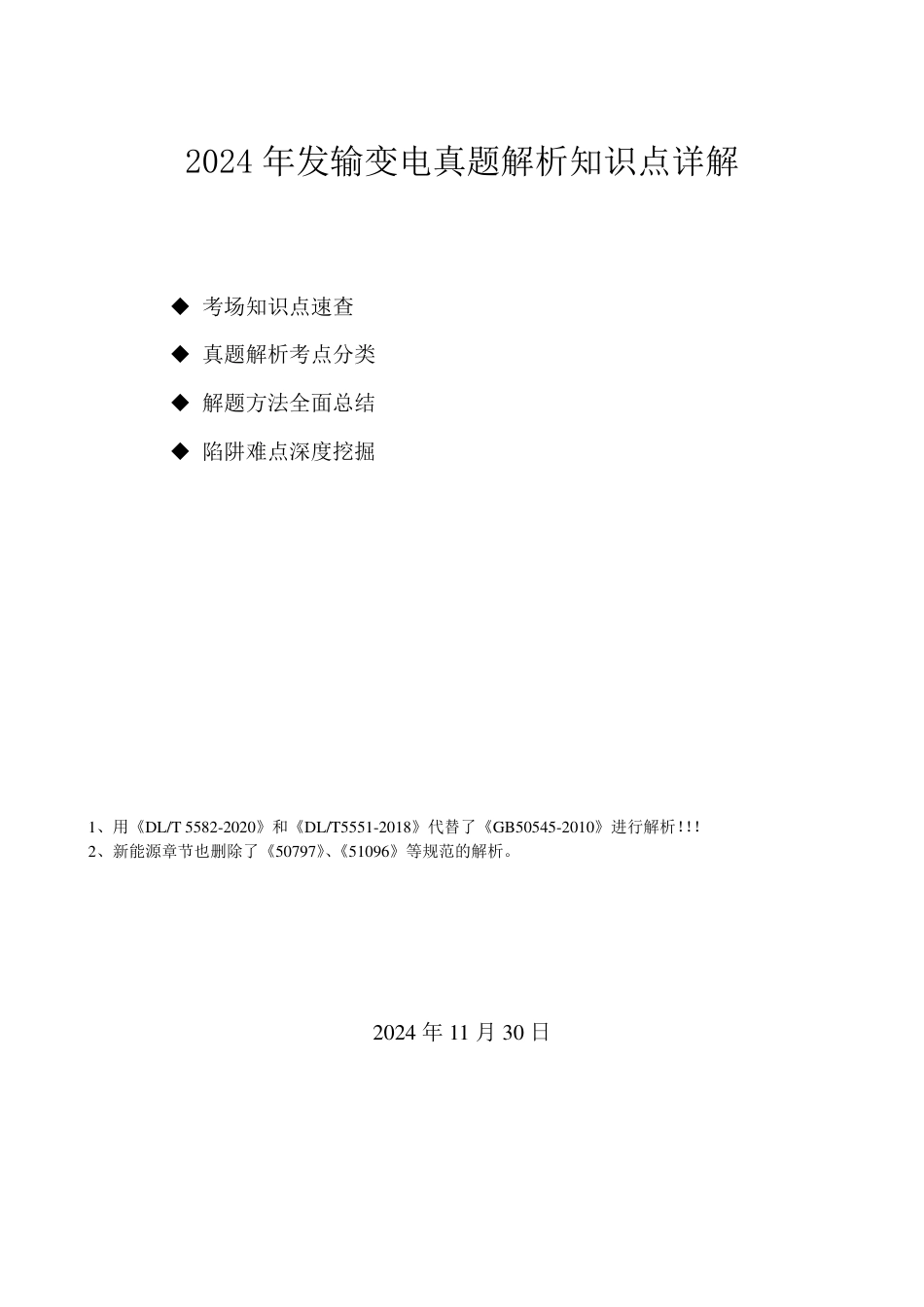

2024 年发输变电真题解析知识点详解  考场知识点速查  真题解析考点分类  解题方法全面总结  陷阱难点深度挖掘 1、用《DL/T 5582-2020》和《DL/T5551-2018》代替了《GB50545-2010》进行解析！！！ 2、新能源章节也删除了《50797》、《51096》等规范的解析。 2024 年 11 月 30 日 47 2、陷阱和难点分析： 该类型题目多次考察，考生需熟练掌握最小安全净距概念。 ——题五——大题干同上。 【14-2-P-24】假设配电装置中导体与架构之间的最小空气间隙值（按高海拔修正后）为 2.7m，图中设备搬运时，其设备外廊至导体之间的最小距离（Y）应为下列何值? （A）2.60m （B）3.25m （C）3.45m （D）4.50m 【答案】C 【解答过程】 根据《高压配电装置设计技术规程》（DL/T 5352-2018）图 5.1.2-3，表 5.1.2-1 及 5.1.2 条文说明： 导体与构架之间即为带电部分至接地部分之间，其最小距离根据表 5.1.2-1，应为 A1 值； 导体与设备外廊之间即为无遮拦带电部分至设备外廊之间，求最小距离根据表 5.1.2-1，应为 B1 值。 根据 5.1.2 条文说明可得：B1=A1+750=2700+750=3450mm=3.45m，故选 C。 【小注解析】 1、考点归属：海拔修正 2、陷阱和难点分析： 该题目较为简单，考生需熟练掌握最小安全净距有关知识。 (十) 导线短路摇摆计算 ——题一——题 4-6：某发电厂两台机组均以发电机—变压器组单元接线接入厂内 220kV 屋外敞开式配电装置，220kV 采用双母线接线，设两回出线，厂址海拔高度 1800m，周围为山区。请分析计算并解答下列各小题。 【21-2-P-5】若 220kV 配电装置发电机进线间隔采用快速断路器，两相短路的暂态正序短路电流有效值为 15kA，钢芯铝绞线相间距为 4m、最大弧垂为 1.75m、单位重量为 2.06kg/m，用综合速断短路法确定的进线间隔短路时的钢芯铝绞线摇摆角为下列哪个值？（提示：求电动力与重量比值时不再进行单位换算） A ． 9.5° B ． 20.5° C ． 28.0° D．30.0° 【答案】C 【解答过程】依据《电气一次手册》P708，式（附 10-55） 𝑃 = . 4𝐼(2)′′21 ;1𝑑= . 4 × (√3 × 15)2 × 1 ;14= 34.4 5N/m 𝑝𝑞 = 34.4 5 . 6= 16.71 𝑡 = . 6 + . 5 = .11𝑠 48 √𝑓𝑡 = √1.75 .11 = 1 . 6 由附图 10-19 得 = 8°，故选 C。 附图 10-19 确定组合导线和软导线在短路电流作用下的偏转值曲线 【...
