常用跨越架施工工艺 VIP免费

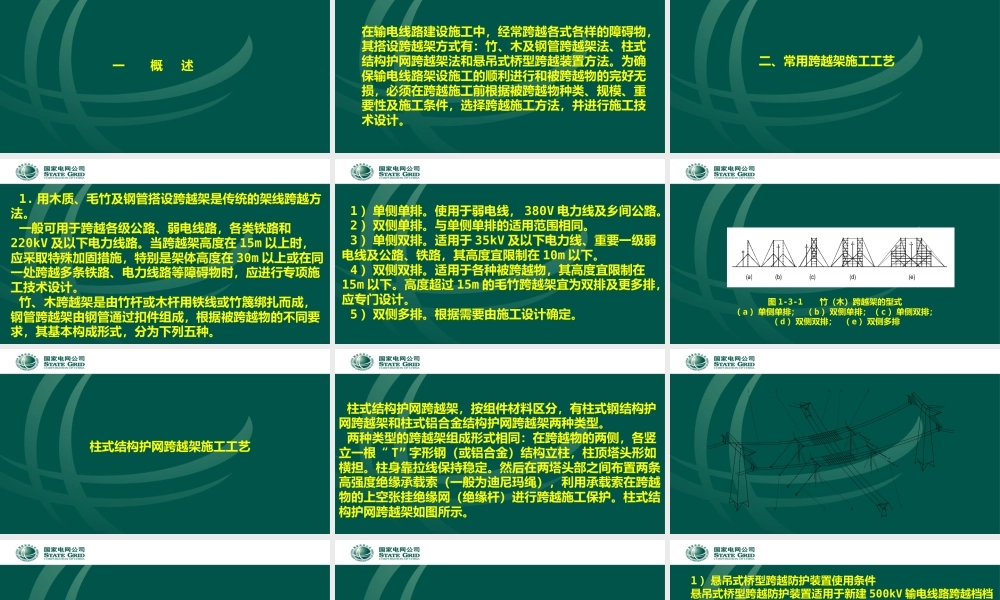

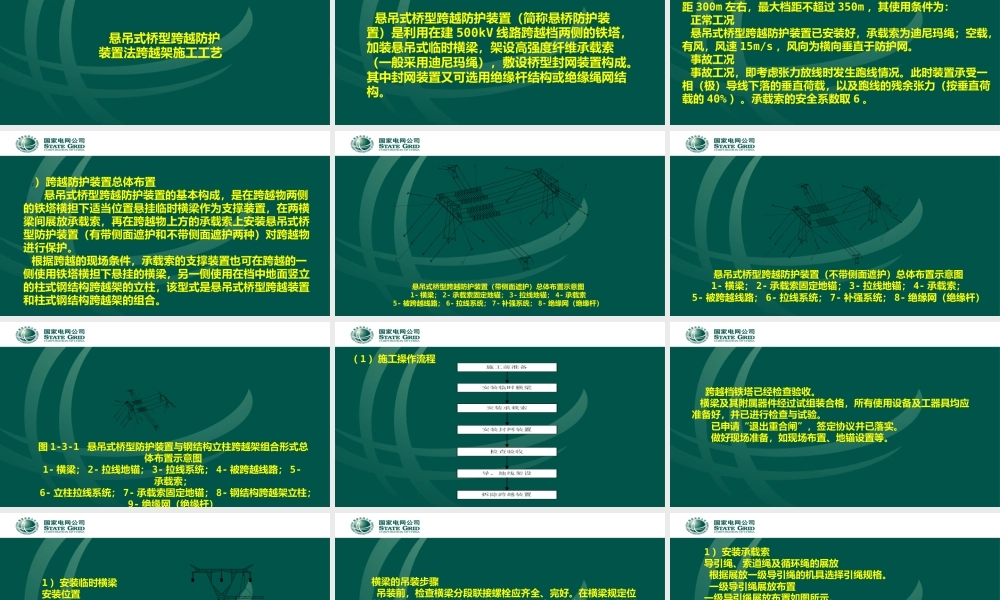

常用跨越施工工艺一 概 述在输电线路建设施工中，经常跨越各式各样的障碍物，其搭设跨越架方式有：竹、木及钢管跨越架法、柱式结构护网跨越架法和悬吊式桥型跨越装置方法。为确保输电线路架设施工的顺利进行和被跨越物的完好无损，必须在跨越施工前根据被跨越物种类、规模、重要性及施工条件，选择跨越施工方法，并进行施工技术设计。二、常用跨越架施工工艺1. 用木质、毛竹及钢管搭设跨越架是传统的架线跨越方法。一般可用于跨越各级公路、弱电线路，各类铁路和220kV 及以下电力线路。当跨越架高度在 15m 以上时，应采取特殊加固措施，特别是架体高度在 30m 以上或在同一处跨越多条铁路、电力线路等障碍物时，应进行专项施工技术设计。竹、木跨越架是由竹杆或木杆用铁线或竹篾绑扎而成，钢管跨越架由钢管通过扣件组成，根据被跨越物的不同要求，其基本构成形式，分为下列五种。1 ）单侧单排。使用于弱电线， 380V 电力线及乡间公路。2 ）双侧单排。与单侧单排的适用范围相同。3 ）单侧双排。适用于 35kV 及以下电力线、重要一级弱电线及公路、铁路，其高度宜限制在 10m 以下。4 ）双侧双排。适用于各种被跨越物，其高度宜限制在15m 以下。高度超过 15m 的毛竹跨越架宜为双排及更多排，应专门设计。5 ）双侧多排。根据需要由施工设计确定。图 1-3-1 竹（木）跨越架的型式（ a ）单侧单排； （ b ）双侧单排；（ c ）单侧双排；（ d ）双侧双排； （ e ）双侧多排柱式结构护网跨越架施工工艺柱式结构护网跨越架，按组件材料区分，有柱式钢结构护网跨越架和柱式铝合金结构护网跨越架两种类型。两种类型的跨越架组成形式相同：在跨越物的两侧，各竖立一根“ T” 字形钢（或铝合金）结构立柱，柱顶塔头形如横担。柱身靠拉线保持稳定。然后在两塔头部之间布置两条高强度绝缘承载索（一般为迪尼玛绳），利用承载索在跨越物的上空张挂绝缘网（绝缘杆）进行跨越施工保护。柱式结构护网跨越架如图所示。.悬吊式桥型跨越防护装置法跨越架施工工艺悬吊式桥型跨越防护装置（简称悬桥防护装置）是利用在建 500kV 线路跨越档两侧的铁塔，加装悬吊式临时横梁，架设高强度纤维承载索（一般采用迪尼玛绳），敷设桥型封网装置构成。其中封网装置又可选用绝缘杆结构或绝缘绳网结构。1 ）悬吊式桥型跨越防护装置使用条件悬吊式桥型跨越防护装置适用于新建 500kV 输电线路跨越档档距 300m 左右，最大档距不超过 350m ，...
