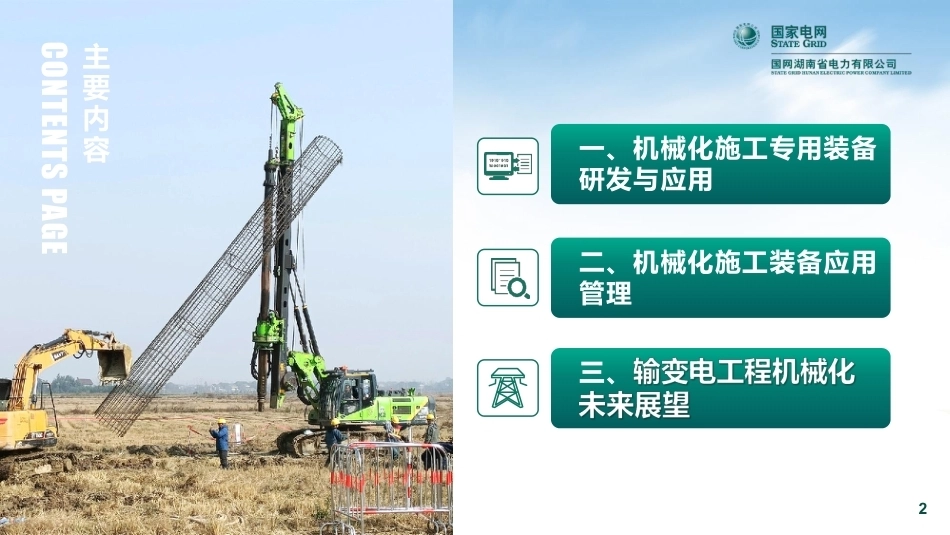

CONTENTS PAGE主要内容三、二、机械化施工装备应用管理一、机械化施工专用装备研发与应用2轻型智能落地抱杆林木砍伐场地平整道路修筑岩石开凿发动机功率最高速度整车尺寸整车重量74kW20km/h 3000×2160×2250mm4050kg土方模块铲斗模块液压破碎模块挖掘模块叉举模块高速锯盘模块滚筒拓荒模块清表模块砍青除障模块窄轨履带运输车具有承载能力大，机动性好，环境适应性强等特点，是一种全天候的专用车辆，适应山地、丘陵的土路、石渣路行驶，具有运输和自装卸物料功能，既能装运型材，也能装运管材，亦能附带装运混泥土、水泥和辅助材料。最大载荷 6吨装载面高度1370mm走行履带宽度2100mm 运输最大管件直径 ≤900mm 适应运输材料长度≤12000mm 水平旋转角度底盘原地转向车架垂直摆转角度前13.4°，后11.7°最大横向坡度 11° 限制起重力矩 9吨米驾驶操作模式无线遥控 满载最大爬坡角度 25°装备简介技术参数u 轨距窄（2.2m）u 山路通过性好u 承载能力大（6t）u 运载重量6吨、最大允许吊重3吨u 机动性好u 可爬30°坡、原地转弯u 塔材运输效率u 25-35t/天序号运输方式运距（km）单趟运输量（t）日运输次数日运量（t/天）1马帮10.261.22索道1//153履带车1平均4.5725-35山地挖孔“五兄弟”传统施工锤头破桩模块化设计变换模块组合数量满足不同桩径桩头整体破碎施工可实现基础施工 “零开挖、零浇筑”适用于输电线路螺旋锚基础成孔通过将螺旋锚杆直接旋入地下，作为输电线路铁塔基础 用于山区复杂地形、坚土、风化岩等地质基础成孔，采取模块化设计底盘模块上装模块4个模块组成整机重量6.88t可采用2t索道运输桅杆动力模块钻杆模块已完成第一阶段模块化的改进，拆装功能已满足设计要求第二阶段结合潜孔钻原理，已完成技术方案设计技术参数技术指标中型参数轻型参数整机全长（mm）1335511890整机宽度(mm)30002600整机高度(mm)32702934最大额定起重量(t)4016主臂长度(m)10.6～489.5～37.1主臂角度(°)-2°~80°-2～80最长主臂+最长副臂（m）48+1637.1+7.1整机重量(t)33.524.8平均接地比压（Mpa）0.0650.05卷扬速度（m/min）140140工法总结越障能力强：可通过30°斜坡整车自重轻：20 吨以内运输宽度窄：2.6m 以内不同属具模块：吊装、安装、转运方便转弯半径小： 4.21 (轮胎外侧)物料搬运吊塔腿拼塔片塔腿拼合夹塔材货叉吊具作业平台轻型智能落地抱杆整 机 重11.76t标准节规格 550×550×2000mm工作高度84m摇臂工作幅度 2~11m额定起吊重量 2×2.5t适用地形山区组塔施工轻型化结构设计构件长度小于3米单件重量不超过350kg轻型智能落地抱杆对比轻型智能落地抱杆传统悬浮抱杆集控绞磨系统绞磨系统、动力站、操作平台智能化、模块化升级实现解决摇臂抱杆起吊、变幅集控操作现有绞磨配套人员多操作全靠经验作业数据无法监控的问题集控绞磨系统长12m，宽2.8米转弯半径6.5m重量35.7吨最大爬坡26°工作高度66.5m号称“没有转不过的弯，没有爬不上的坡”技 术 指 标参 数整机全长（mm）8300整机宽度 (mm)2500整机高度 (mm)3700整机重量 (t)13.8最大工作高度(m)16灯架回转角度(°)±180°发电功率（kW）90主照明灯功率（kW）16主照明灯光通量（lm）1600000辅助照明灯功率（kW）4辅助明灯光通量（lm）400000照明光通量200万流明可持续8小时满足整个照明需求有效解决夜间跨越施工的安全隐患电建照明车弧垂观测系统移动定位模块固定定位模块基站平板遥控装置四个部件组成北斗高精度定位技术激光雷达技术适应全天候施工，可有效解决夜间、雾天无法监测驰度问题 弧垂观测系统解决视频延迟问题10km无线网络覆盖终端平板实施监控重要塔位、走板加装集成摄像头架线可视化装备25t汽车平台跨越架展宽15m伸展高度24m机动性强稳定性高满足10千伏及以下电力线路一般公路快速封网跨越施工机械化施工装备应用管理P20塔基区域丘陵及以上地形宜优先选择履带式施工装备1p 严格控制乡村区域及山地施工装备重量p超40吨装备进入乡村水泥路履带式施工装备转场宜采用平板拖车2转场经过乡村水泥路面宜采用橡胶履带p 钢履带直接行走时应采用橡胶轮胎或钢板或复合材料板等保护路面措施装 备体 系技 术体 系组 织体 系应 用体 系施工现场应优先选用国网公司发布、公司创新研发的专用施工装备3p 严格限制“三无”施工装备进入施工现场山区道路修筑宜采用道路清障车（型号：ZLGL100）挖掘机宜采用中小型4基础施工5超过150千牛·米旋挖钻机进入丘陵以上地形500千伏及以下线路工程宜采用电建钻机KR50DKR100DKR110DKR125ESKR150D适用地层主要用于土层、砂土、卵石、 中风化岩等主要应用于碎石土层、强风化岩 层、 中度风化岩层等硬地块适用范围广，土层、沙卵石、 风化岩等复杂地层应用于挖孔基础、人工掏挖基 础扩孔，适用于土层、沙卵石、风化岩等地层钻头直径600~2400mm400~2400mm600~3200mm根据基础尺寸定制图示适用地层主要用于土层、沙卵石、风化岩等复杂地层，增加边齿提高捞沙钻的入岩能力双层筒钻具有在碎石层钻进效率高、携渣能力强、钻齿损耗小的特点分级钻进多次成孔，首先使用小筒钻减少钻进时的阻力，实现岩石的高效破碎，弥补钻机能力的不足，其扶正装置可以 保证在钻进时桩孔不发生倾斜和偏移主要用于土层、沙卵石、风化岩等复杂地层，增加底部扩孔 器，可实现大孔径钻进。钻头直径600~2600mm600~2600mm600~2400mm600~3200mm图示截齿捞沙钻筒钻(截齿)双底捞沙斗筒钻（牙轮）钻齿选择直接成孔工法3干作业法。钻孔初期钻进速度应缓慢，钻孔时操作人员通过显示器及坑口监测人员信号进行操作，钻斗装土时，装斗量的多少根据不同地质情况确定。干作业法适用于普土、坚土及土夹石等稳定性较好，地下水较少的地质基坑开挖。3直接成孔工法分次成孔工法 分次成孔工法配套施工措施-基坑护壁配套施工措施-钢筋笼吊装机型KR50DKR100DKR110DKR150DKR125ES吊装高度（m）710121310起吊重量（t）1.53.5664山地施工6宜采用2方履带式预拌混凝土罐车或地泵接管进行浇筑p为满足6方以上预拌混凝土罐车、自卸吊汽车直接到达桩位而扩大修路组塔施工7履带式电建起重机（型号：STB400T6）智能集控式轻型落地摇臂抱杆（型号：ZB-2YD-11×84）轻型履带式电建起重机（型号：ZCT160V5）110千伏及以下线路220千伏～500千伏线路物料运输8山地宜采用窄轨履带运输车（型号：WYS-ZL-6）履带式转运车（型号：MH-7Y-2000）窄轨履带运输车履带式转运车现有装备电动化升级u 对电建起重机、电建起重机等成熟装备进行电动化升级高空作业智能化u 研发专用的智能螺栓紧固机器人、间隔棒安装机器人，实现高空作业减员增效多属具配套多功能步履式平台u 研制模块拆装、机动灵活的多属具配套多功能步履式平台，配合设计方案优化，实现全地形机械化施工覆盖三、机械化施工发展前景展望66（一）持续建优健全装备体系—— 前瞻性、全面性、实用性打破高山峻岭地形机械运输瓶颈1开展额定载重1000kg以上的重载无人机创新研发，实现高山峻岭地形索道结构件的机械快速转运攻克高山地形下硬岩快速成孔2推进高山峻岭模块化硬岩成孔等装备研发，实现模块化拆分与便捷化组装，满足特殊地形下的机械化作业需求实现高空组塔“无人化”3加快智能螺栓紧固机器人、伸缩式折臂蜘蛛腿起重机研发，配合多维度铁塔塔材夹持属具，实现塔材夹持举高、高空安装及螺栓紧固机械化替代三、机械化施工发展前景展望67（一）持续建优健全装备体系—— 前瞻性、全面性、实用性实现架线装备电动化、智能化4加快间隔棒智能安装无人机、电动紧线机研发，持续开展集控可视化电动牵张设备及智能导地线压接平台研发，探索电建钻机、电建起重机朝远程操作及自动作业方式转变，有力支撑施工机械向智能化转型实现变电站全过程机械化施工装备再升级5加速变电多功能作业一体机、智能吊装机械等设备的研发，深入推进设备安装机械化，实现变电建设中关键工序的机械化和智能化升级实现高压电缆敷设装备智能化6实现电缆输送机、牵引机、电动展放机装置的电缆输送智能系统控制，通过智能系统设定阈值与对比数据，输出控制指令，确保电缆敷设有序展放坚持“产学研用”高度融合江 苏 泰 信上 海 宝 合分轻重缓急分批次推进机械化施工装备创新完成系列产品成果转换，完成国内“首台套”申报汇报完毕 谢谢！
