变电站一次设备全图解 (1)VIP免费

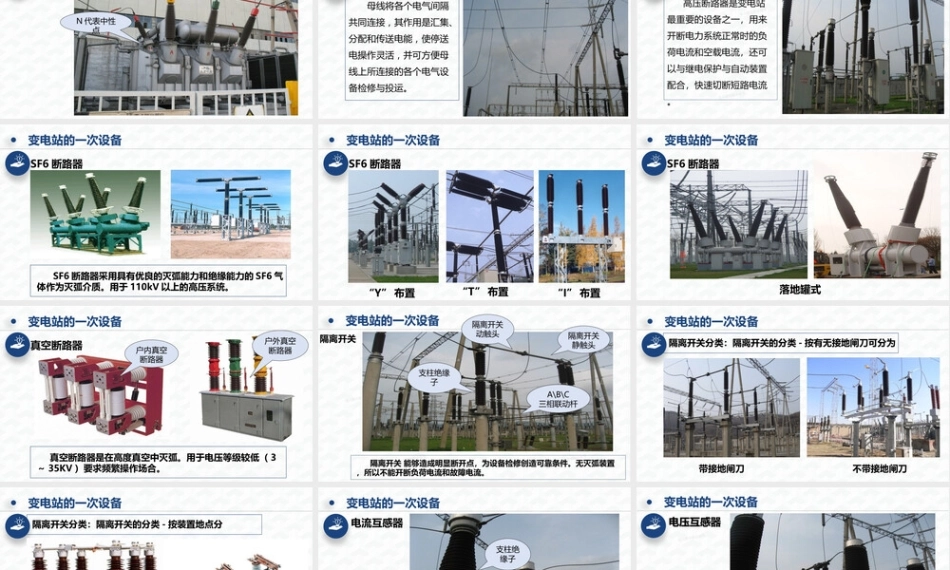

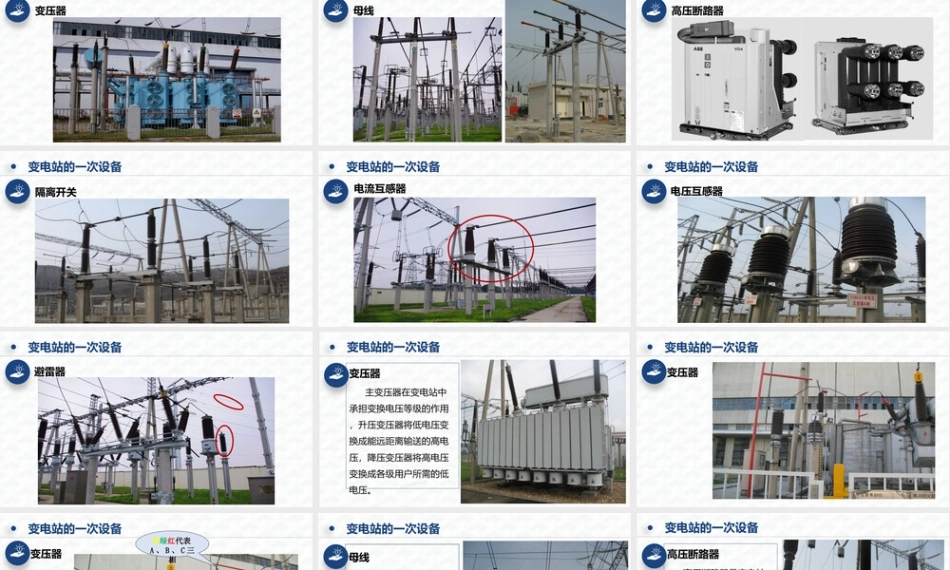

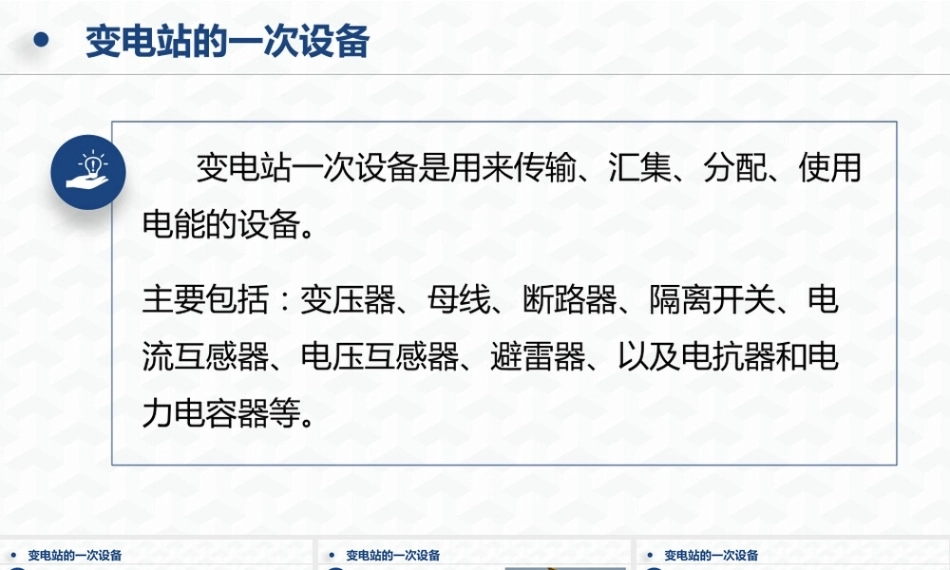

变电站一次设备是用来传输、汇集、分配、使用电能的设备。主要包括：变压器、母线、断路器、隔离开关、电流互感器、电压互感器、避雷器、以及电抗器和电力电容器等。变电站的一次设备变电站的一次设备变压器变电站的一次设备母线变电站的一次设备高压断路器变电站的一次设备隔离开关变电站的一次设备电流互感器变电站的一次设备电压互感器变电站的一次设备避雷器变电站的一次设备变压器变电站的一次设备变压器黄绿红代表A 、 B 、 C 三相N 代表中性点变电站的一次设备母线 母线将各个电气间隔共同连接，其作用是汇集、分配和传送电能，使停送电操作灵活，并可方便母线上所连接的各个电气设备检修与投运。变电站的一次设备SF6 断路器 SF6 断路器采用具有优良的灭弧能力和绝缘能力的 SF6 气体作为灭弧介质。用于 110kV 以上的高压系统。变电站的一次设备SF6 断路器 “Y” 布置“T” 布置“I” 布置变电站的一次设备SF6 断路器 落地罐式变电站的一次设备真空断路器 真空断路器是在高度真空中灭弧。用于电压等级较低（ 3～ 35KV ）要求频繁操作场合。户内真空断路器户外真空断路器变电站的一次设备隔离开关分类：隔离开关的分类 - 按有无接地闸刀可分为带接地闸刀不带接地闸刀变电站的一次设备隔离开关分类：隔离开关的分类 - 按装置地点分户外式户内式变电站的一次设备 电流互感器是将高压系统中的电流或低压系统中的大电流改变为低压的标准小电流 (5A 或 lA) ，供保护、计量、仪表装置使用。同时电流互感器可以将高电压与电气工作人员隔离，并使二次设备简单化。电流互感器支柱绝缘子变电站的一次设备 氧化锌避雷器利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。电压互感器避雷器本体均压环变电站的一次设备 电抗器在电网中可以限制短路电流和高次谐波，母线串联电抗器，作用主要是限制主变低压侧母线短路电流对主变绕组的冲击。电抗器变电站的一次设备 电容器组用于补偿电力系统感性负荷的无功功率，以提高功率因数，改善电压质量，降低线路损耗。。电容器集合式电容器谢谢观看
