GIS设备安装质量强制性措施及质量提升管控指导手册宣贯VIP免费

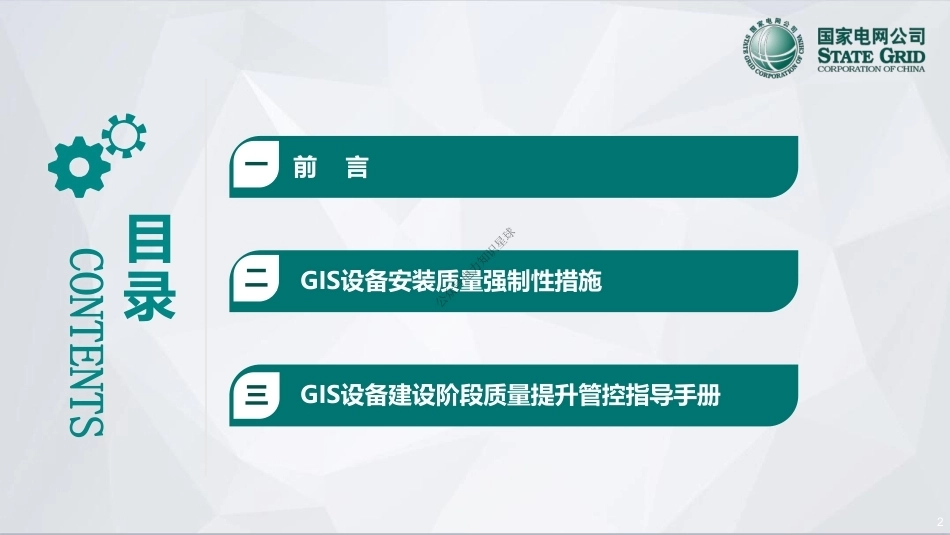

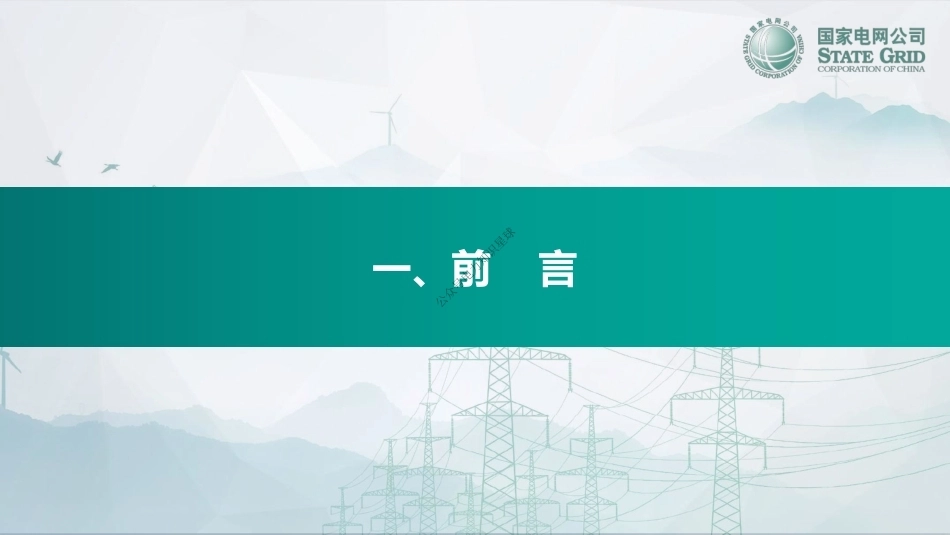

公众号电力知识星球2目录CONTENTS一、前 言一二、 GIS设备安装质量强制性措施二三、 GIS设备建设阶段质量提升管控指导手册三公众号电力知识星球一、前 言公众号电力知识星球为深入贯彻《质量强国建设纲要》精神，全面落实基建“六精四化—精雕细刻提质量”工作要求，切实提高输变电工程GIS设备安装质量水平，国网公司自2024年起组织开展了为期两年的输变电工程GIS设备安装质量提升专项行动。专项行动聚焦工程设计、招标采购、设备制造、到货验收、安装调试、验收移交等六个环节，坚持问题导向、系统治理与专业协同，通过实施全过程精准管控，有效压实了各方责任，强化了工序衔接与工艺优化，在构建GIS设备全生命周期质量保障体系方面取得了积极进展。 前言设备制造招标采购内容覆盖6大环节工程设计安装调试验收移交到货验收公众号电力知识星球验收移交环节到货验收环节为固化专项行动成果、建立长效机制，国网公司系统总结了GIS设备安装质量提升专项行动经验，梳理提炼设备到货验收、安装调试、验收移交环节的质量管控关键措施，制定《GIS设备安装质量强制性措施》，明确到货验收环节“五不得”、安装调试环节“十必须”、验收移交环节“四查验”3类19项质量强制性措施。在深入剖析典型质量问题、研究相关标准规范及技术资料的基础上，编制《GIS设备建设阶段质量提升管控指导手册》，从设计至验收移交阶段，以问题为导向、系统施策，针对性制定了覆盖 GIS 设备建设阶段主要关键环节的质量提升管控要点，为质量管理与技术人员提供清晰指引，系统性提升技能水平，推动运行、物资、厂家等各相关方协同发力，构建统一高效的标准化管控体系。3类19项质量强制性措施“五不得”安装调试环节“十必须”“四查验” 前言公众号电力知识星球二、GIS设备安装质量强制性措施公众号电力知识星球1. GIS（HGIS）设备运输单元冲击记录仪的冲击记录值不得大于3g。2. GIS（HGIS）设备材料未经业主、监理、施工、物资、厂家、运行六方验收，不得进场安装。（管理类）3. GIS（HGIS）设备及附件不得缺失，外观不得存在锈蚀及变形。4. GIS（HGIS）设备的存放场地不得存在积水、腐蚀性气体。5. SF₆、N2气瓶存放时不得暴晒、受潮，不得靠近热源或有油污的地方，不得与其他气瓶混放，气瓶存放地点需平整。GIS设备安装质量强制性措施公众号电力知识星球6. GIS（HGIS）设备就位前，必须对基础及预埋件轴线、标高等复测合格且基础混凝土强度满足设计要求。7. GIS（HGIS）设备安装环境、温湿度、洁净度必须达标。8. GIS（HGIS）设备内部及附件必须平整、无毛刺。9. GIS（HGIS）设备气室开仓后的密封圈、吸附剂必须更换。10. GIS（HGIS）设备法兰螺栓必须紧固有序且通过力矩校验。11. GIS（HGIS）设备补偿型伸缩节必须按照厂家要求参数进行调整。12. GIS（HGIS）设备真空度必须满足厂家技术文件要求。13. GIS（HGIS）设备气室充注的气体必须检测合格且气室压力符合产品技术文件要求。14. GIS（HGIS）设备导体安装后必须测量接触电阻且符合产品技术文件要求。15. GIS（HGIS）设备交流耐压试验必须达到规范要求的试验有效值。GIS设备安装质量强制性措施公众号电力知识星球16.查验GIS（HGIS）设备电气连接可靠且接触良好，传动及闭锁功能良好，所有柜、箱防雨、防潮性能及密封性能良好。17.查验GIS（HGIS）设备各密度继电器压力符合产品技术规范要求，分合闸及储能指示、伸缩节标尺显示正确。18.查验GIS（HGIS）设备及盘柜装置接地齐全、连接可靠且标识清晰。19.查验GIS（HGIS）设备二次接线及信号功能正确可靠，防火封堵应符合规范及设计要求。GIS设备安装质量强制性措施公众号电力知识星球GIS设备安装质量强制性措施条文释义及参建各方责任界定(1) GIS（HGIS）设备运输单元冲击记录仪的冲击记录值不得大于3g。《电气装置安装工程 高压电器施工及验收规范》DL/T 5850—2021第3.2.1条：设备运输和装卸过程中不得倒置、倾翻及碰撞，当装有冲击记录仪时，冲击记录值应符合产品技术文件和合同要求；当无规定时，不应大于3g。公众号电力知识星球(1) GIS（HGIS）设备运输单元冲击记录仪的冲击记录值不得大于3g。释义引申：1）《输变电工程施工质量验收统一表式（2024年版）》变电工程电气专业 表6.3.1：封闭式组合电器运输冲撞记录验收单位现场负责人：制造厂家、运输单位、施工单位、监理单位、建设单位、运行单位。2）《国家电网有限公司关于开展输变电工程GIS设备安装质量提升专项行动的通知》（国家电网基建〔2024〕452号）第10条：冲击记录仪冲击加速度大于3g或不满足产品技术文件要求的情况，应返厂处理。冲击记录在运输过程中如有中断，由厂家负责打开相应隔室检查各部件是否完好，并进行相关试验项目检验。GIS设备安装质量强制性措施条文释义及参建各方责任界定公众号电力知识星球(1) GIS（HGIS）设备运输单元冲击记录仪的冲击记录值不得大于3g。各相关方责任界定：强制性措施条文责任方业主项目部设计单位监理项目部施工项目部设备厂家物资单位运输单位运行单位GIS（HGIS）设备运输单元冲击记录仪的冲击记录值不得大于3g☆ ☆☆★ ★☆★代表主要责任，☆代表次要责任GIS设备安装质量强制性措施条文释义及参建各方责任界定公众号电力知识星球1）《电力建设工程监理规范》DL/T 5434—2021第6.2.2条：项目监理机构应参与主要设备、材料和构配件的开箱验收，验收通过后予以签认，对开箱验收中发现的质量缺陷，由相关单位处理，并经项目监理机构确认。2）《国家电网有限公司监理项目部标准化管理手册 变电工程分册》（2021年版）第5.1条：施工过程阶段材料构配件设备管理，到货验收和开箱检查由总监理工程师组织，业主、施工、物资、厂家等单位相关人员参加；必要时，邀请运维人员参加。开箱检查应填写设备材料开箱检查记录表，参加开箱检查各方共同签署结论。（2）GIS（HGIS）设备材料未经业主、监理、施工、物资、厂家、运行六方验收，不得进场安装。GIS设备安装质量强制性措施条文释义及参建各方责任界定公众号电力知识星球释义引申：1）《国家电网有限公司输变电工程建设质量管理规定》国网（基建/2）112-2022第三十二条：监理项目部负责组织业主、施工、物资、厂家、运行等开展设备材料进场联合验收。对存在质量问题或缺陷的设备材料，提出整改要求，物资供应管理单位负责督促厂家限期整改。2）《国家电网有限公司输变电工程质量验收管理办法》国网（基建/3）188-2022第十三条：甲供物资进场时,总监理工程师组织业主、施工、物资、厂家、运行等单位相关人员，按照物资供货合同、产品技术协议及相关技术标准等进行验收、检验。验收内容包括设备材料实物验收和相关质量证明文件核查,查验设备材料规格、型号技术参数、质量技术文件等，参与各方共同签署验收结论。（2）GIS（HGIS）设备材料未经业主、监理、施工、物资、厂家、运行六方验收，不得进场安装。GIS设备安装质量强制性措施条文释义及参建各方责任界定公众号电力知识星球各相关方责任界定：强制性措施条文责任方业主项目部设计单位监理项目部施工项目部设备厂家物资单位运输单位运行单位GIS（HGIS）设备材料未经业主、监理、施工、物资、厂家、运行六方验收，不得进场安装☆ ★☆☆☆ ☆★代表主要责任，☆代表次要责任（2）GIS（HGIS）设备材料未经业主、监理、施工、物资、厂家、运行六方验收，不得进场安装。GIS设备安装质量强制性措施条文释义及参建各方责任界定公众号电力知识星球《电气装置安装工程 高压电器施工及验收规范》DL/T 5850—2021第6.1.2条：设备及附件外观应无锈蚀、变形现象。密封垫、密封脂、清洁剂和润滑脂应符合产品技术文件要求。组装用的螺栓、垫片、密封圈应数量齐全、外观完好，型号规格应符合产品技术文件要求。(3) GIS（HGIS）设备及附件不得缺失，外观不得存在锈蚀及变形。GIS设备安装质量强制性措施条文释义及参建各方责任界定公众号电力知识星球释义引申：GIS（HGIS）设备、SF₆（含混合气体）及密度继电器的出厂质量证明文件及技术资料应齐全。1）《电气装置安装工程 高压电器施工及验收规范》DL/T 5850—2021第6.1.2条：铭牌、技术文件、出厂试验报告、合格证明及装箱清单应齐全。气体密度继电器的型号规格及数量应符合设计文件要求，并应附有产品合格证和出厂检验报告。第4.1.5条：新六氟化硫气体应有出厂检验报告及合格证明文件。2）《气体绝缘金属封闭开关设备现场交接试验规程》DL/T 618—2022 第8.1.1条：新气到货后，应检查制造厂质量证明书，内容应包括生产厂名称、产品名称、气瓶编号、净重、生产日期和检验报告单。3）《工业六氟化硫》GB/T 12022—2014第6.1.7条：六氟化硫出厂时附有质量合格证，其内容至少应包括：产品名称、生产厂名称；生产日期或批号、充装量、产品技术指标；执行的标准编号、检验员号等。(3) GIS（HGIS）设备及附件不得缺失，外观不得存在锈蚀及变形。GIS设备安装质量强制性措施条文释义及参建各方责任界定公众号电力知识星球(3) GIS（HGIS）设备及附件不得缺失，外观不得存在锈蚀及变形。各相关方责任界定：强制性措施条文责任方业主项目部设计单位监理项目部施工项目部设备厂家物资单位运输单位运行单位GIS（HGIS）设备及附件不得缺失，外观不得存在锈蚀及变形☆ ☆☆★☆ ☆★代表主要责任，☆代表次要责任GIS设备安装质量强制性措施条文释义及参建各方责任界定公众号电力知识星球(4) GIS（HGIS）设备的存放场地不得存在积水、腐蚀性气体。1）《电气装置安装工程 高压电器施工及验收规范》DL/T 5850—2021第6.1.3条：气体绝缘金属封闭开关设备应按原包装置于平整、无积水、无腐蚀性气体的场所，对有防雨要求的设备应采取相应的防雨措施。运输用临时防护罩在安装前应保持完好，不得取下。组装用“O”形圈、吸附剂等有防潮要求的附件、备件、专用工器具及设备专用材料，应置于干燥的室内。套管应水平放置。2）《国家电网有限公司关于开展输变电工程GIS设备安装质量提升专项行动的通知》（国家电网基建〔2024〕452号）第14条：规范设备部件保管。设备应放置于平整坚实、无积水、无腐蚀性气体的场地，运输用临时防护罩在安装前保持完好。绝缘件、密封圈、吸附剂等附件应置于干燥的室内。套管的保管应符合产品技术文件要求，并有可靠的防碰撞措施。GIS设备安装质量强制性措施条文释义及参建各方责任界定公众号电力知识星球(4) GIS（HGIS）设备的存放场地不得存在积水、腐蚀性气体。各相关方责任界定：强制性措施条文责任方业主项目部设计单位监理项目部施工项目部设备厂家物资单位运输单位运行单位GIS（HGIS）设备的存放场地不得存在积水、腐蚀性气体 ☆★☆ ★代表主要责任，☆代表次要责任GIS设备安装质量强制性措施条文释义及参建各方责任界定公众号电力知识星球(5) SF₆、N2气瓶存放时不得暴晒、受潮，不得靠近热源或有油污的地方，不得与其他气瓶混放，气瓶存放地点需平整。1)《电气装置安装工程 高压电器施工及验收规范》DL/T 5850—2021第4.1.1条：六氟化硫气瓶的安全帽、防震圈应齐全，安全帽应拧紧。搬运时应轻装轻卸，不得抛掷、溜放。第4.1.2条：气瓶应存放在防晒、防潮和通风良好的场所，不得靠近有热源和油污的地方，不得将水分和油污黏在阀门上。第4.1.3条：六氟化硫气瓶不得与其他气瓶混放。2)《六氟化硫电气设备中气体管理和检测导则》GB/T 8905—2012第11.5条：六氟化硫气瓶在存放时要有防晒、防潮的遮盖措施。贮存气瓶的场所应宽敞，通风良好，且不准靠近热源及有油污的地方。气瓶安全帽、防震圈应齐全，气瓶应分类存放、注明明显标志，存放气瓶应竖放，...
