小电流接地选线方案VIP免费

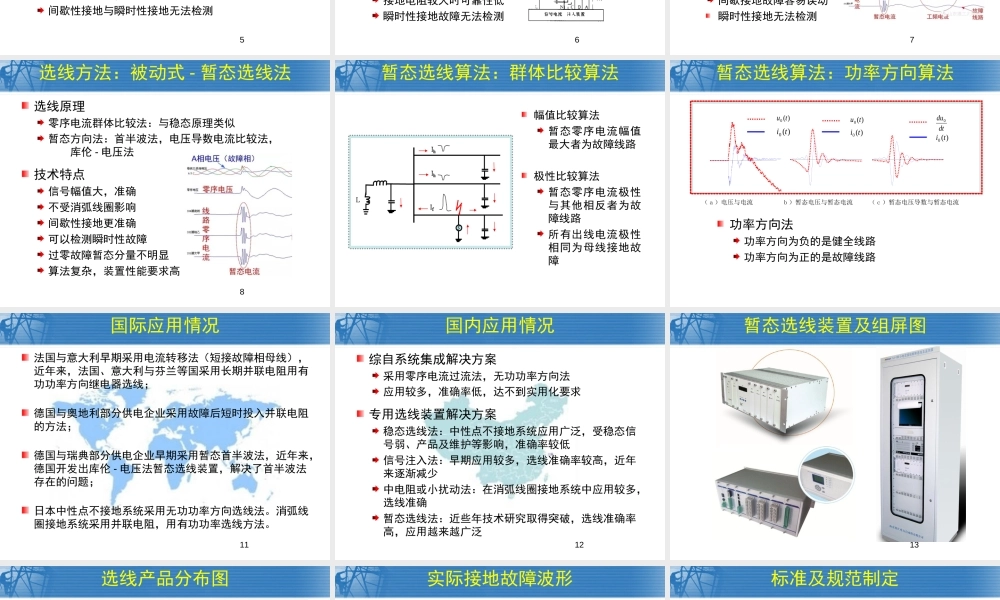

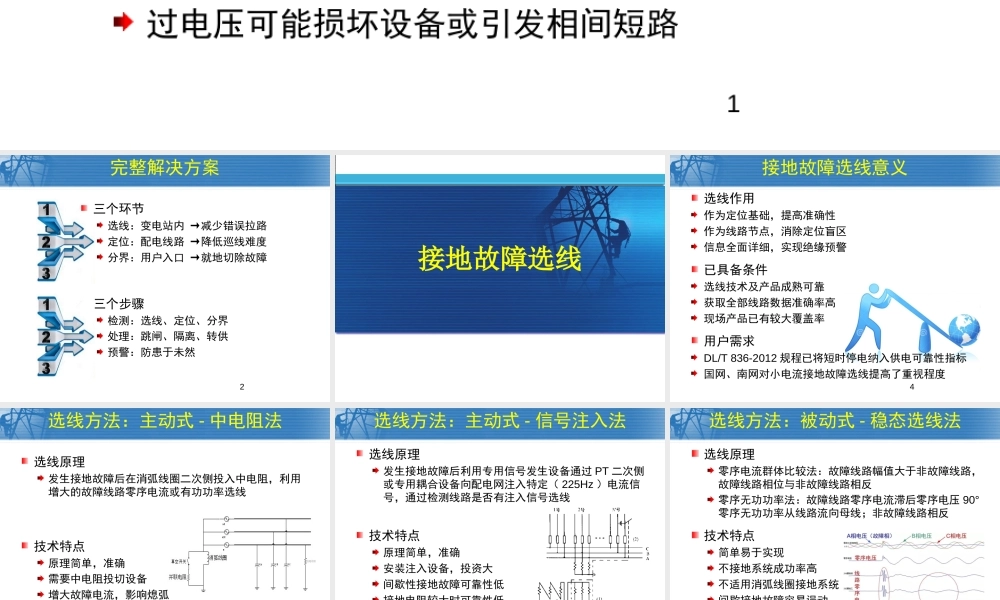

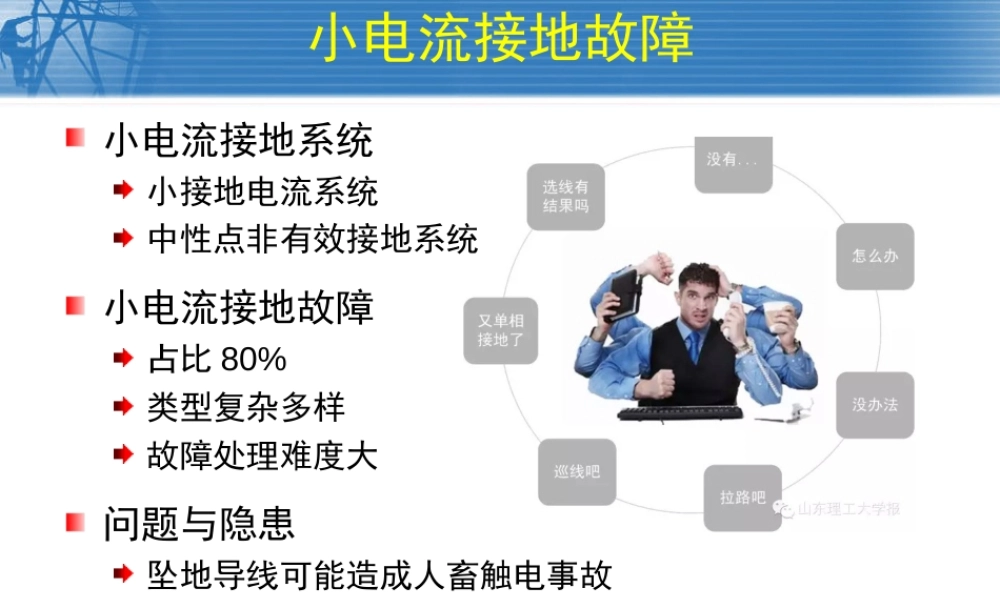

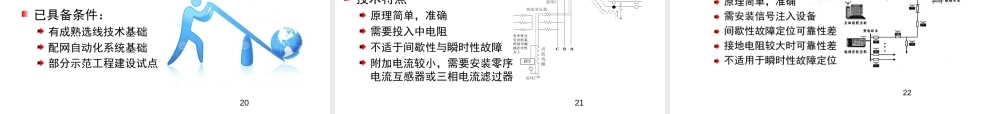

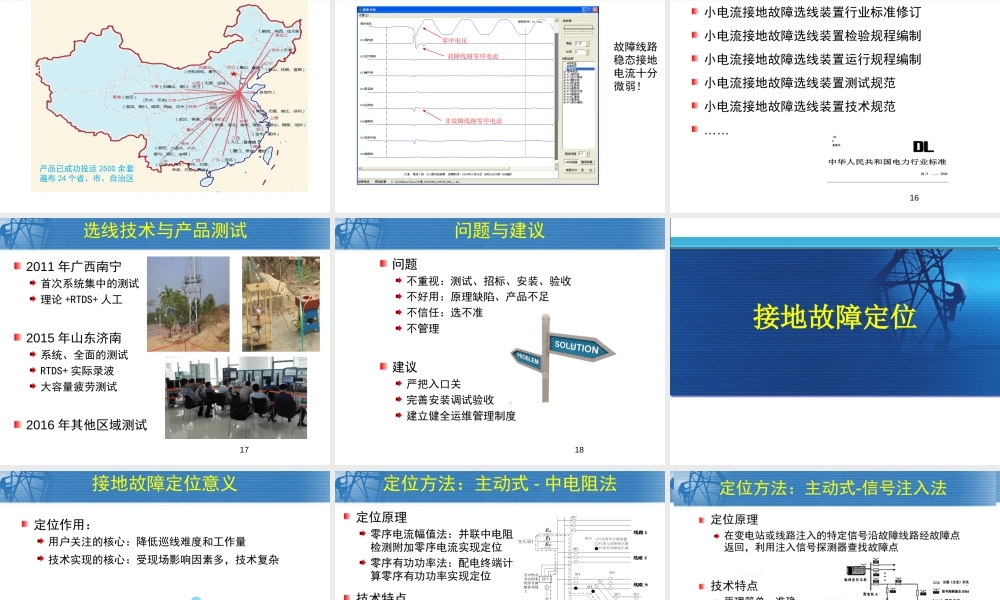

1小电流接地故障小电流接地系统小接地电流系统中性点非有效接地系统小电流接地故障占比 80%类型复杂多样故障处理难度大问题与隐患坠地导线可能造成人畜触电事故过电压可能损坏设备或引发相间短路2完整解决方案三个环节选线：变电站内 →减少错误拉路定位：配电线路 →降低巡线难度分界：用户入口 →就地切除故障三个步骤检测：选线、定位、分界处理：跳闸、隔离、转供预警：防患于未然接地故障选线4接地故障选线意义选线作用作为定位基础，提高准确性作为线路节点，消除定位盲区信息全面详细，实现绝缘预警已具备条件选线技术及产品成熟可靠获取全部线路数据准确率高现场产品已有较大覆盖率用户需求DL/T 836-2012 规程已将短时停电纳入供电可靠性指标国网、南网对小电流接地故障选线提高了重视程度选线原理发生接地故障后在消弧线圈二次侧投入中电阻，利用增大的故障线路零序电流或有功功率选线技术特点原理简单，准确需要中电阻投切设备增大故障电流，影响熄弧间歇性接地与瞬时性接地无法检测5选线方法：主动式 - 中电阻法6选线方法：主动式 - 信号注入法选线原理发生接地故障后利用专用信号发生设备通过 PT 二次侧或专用耦合设备向配电网注入特定（ 225Hz ）电流信号，通过检测线路是否有注入信号选线技术特点原理简单，准确安装注入设备，投资大间歇性接地故障可靠性低接地电阻较大时可靠性低瞬时性接地故障无法检测7选线方法：被动式 - 稳态选线法选线原理零序电流群体比较法：故障线路幅值大于非故障线路，故障线路相位与非故障线路相反零序无功功率法：故障线路零序电流滞后零序电压 90°零序无功功率从线路流向母线；非故障线路相反技术特点简单易于实现不接地系统成功率高不适用消弧线圈接地系统间歇接地故障容易误动瞬时性接地无法检测8选线方法：被动式 - 暂态选线法选线原理零序电流群体比较法：与稳态原理类似暂态方向法：首半波法，电压导数电流比较法， 库伦 - 电压法技术特点信号幅值大，准确不受消弧线圈影响间歇性接地更准确可以检测瞬时性故障过零故障暂态分量不明显算法复杂，装置性能要求高暂态选线算法：群体比较算法幅值比较算法暂态零序电流幅值最大者为故障线路极性比较算法暂态零序电流极性与其他相反者为故障线路所有出线电流极性相同为母线接地故障暂态选线算法：功率方向算法( )u0 t( )0 tudtdu0( )i0 t( )i0 t( )0 ti（ a ）电压与电流 b ）暂态电压与暂态电流 （ c ）暂态电...
