360°透视主变压器 图文结合VIP免费

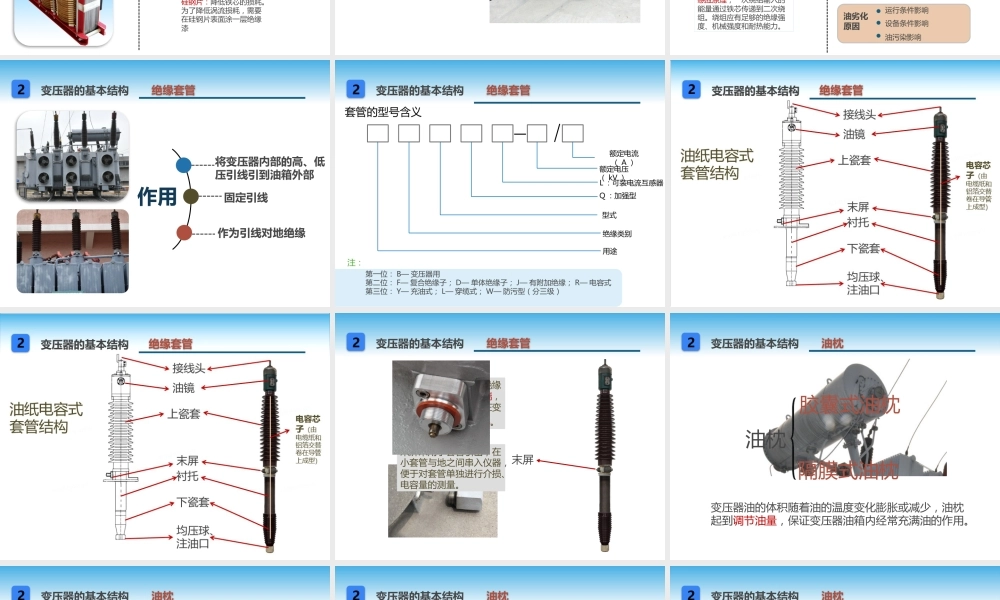

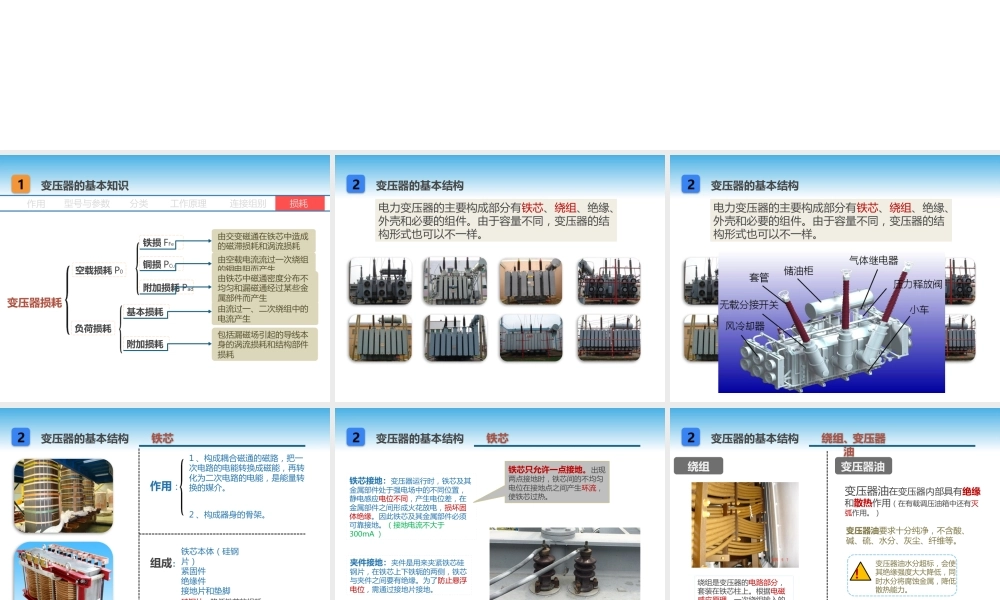

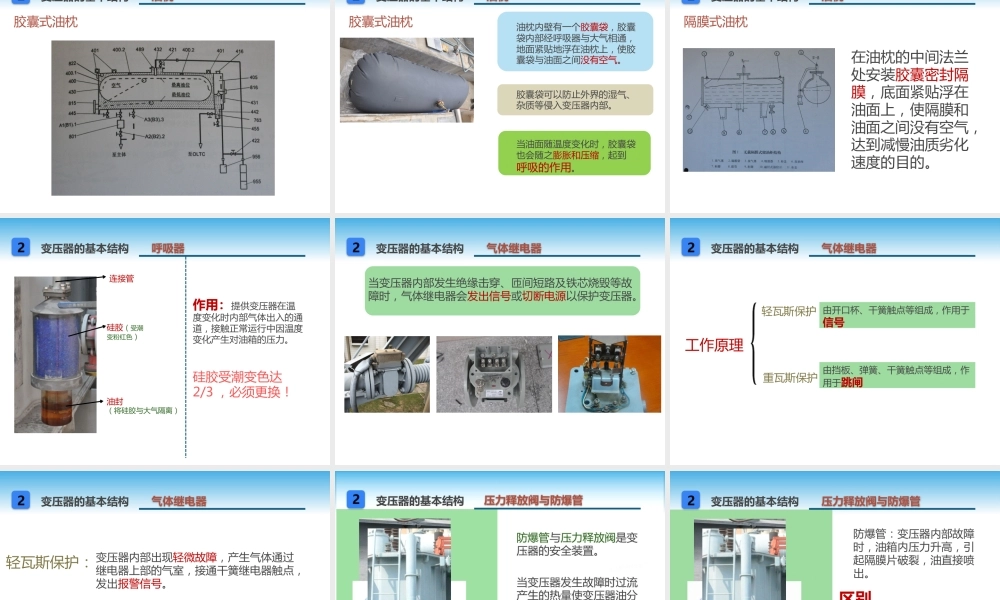

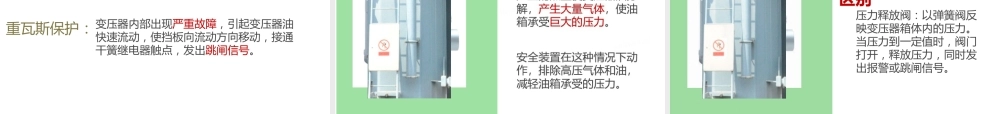

360° 透视主变压器1变压器的基本知识连接组别作用型号与参数分类工作原理损耗变压器损耗空载损耗 P0负荷损耗铁损 FFe铜损 PCU附加损耗 Pad基本损耗附加损耗由交变磁通在铁芯中造成的磁滞损耗和涡流损耗由空载电流流过一次绕组的铜电阻而产生由铁芯中磁通密度分布不均匀和漏磁通经过某些金属部件而产生由流过一、二次绕组中的电流产生包括漏磁场引起的导线本身的涡流损耗和结构部件损耗2变压器的基本结构电力变压器的主要构成部分有铁芯、绕组、绝缘、外壳和必要的组件。由于容量不同，变压器的结构形式也可以不一样。2变压器的基本结构电力变压器的主要构成部分有铁芯、绕组、绝缘、外壳和必要的组件。由于容量不同，变压器的结构形式也可以不一样。2变压器的基本结构 铁芯作用： 组成：硅钢片：降低铁芯的损耗。为了降低涡流损耗，需要在硅钢片表面涂一层绝缘漆1 、构成耦合磁通的磁路，把一次电路的电能转换成磁能，再转化为二次电路的电能，是能量转换的媒介。2 、构成器身的骨架。铁芯本体（硅钢片）紧固件绝缘件接地片和垫脚2变压器的基本结构铁芯接地：变压器运行时，铁芯及其金属部件处于强电场中的不同位置，静电感应电位不同，产生电位差，在金属部件之间形成火花放电，损坏固体绝缘。因此铁芯及其金属部件必须可靠接地。（接地电流不大于300mA ）夹件接地：夹件是用来夹紧铁芯硅钢片，在铁芯上下铁轭的两侧，铁芯与夹件之间要有绝缘。为了防止悬浮电位，需通过接地片接地。铁芯只允许一点接地。出现两点接地时，铁芯间的不均匀电位在接地点之间产生环流，使铁芯过热。 铁芯2变压器的基本结构 绕组、绕组是变压器的电路部分，套装在铁芯柱上。根据电磁感应原理，一次绕组输入的能量通过铁芯传递到二次绕组。绕组应有足够的绝缘强度、机械强度和耐热能力。绕组变压器油变压器油在变压器内部具有绝缘和散热作用（在有载调压油箱中还有灭弧作用。）！变压器油水分超标，会使其绝缘强度大大降低，同时水分将腐蚀金属，降低散热能力。变压器油要求十分纯净，不含酸、碱、硫、水分、灰尘、纤维等。 变压器油油劣化原因运行条件影响设备条件影响油污染影响2变压器的基本结构 绝缘套管作用固定引线将变压器内部的高、低压引线引到油箱外部作为引线对地绝缘2变压器的基本结构 绝缘套管套管的型号含义用途绝缘类别型式Q ：加强型L ：可装电流互感器额定电压（ kV ）额定电流（ A ）注：第一位： B— 变压器用第二位： F—...
