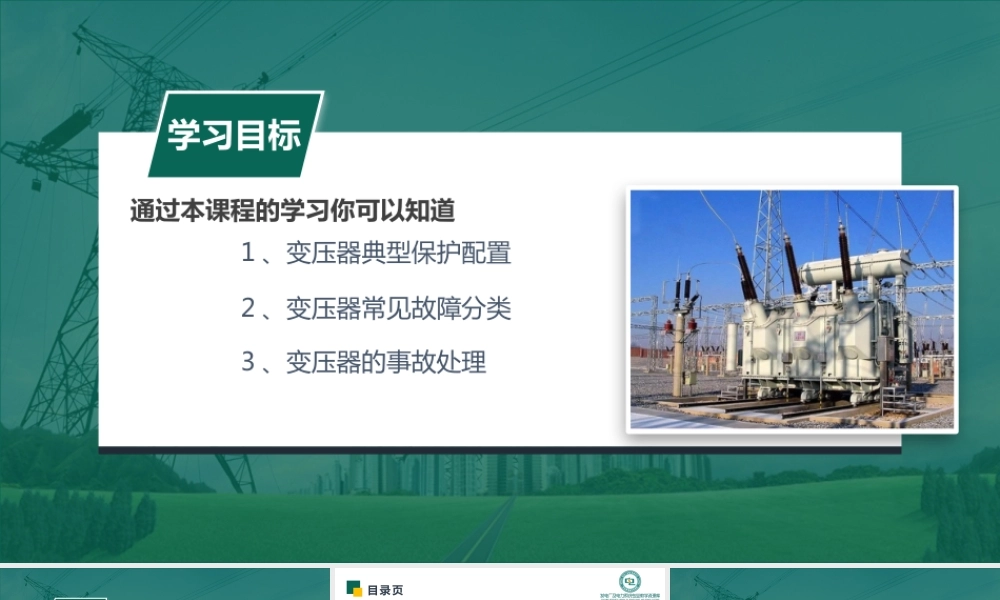

学习目标通过本课程的学习你可以知道1 、变压器典型保护配置2 、变压器常见故障分类3 、变压器的事故处理断路器异常或事故？课程导入变压器发生异常或事故？ 变压器是电网重要且昂贵的核心设备，通常会为其配置完善的保护装置。当其运行状态异常甚至事故时通常都是按照相应的事故现象和保护动作情况开展分析并进行处置。变压器的典型保护配置第一章变压器的异常状态和故障分类第二章目录页变压器的异常及事故处理第三章第一章变压器的典型保护配置变压器保护配置1. 变压器故障时能迅速将其与所有电源断开。2. 做母线、线路与变压器相连的元件的后备保护。3. 不正常运行时能发出报警信号。变压器保护配置的基本要求110kV 变压器的典型保护配置差动保护功能作用：主变发生内部故障的主保护。保护范围：各侧开关差动 CT 至主变内部、含主变高、中压侧套管等。110kV 变压器的典型保护配置110kV 变压器的典型保护配置高压侧后备保护高压侧复压过流保护功能作用：作为主变内部故障的后备保护，同时又作为主变中低压侧后备保护的后备。主变中低压有电源时可作为 110kV 线路、 110kV 母线的后备保护。保护范围：主变、 10kV 系统、 35kV 系统、 110kV 线路（主变中低压有电源时）、 110kV 母线（主变中低压有电源时）等。110kV 变压器的典型保护配置高压侧后备保护间隙保护、零序电压保护功能作用：作为主变中性点不接地运行时发生接地故障的后备保护。保护范围：主变、 110kV 系统等。110kV 变压器的典型保护配置110kV 变压器的典型保护配置低压侧后备保护低压侧复压方向过流保护功能作用：通常方向指向母线，作为 10kV 线路、 10kV 母线故障的后备保护。保护范围： 10kV 母线、 10kV 线路。低压侧复压过流保护功能作用：作为 10kV 线路、 10kV 母线故障的后备保护。主变低压有电源时可作为主变内部的后备保护。保护范围： 10kV 母线10kV 线路主变（主变低压有电源时）等第二章变压器的异常状态和故障分类变压器的故障分类2. 油箱外部故障1. 油箱内部故障变压器常见故障3. 辅助设备故障变压器油箱内部故障 变压器绕组相间短路 变压器绕组匝间短路 变压器绕组接地故障 铁芯故障 危害：短路产生电弧烧坏线圈的绝缘和变压器的铁芯，甚至引起绝缘材料、冷却油强烈汽化，导致油箱爆炸，变压器着火。变压器油箱外部故障 绝缘套管相间短路或接地短路 引出线上相间短路或接地短路 危害：...
