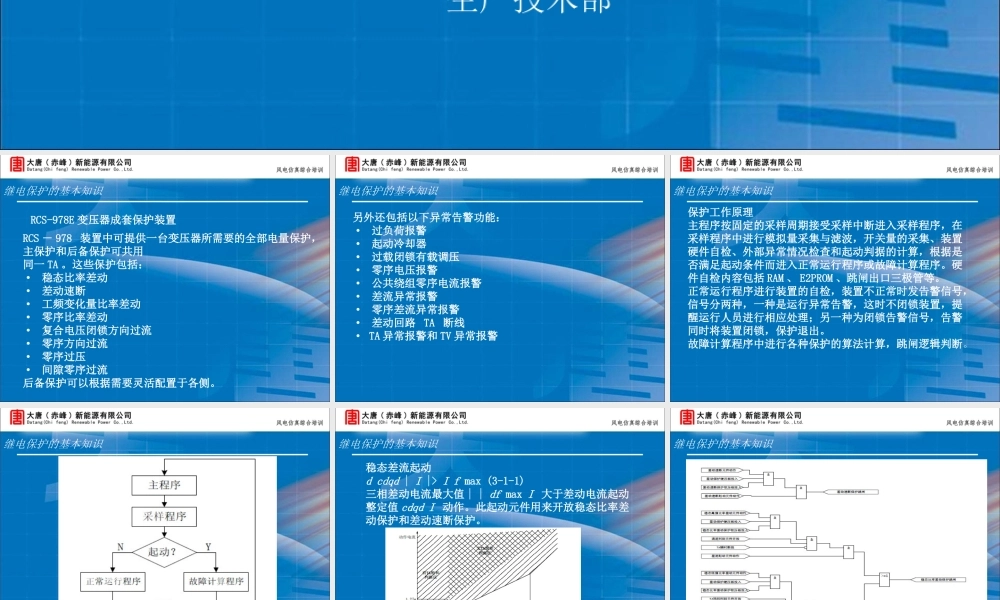

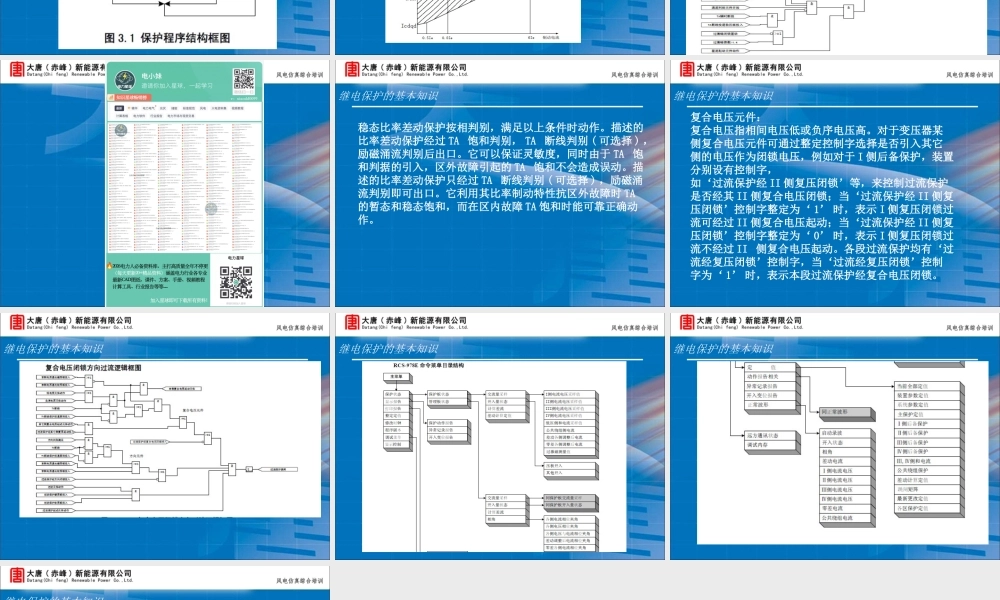

主变保护装置（ 978 ）生产技术部继电保护的基本知识RCS-978E 变压器成套保护装置RCS － 978 装置中可提供一台变压器所需要的全部电量保护，主保护和后备保护可共用同一 TA 。这些保护包括：· 稳态比率差动· 差动速断· 工频变化量比率差动· 零序比率差动· 复合电压闭锁方向过流· 零序方向过流· 零序过压· 间隙零序过流后备保护可以根据需要灵活配置于各侧。继电保护的基本知识另外还包括以下异常告警功能：· 过负荷报警· 起动冷却器· 过载闭锁有载调压· 零序电压报警· 公共绕组零序电流报警· 差流异常报警· 零序差流异常报警· 差动回路 TA 断线· TA 异常报警和 TV 异常报警继电保护的基本知识保护工作原理主程序按固定的采样周期接受采样中断进入采样程序，在采样程序中进行模拟量采集与滤波，开关量的采集、装置硬件自检、外部异常情况检查和起动判据的计算，根据是否满足起动条件而进入正常运行程序或故障计算程序。硬件自检内容包括 RAM 、 E2PROM 、跳闸出口三极管等。正常运行程序进行装置的自检，装置不正常时发告警信号，信号分两种，一种是运行异常告警，这时不闭锁装置，提醒运行人员进行相应处理；另一种为闭锁告警信号，告警同时将装置闭锁，保护退出。故障计算程序中进行各种保护的算法计算，跳闸逻辑判断。继电保护的基本知识继电保护的基本知识稳态差流起动d cdqd | I |> I f max (3-1-1)三相差动电流最大值 | | df max I 大于差动电流起动整定值 cdqd I 动作。此起动元件用来开放稳态比率差动保护和差动速断保护。继电保护的基本知识继电保护的基本知识稳态比率差动保护按相判别，满足以上条件时动作。描述的比率差动保护经过 TA 饱和判别， TA 断线判别 ( 可选择 ) ，励磁涌流判别后出口。它可以保证灵敏度，同时由于 TA 饱和判据的引入，区外故障引起的 TA 饱和不会造成误动。描述的比率差动保护只经过 TA 断线判别 ( 可选择 ) ，励磁涌流判别即可出口。它利用其比率制动特性抗区外故障时 TA 的暂态和稳态饱和，而在区内故障 TA 饱和时能可靠正确动作。继电保护的基本知识复合电压元件：复合电压指相间电压低或负序电压高。对于变压器某侧复合电压元件可通过整定控制字选择是否引入其它侧的电压作为闭锁电压，例如对于 I 侧后备保护，装置分别设有控制字，如‘过流保护经 II 侧复压闭锁’等，来控制过流保护是否经其 II 侧复合...
