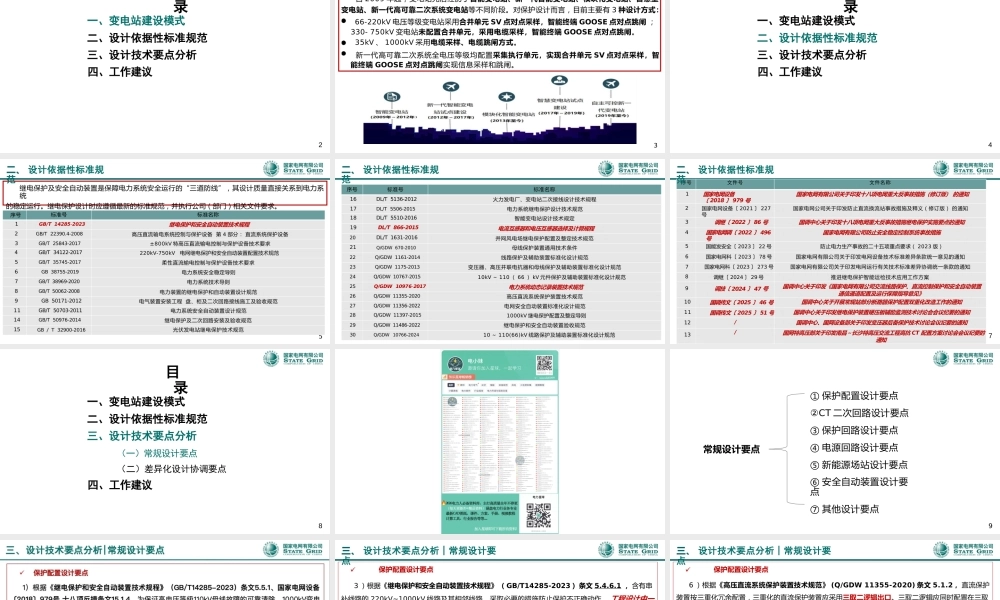

继电保护和安全自动装置工程 设计要点宣贯国调中心2025 年 8月一、变电站建设模式二、设计依据性标准规范三、设计技术要点分析四、工作建议目 录2自 2009 年起，变电站先后经历了智能变电站、新一代智能变电站、模块化变电站、智慧型变电站、新一代高可靠二次系统变电站等不同阶段。对保护设计而言，目前主要有 3 种设计方式： 66-220kV 电压等级变电站采用合并单元 SV 点对点采样，智能终端 GOOSE 点对点跳闸 ；330- 750kV 变电站未配置合并单元，采用电缆采样，智能终端 GOOSE 点对点跳闸。 35kV 、 1000kV 采用电缆采样、电缆跳闸方式。 新一代高可靠二次系统全电压等级均配置采集执行单元，实现合并单元 SV 点对点采样，智能终端 GOOSE 点对点跳闸实现信息采样和跳闸。一、 变电站建设模式3一、变电站建设模式二、设计依据性标准规范三、设计技术要点分析四、工作建议目 录45继电保护及安全自动装置是保障电力系统安全运行的“三道防线”，其设计质量直接关系到电力系统的稳定运行。继电保护设计时应遵循最新的标准规范，并执行公司（部门）相关文件要求。序号标准号标准名称1GB/T 14285-2023继电保护和安全自动装置技术规程2GB/T 22390.4-2008高压直流输电系统控制与保护设备 第 4 部分： 直流系统保护设备3GB/T 25843-2017±800kV 特高压直流输电控制与保护设备技术要求4GB/T 34122-2017220kV-750kV 电网继电保护和安全自动装置配置技术规范5GB/T 35745-2017柔性直流输电控制与保护设备技术要求6GB 38755-2019电力系统安全稳定导则7GB/T 38969-2020电力系统技术导则8GB/T 50062-2008电力装置的继电保护和自动装置设计规范9GB 50171-2012电气装置安装工程 盘、柜及二次回路接线施工及验收规范11GB/T 50703-2011电力系统安全自动装置设计规范14GB/T 50976-2014继电保护及二次回路安装及验收规范15GB ／ T 32900-2016光伏发电站继电保护技术规范二、 设计依据性标准规范序号标准号标准名称16DL/T 5136-2012火力发电厂、变电站二次接线设计技术规程17DL/T 5506-2015电力系统继电保护设计技术规范18DL/T 5510-2016智能变电站设计技术规定19DL/T 866-2015电流互感器和电压互感器选择及计算规程20DL/T 1631-2016并网风电场继电保护配置及整定技术规范21Q/GDW 670-2010母线保护装置通用技术条件22Q/GDW 1161-2014线路保护及辅助装置标准化设计规范23Q/GDW 1175-2013变压器、高压并联电...
