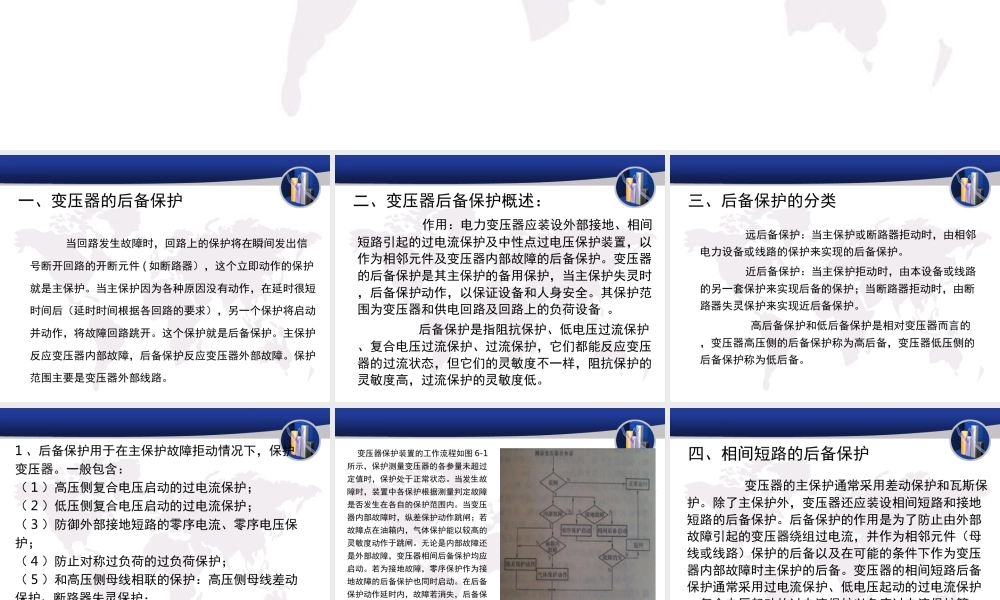

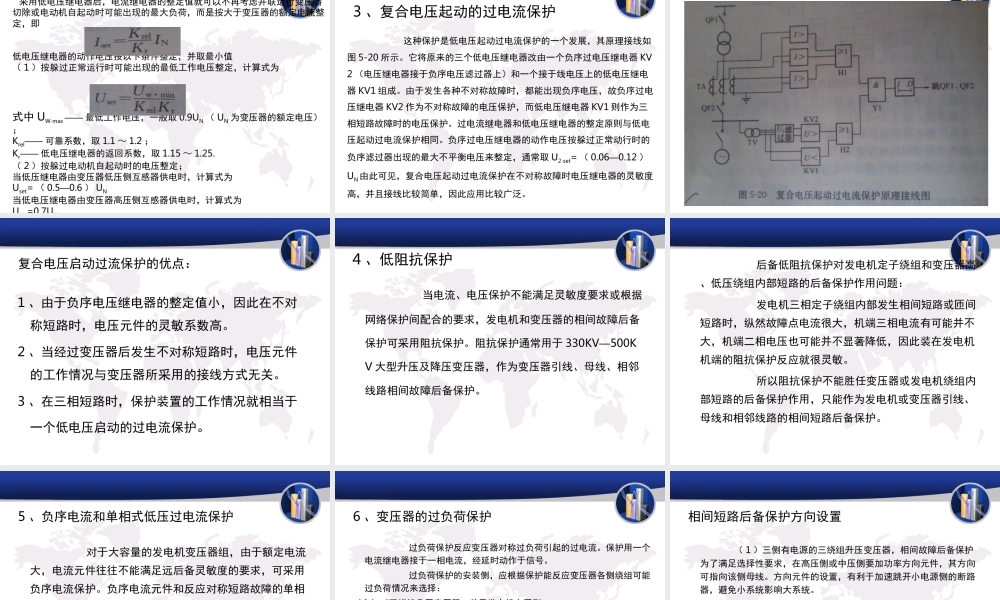

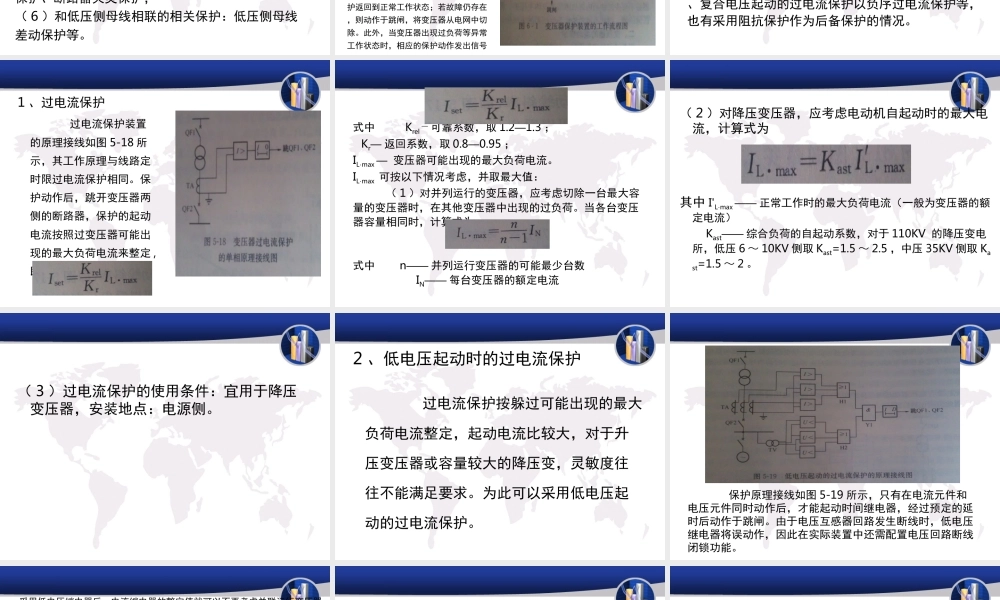

主变后备保护原理和保护范围一、变压器的后备保护 当回路发生故障时，回路上的保护将在瞬间发出信号断开回路的开断元件 ( 如断路器），这个立即动作的保护就是主保护。当主保护因为各种原因没有动作，在延时很短时间后（延时时间根据各回路的要求），另一个保护将启动并动作，将故障回路跳开。这个保护就是后备保护。主保护反应变压器内部故障，后备保护反应变压器外部故障。保护范围主要是变压器外部线路。二、变压器后备保护概述： 作用：电力变压器应装设外部接地、相间短路引起的过电流保护及中性点过电压保护装置，以作为相邻元件及变压器内部故障的后备保护。变压器的后备保护是其主保护的备用保护，当主保护失灵时，后备保护动作，以保证设备和人身安全。其保护范围为变压器和供电回路及回路上的负荷设备 。 后备保护是指阻抗保护、低电压过流保护、复合电压过流保护、过流保护，它们都能反应变压器的过流状态，但它们的灵敏度不一样，阻抗保护的灵敏度高，过流保护的灵敏度低。三、后备保护的分类 远后备保护：当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。 近后备保护：当主保护拒动时，由本设备或线路的另一套保护来实现后备的保护；当断路器拒动时，由断路器失灵保护来实现近后备保护。 高后备保护和低后备保护是相对变压器而言的，变压器高压侧的后备保护称为高后备，变压器低压侧的后备保护称为低后备。1 、后备保护用于在主保护故障拒动情况下，保护变压器。一般包含：（ 1 ）高压侧复合电压启动的过电流保护；（ 2 ）低压侧复合电压启动的过电流保护；（ 3 ）防御外部接地短路的零序电流、零序电压保护；（ 4 ）防止对称过负荷的过负荷保护；（ 5 ）和高压侧母线相联的保护：高压侧母线差动保护、断路器失灵保护；（ 6 ）和低压侧母线相联的相关保护：低压侧母线差动保护等。 变压器保护装置的工作流程如图 6-1所示，保护测量变压器的各参量未超过定值时，保护处于正常状态。当发生故障时，装置中各保护根据测量判定故障是否发生在各自的保护范围内。当变压器内部故障时，纵差保护动作跳闸；若故障点在油箱内，气体保护能以较高的灵敏度动作于跳闸。无论是内部故障还是外部故障，变压器相间后备保护均应启动。若为接地故障，零序保护作为接地故障的后备保护也同时启动。在后备保护动作延时内，故障若消失，后备保护返回到正常工作状态；若故障仍存在，则动作于跳闸，将变压器从电...
