变电站接地施工标准VIP免费

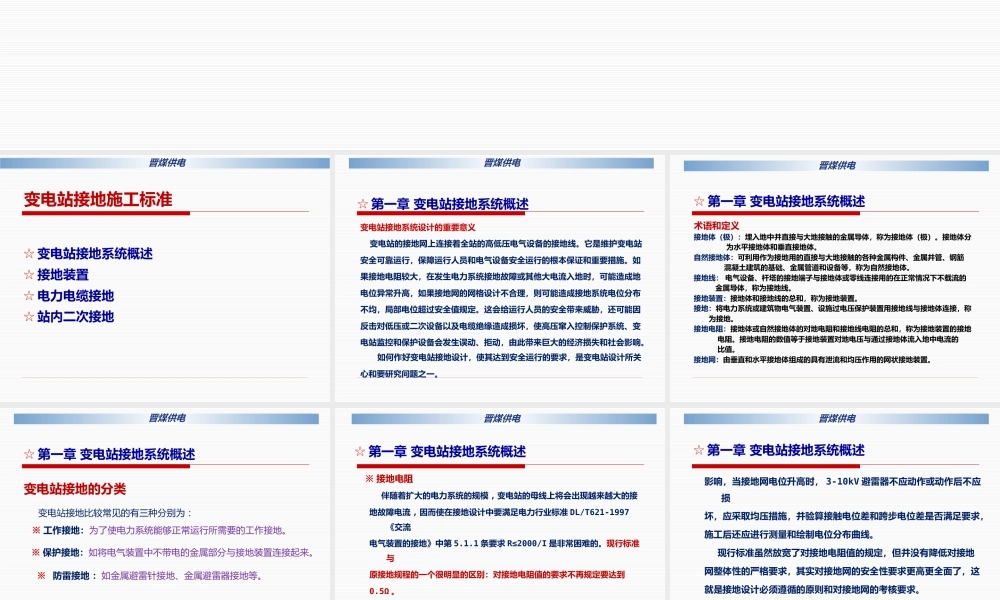

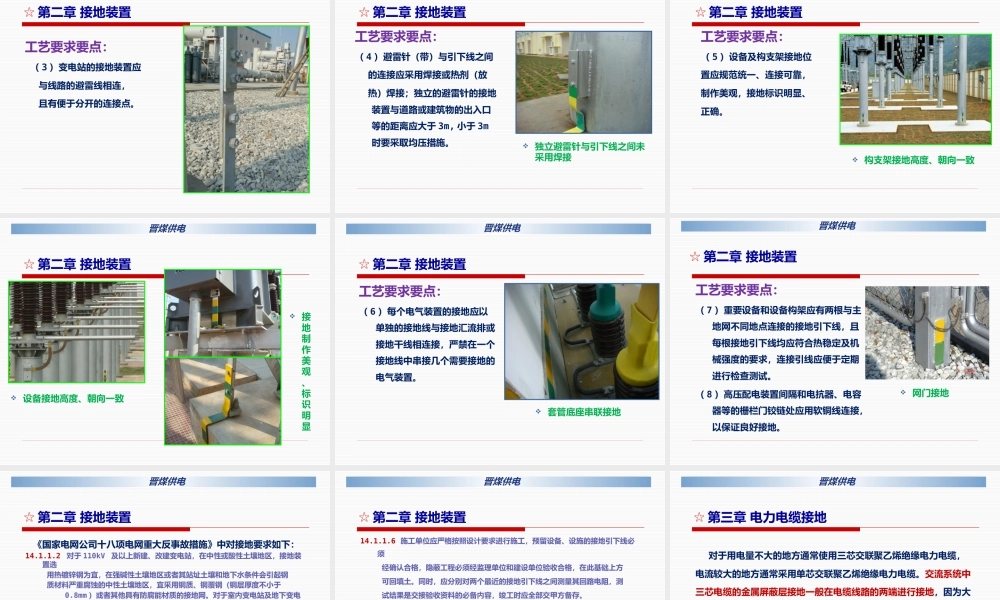

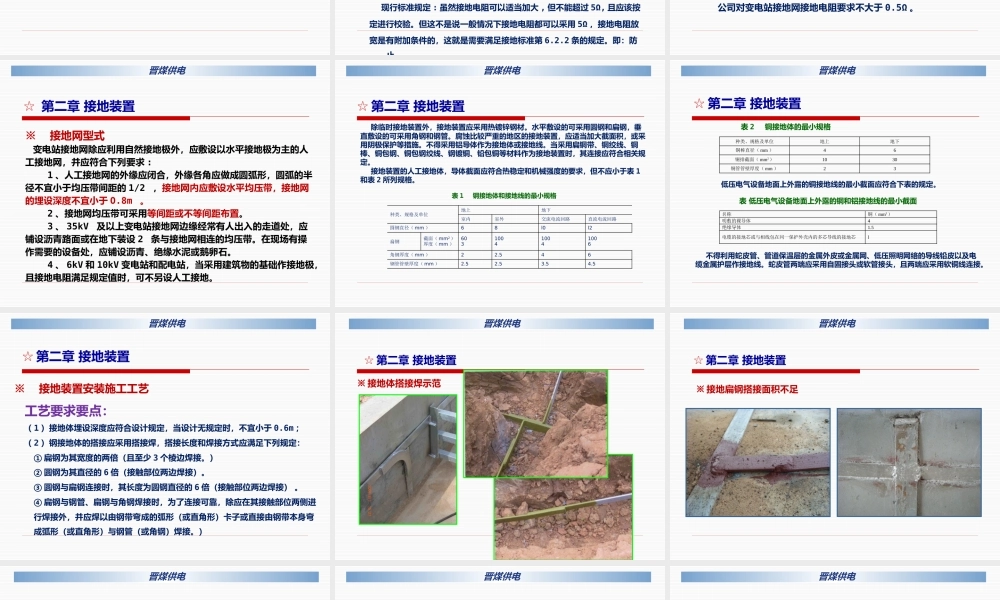

变电站接地施工标准变电站接地施工标准☆ 变电站接地系统概述☆ 接地装置☆ 电力电缆接地☆ 站内二次接地 晋煤供电☆ 第一章 变电站接地系统概述变电站接地系统设计的重要意义 变电站的接地网上连接着全站的高低压电气设备的接地线。它是维护变电站安全可靠运行，保障运行人员和电气设备安全运行的根本保证和重要措施。如果接地电阻较大，在发生电力系统接地故障或其他大电流入地时，可能造成地电位异常升高，如果接地网的网格设计不合理，则可能造成接地系统电位分布不均，局部电位超过安全值规定。这会给运行人员的安全带来威胁，还可能因反击对低压或二次设备以及电缆绝缘造成损坏，使高压窜入控制保护系统、变电站监控和保护设备会发生误动、拒动，由此带来巨大的经济损失和社会影响。如何作好变电站接地设计，使其达到安全运行的要求，是变电站设计所关心和要研究问题之一。 晋煤供电☆ 第一章 变电站接地系统概述术语和定义接地体（极）：埋入地中并直接与大地接触的金属导体，称为接地体（极）。接地体分 为水平接地体和垂直接地体。自然接地体：可利用作为接地用的直接与大地接触的各种金属构件、金属井管、钢筋 混凝土建筑的基础、金属管道和设备等，称为自然接地体。接地线： 电气设备、杆塔的接地端子与接地体或零线连接用的在正常情况下不载流的 金属导体，称为接地线。接地装置：接地体和接地线的总和，称为接地装置。接地：将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称 为接地。接地电阻：接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地 电阻。接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的 比值。接地网：由垂直和水平接地体组成的具有泄流和均压作用的网状接地装置。 晋煤供电☆ 第一章 变电站接地系统概述变电站接地的分类 变电站接地比较常见的有三种分别为： ※ 工作接地：为了使电力系统能够正常运行所需要的工作接地。 ※ 保护接地：如将电气装置中不带电的金属部分与接地装置连接起来。 ※ 防雷接地 ：如金属避雷针接地、金属避雷器接地等。 晋煤供电☆ 第一章 变电站接地系统概述 ※ 接地电阻 伴随着扩大的电力系统的规模 , 变电站的母线上将会出现越来越大的接地故障电流 , 因而使在接地设计中要满足电力行业标准 DL/T621-1997《交流电气装置的接地》中第 5.1.1 条要求 R≤2000/I 是非常困难的。现行标...
