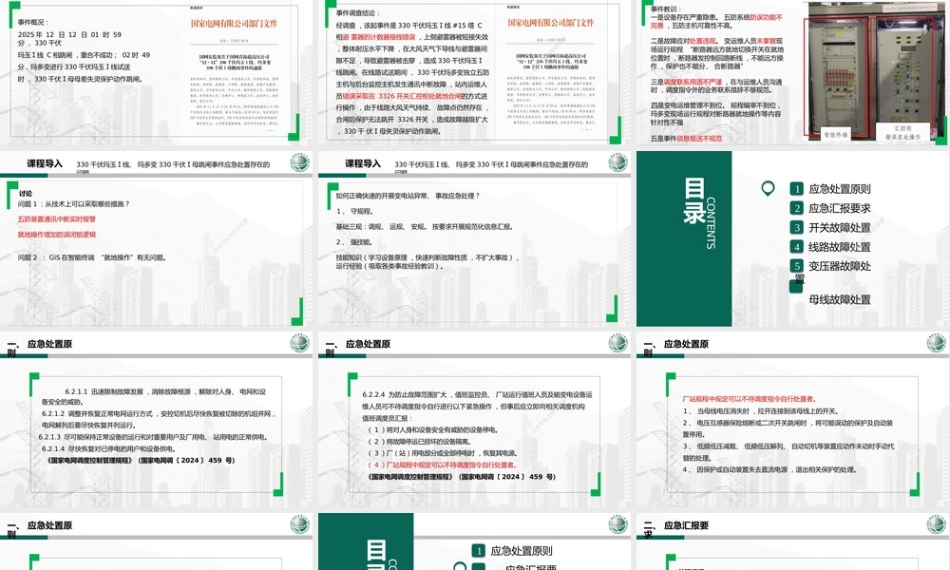

变电站应急处置及典型案例设备部国网技术学院 事件概况：2025 年 12 日 12 日 01 时 59分 ， 330 千伏玛玉Ⅰ线 C 相跳闸 ，重合不成功； 02 时 49分，玛多变进行 330 千伏玛玉Ⅰ线试送时 ， 330 千伏Ⅰ母母差失灵保护动作跳闸。课程导入 330 千伏玛玉Ⅰ线、 玛多变 330 千伏Ⅰ母跳闸事件应急处置存在的问题事件调查结论：经调查 ，该起事件是 330 千伏玛玉Ⅰ线 #15 塔 C相避 雷器的计数器接线错误 ，上侧避雷器被短接失效 ，整体耐压水平下降 ，在大风天气下导线与避雷器间隙不足 ，导致避雷器被击穿 ，造成 330 千伏玛玉Ⅰ线跳闸。在线路试送期间 ， 330 千伏玛多变独立五防主机与后台监控主机发生通讯中断故障 ，站内运维人员错误采取在 3326 开关汇控柜处就地合闸的方式进行操作 ，由于线路大风天气持续、 故障点仍然存在 ，合闸后保护无法跳开 3326 开关 ，造成故障越级扩大 ， 330 千 伏Ⅰ母失灵保护动作跳闸。课程导入 330 千伏玛玉Ⅰ线、 玛多变 330 千伏Ⅰ母跳闸事件应急处置存在的问题 事件教训：一是设备存在严重隐患。 五防系统防误功能不完善 ，五防主机可靠性不高。二是故障应对处置违规。 变运维人员未掌握现场运行规程 “断路器远方就地切换开关在就地位置时 ，断路器发控制回路断线 ，不能远方操作 ，保护也不能分、 合断路器”三是调度联系用语不严谨 ，在与运维人员沟通时 ，调度指令外的业务联系措辞不够规范。四是变电运维管理不到位。 规程编审不到位，玛多变现场运行规程对断路器就地操作等内容针对性不强五是事件信息报送不规范330 千伏玛玉Ⅰ线、 玛多变 330 千伏Ⅰ母跳闸事件应急处置存在的问题课程导入讨论问题 1 ：从技术上可以采取哪些措施？五防装置通讯中断实时报警就地操作增加防误闭锁逻辑问题 2 ： GIS 在智能终端 “就地操作”有无问题。330 千伏玛玉Ⅰ线、 玛多变 330 千伏Ⅰ母跳闸事件应急处置存在的问题公众号电力知识星球课程导入如何正确快速的开展变电站异常、 事故应急处理？1 、 守规程。基础三规：调规、 运规、 安规。 按要求开展规范化信息汇报。2 、 强技能。技能知识（学习设备原理 ，快速判断故障性质 ，不扩大事故），运行经验（吸取各类事故经验教训）。330 千伏玛玉Ⅰ线、 玛多变 330 千伏Ⅰ母跳闸事件应急处置存在的问题课程导入CONTENTS目录1 应急处置原则2 应急汇报要求3 开关故障处置4 线路故障处置5 变压器故障处置6 母线故障处置 6.2.1.1 迅速限制故障发展 ，消除故障根源 ，解除对人身、 电网和设备安全的威胁。6.2.1.2 调整并恢复正常电网运行方式 ，安控切机后尽快恢复被切除的机组并网，电网解列后要尽快恢复并列运行。6.2.1.3 尽可能保持正常设备的运行和对重要用户及厂用电、 站用电的正常供电。6.2.1.4 尽快恢复对已停电的用户和设备供电。《国家电网调度控制管理规程》（国家电网调〔 2024 〕 459 号）一、 应急处置原则6.2.2.4 为防止故障范围扩大 ，值班监控员、 厂站运行值班人员及输变电设备运维人员可不待调度指令自行进行以下紧急操作 ，但事后应立即向相关调度机构 值班调度员汇报：（ 1 ）将对人身和设备安全有威胁的设备停电。（ 2 ）将故障停运已损坏的设备隔离。（ 3 ）厂（站）用电部分或全部停电时 ，恢复其电源。（ 4 ）厂站规程中规定可以不待调度指令自行处置者。《国家电网调度控制管理规程》（国家电网调〔 2024 〕 459 号） 一、 应急处置原则厂站规程中规定可以不待调度指令自行处置者。1 、 当母线电压消失时 ，拉开连接到该母线上的开关。2 、 电压互感器保险熔断或二次开关跳闸时 ，将可能误动的保护及自动装置停用。3 、 低频低压减载、 低频低压解列、 自动切机等装置应动作未动时手动代替的处理。4 、 因保护或自动装置失去直流电源 ，退出相关保护的处理。一、 应急处置原则在处理事故或倒闸操作时 ，不得进行工作交接；工作交接时发生事故 ，应停止交接 ， 由交班人员处理 ，接班人员在交班负责人指挥下协助工作。《国家电网有限公司变电运维管理规定》《华北电网调度控制管理规程》（华北调〔 2025 〕 263 号）其他原则。故障处理或紧急操作 ，相关单位值班员应在确保安全的前提下 ，简化操作流程并迅速执行调度指令 ，操作完成后及时汇报。《国调中心调控运行规定》（ 2023 年） 一、 应急处置原则CONTENTS目录1 应急处置原则2 应急汇报要求3 开关故障处置4 线路故障处置5 变压器故障处置6 母线故障处置故障初报：电网发生故障时 ，值班监控员、 厂站运行值班人员及输变电设备运维人员应立即将故障发生的时间、 设备名称及其状态等概况向相应调度机构值班调度员汇报 ，经检查后再详细汇报相关内容。《国家电网调度控制管理规程》（国家电网调〔 2024 〕 459 号）例如： XX 时 XX 分 ， XX 站 XX 线 XX 开关跳闸 ， XX 开关当前在分位（合位）。 二、 应急汇报要求故障详报：详细汇报：（ 1 ）继电保护和安全自动装置动作情况；（ 2 ）故障测距；（ 3 ）设备外部有无明显故障特征；（ 4 ）天气；（ 5 ）并尽快明确故障停电设备是否具备试送条件或给出处置意见。《华北电网调度控制管理规程》（华北调〔 2025 〕 263 号）故障详报：详细汇报内容包括但不限于：（ 1 ）开关的动作时间、 相别。（ 2 ）继电保护及安全自动装置的动作情况 ，故障测距信息。（ 3 ）故障点及设备检查情况。（ 4 ）频率、 电压、 负荷的变化情况。（ 5 ）天气、 现场作业及其它情况。《河北南部电网调度控制管理规程》 （冀电调〔 2025 〕 31 号 ）二、 应急汇报要求无人值班：10 分钟内 ，相关超高压公司值班监控员汇报保护、安控动作情况 ，汇报线路故障类型、 开关跳闸及开关重合闸动作情况 ，依据相关规程采取相关处理措施 ，通知运维人员赶赴现场；20 分钟内 ，汇报站内全部保护动作情况、 线路故 障测距情况 ，确认保护、 安控装置是否全部正确动作 ，相关开关合闸电阻配备情况 ，明确是否需要退出重合闸 ，确认是否具备远方试送条件；运维人员到达现场后 20 分钟内 ，汇报相关一、 二 次设备检查基本情况，若故障设备尚未恢复运行 ， 由现场运维人员确认是否具备试送条件 ，补充汇报站内全部保护动作情况，线路故障测距情况；按国调要求传送事件记录、 故障录波图、 故障情况报告、 现场照片等材料有人值班：5 分钟内 ，厂站运行值班人员汇报保护、 安 控动作情况 ，汇报线路故障类型、 开关跳闸及开关重合闸动作情况 ，依据相关规程采取相关处理措施；15 分钟内 ，汇报相关一、 二次设备检查基 本情况 ，确认保护、 安控装置是否全部正确动作 ，相关开关合闸电阻配备情况 ，明确是否需要退出重合闸 ，确认是否具备试送条件；30 分钟内 ，汇报站内全部保护动作情况，线路 故障测距情况 ，按国调要求传送事件记录、 故障录波图、 故障情况报告、 现场照片等材料《国调中心调控运行规定》（ 2023 年） 《华北电网典型重大风险处置规范》 2025年 二、 应急汇报要求站内异常及天气运行设备是 / 否正常（描述异常现象） ，是否存在 XX 设备越限情况 ，天气大风是否开展工作 故障时站内未开展任何检修调试工作 ，线路无带电作业是否存在家族性是 ，泰开隐患开关 ，存在均压环脱落风险缺陷设备合闸电阻配置情况 是 ， 30 分钟内不得重合闸其他影情况开关压力低持续告警未复归 ，不具备试送条件天气晴故障点行政区域XX 省 XX 市 XX 县故障影响造成 XX 直流双极四换流器发生 xx 次换相失败 / 稳控装置切机 XX 万千瓦 / 负荷损失 XX 万千瓦 / 新能源脱网 XX 万千瓦等；属于八类十八项 / 紧急或一般报告线路跳闸信息汇报卡（示例）设备名称XXX 电网 XXX 地区 XXX kV AB线跳闸时间2025-04-21 22:51:13:500故障相别X 相重合闸情况重合成功保护动作情况开关状态 ，线路差动 / 高抗保护动作情况 ，串补旁路重投情况等；故障测距A 侧 XX.X 公里； B 侧 XX.X 公里线路全长及类型XX.X 公里；全线同杆并架 / 紧凑型 / 常规型线路 ，故障点处于同塔并架 / 三跨区段运维、 资产、 调度关系XX 超高压公司运维 ， XX 调度 ，XX 公司资产故障电流A 侧 XX.X kA ； B 侧 X.XXkA电压跌落最低降至二、 应急汇报要求 《华北电网典型重大风险处置规范》 2025 年 管理层面报送要求国家电网有限公司关于进一步加强安全生产重要信息报送工作的通知（国家电网安监〔 2024 〕 315 号）1 、 报送范围全面梳理安全生产信息报送相关的法规制度 25 项（文件清单见附件 1 ） ，结合公司实际 ，明确安全生产重要信息报送范围共 8 类 18项 二、 应急汇报要求2 、 报送程序针对上述安全生产重要信息 ，坚持 “快报事件、 慎报原因、 实事求是、 依法处置”原则 ，严格执行首报、 二报、 续报、 终报等流程 ，确保信息报送及时性、 规范性、 准确性。首报快！一旦发生上述事件 ，相关单位必须在 30 分钟内电话报告至国家电网总部 ，同时填写即时报告单。 先报 “六要素”（时间、 地点、 经过、 危害、 初步原因、 处置进展） ，信息不全也要报。二报准：首报后相关单位应立即组织核清核准事故事件基本情况、 具体原因、 影响范围、发展趋势、 处置情况和工作建议等信息 ，在首报后 60 分钟内进行二报。续报：对重大事项执行首日每小时一报 ，后续视发展情况逐步延长至早（ 6:00 ） 晚15:00 ）报、 日报等。 人员伤亡、 电网设备故障等情况发生变化时 ，要立即报告。二、 应急汇报要求 二、 应急汇报要求CONTENTS目录1 应急处置原则2 应急汇报要求3 开关故障处置4 线路故障处置5 变压器故障处置6 母线故障处置（一） 、 SF6 压力降低。1. 处理：立即汇报调度 ，通知运维人员。 根据调度指令进行下一步处理。 对于3/2 接线 ，网调可能会直接下令拉开关。 做好事故预想。 思考：开关拉开后怎么办？2. 可能原因：1 ） 断路器有 SF6 泄漏点 ：气管连接处、 气管焊接头、 极柱法兰面等 ，压力降低到告警值；2 ） SF6 气体压力表或密度继电器损坏；3 ）压力处于临界值时 ，环境温度下降引起 SF6 压力值下降；4 ） 电缆芯绝缘降低 ，导致信号误发。另外： 阳光强烈直射表计时 ，过补偿造成；密度计未安装在与本体处于同一环境温度 ，安装在机构箱 ，过补偿。 三、 开关故障处置（二） 、 SF6 压力闭锁。1. 处理 ：对信号进行分析 ，是否有 SF6 压力低报警。 如没有压力低报警 ，直接发闭锁 ，有可能是二次回路问题。 有无控制回路断线信号报出。 两组都报还是一组。 即判断是否真的闭锁了控制回路。 立即汇报调度 ，通知运维人员。根据调度指令进行下一步处理。十八项反措要求： 220kV 及以上电压等级断路器的压力闭锁继电器应双重化配置 ，防止其中一组操作电源失去时 ，另一套保护和操作箱或智能终端无法跳闸出口。变电站端监控一般 SF6 压力闭锁信号是两个 ，第一组、 第二组。 监控班可能存在信号合并 ，体现不出来是那一组 ，但可以结合控制回路断线来判断。 最新监控信息要求分开。三、 开关故障处置2.SF6 压力闭锁案例。（ 1 ） 4 月 21 日 ， 500 千伏某站后台报 5061 开关 SF6 气压低闭锁。 现场检查开关 B 相防爆膜破裂 ， SF6 压力降至 0Mpa （额定压力 0.68MPa ，告警压力0.62MPa ， 闭锁压力 0.60MPa ） ，为避免设备故障申请紧急停运。（ 2 ） 4 月 17 日 ， 500 千某站后台报 5053 开关C ...
