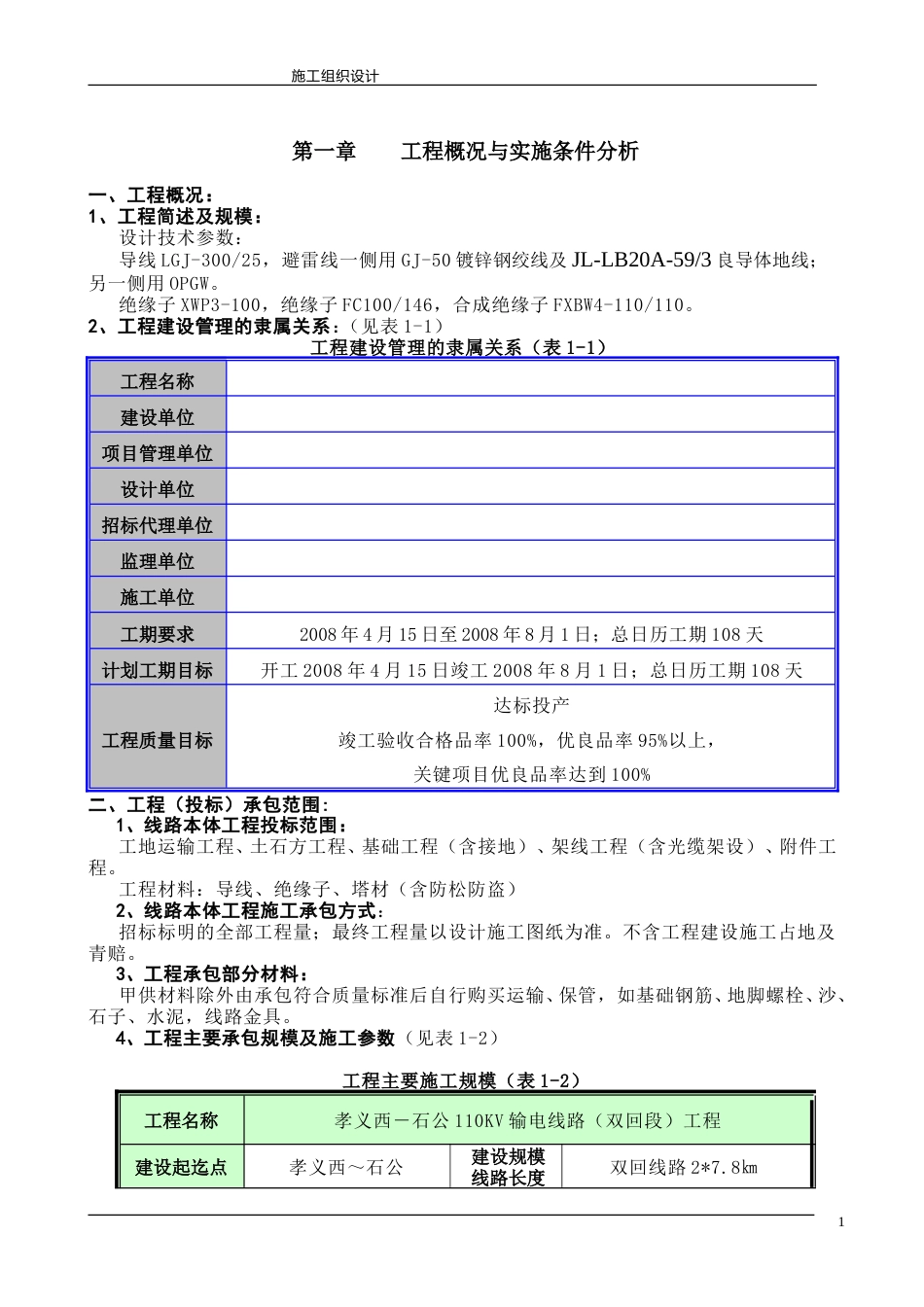

施工组织设计第一章 工程概况与实施条件分析一、工程概况：1、工程简述及规模：设计技术参数：导线 LGJ-300/25，避雷线一侧用 GJ-50 镀锌钢绞线及 JL-LB20A-59/3 良导体地线；另一侧用 OPGW。绝缘子 XWP3-100，绝缘子 FC100/146，合成绝缘子 FXBW4-110/110。2、工程建设管理的隶属关系：（见表 1-1）工程建设管理的隶属关系（表 1-1）工程名称建设单位项目管理单位设计单位招标代理单位监理单位施工单位工期要求2008 年 4 月 15 日至 2008 年 8 月 1 日；总日历工期 108 天计划工期目标开工 2008 年 4 月 15 日竣工 2008 年 8 月 1 日；总日历工期 108 天工程质量目标达标投产竣工验收合格品率 100%，优良品率 95%以上，关键项目优良品率达到 100%二、工程（投标）承包范围: 1、线路本体工程投标范围：工地运输工程、土石方工程、基础工程（含接地）、架线工程（含光缆架设）、附件工程。工程材料：导线、绝缘子、塔材（含防松防盗）2、线路本体工程施工承包方式：招标标明的全部工程量；最终工程量以设计施工图纸为准。不含工程建设施工占地及青赔。3、工程承包部分材料：甲供材料除外由承包符合质量标准后自行购买运输、保管，如基础钢筋、地脚螺栓、沙、石子、水泥，线路金具。4、工程主要承包规模及施工参数（见表 1-2）工程主要施工规模（表 1-2）工程名称孝义西－石公 110KV 输电线路（双回段）工程建设起迄点孝义西～石公建设规模线路长度双回线路 2*7.8㎞ 1 施工组织设计电压等级110kv 输电线路工程性质新建基础、塔型/称呼高基数(共 25 基)直线塔转角塔转角塔典型 1J 模块系列塔型1J-SZ1-1818 基1J-SJ4-183 基1J-SJ2-184 基施工工程量降基面土石方基坑开挖土石方接地沟开挖土石方岩石坑换土回填图纸量为准图纸量为准图纸量为准图纸量为准基础 C20 砼垫层及保护帽 C10 砼铁塔组立导地线架设878.64m3t7.8㎞工地运输人 Km/车 km石子约1581.552 t 中沙1405.824 t水泥294.344 t净水23.723 t钢材212.67 t装置性材料25 t导、地线及OPGW62.63材料 汇总导线、地线、铁塔、绝缘子、OPGW、良导体、OPGW导 引 光 缆 为甲 供 材 料 ，其 余 材 料 自购基础钢材接地钢材铁塔钢材导线LGJ-300／2525tt7.8㎞地线GJ—50良导体地线JL-LB20A-59/3光缆OPGW-绝缘子XWP3-1007.8㎞7.8㎞另加 0.2 km约 片绝缘子FC100/146绝缘子合成FXBW4-110/110线路金具约 片约 串t注：...
