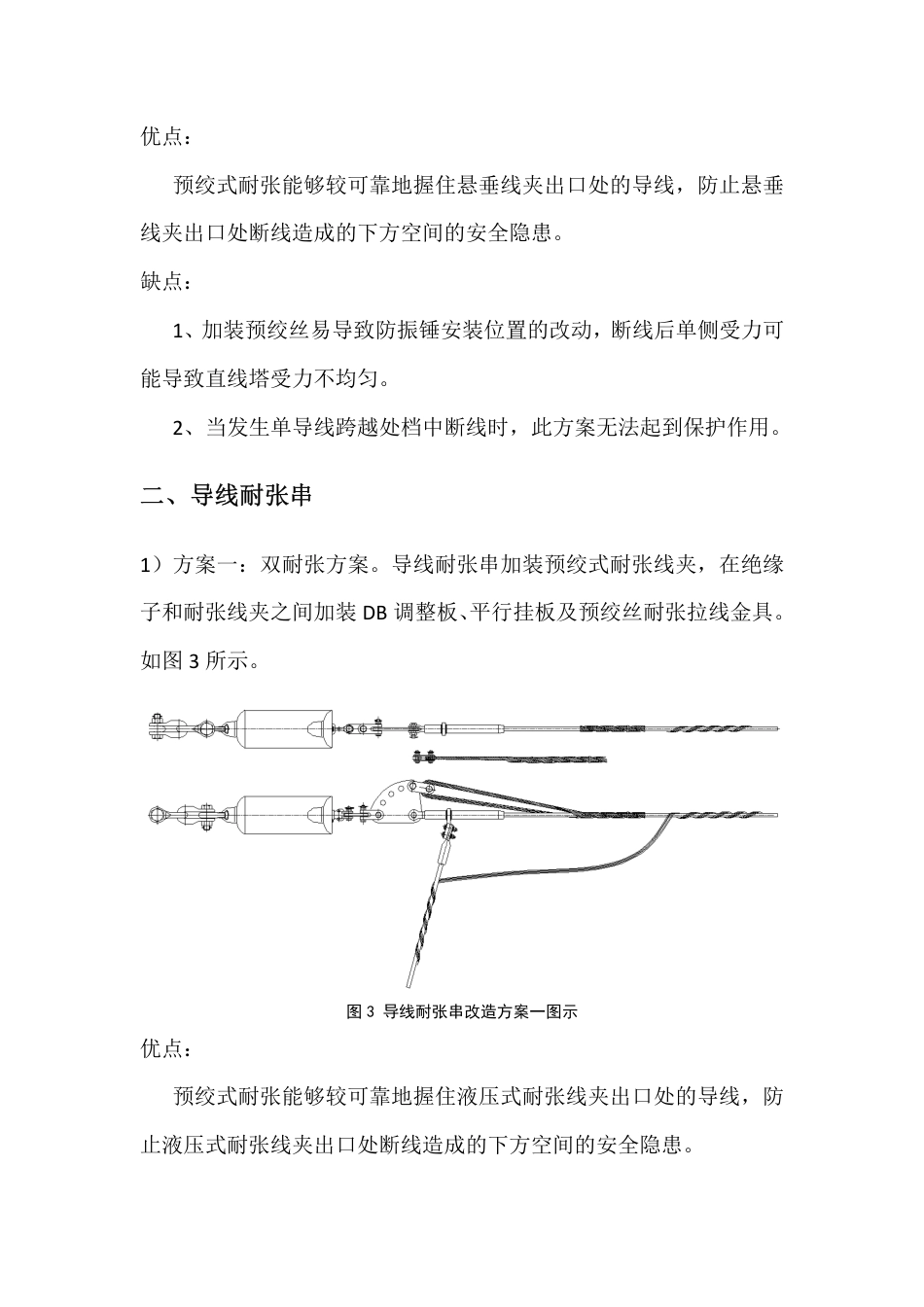

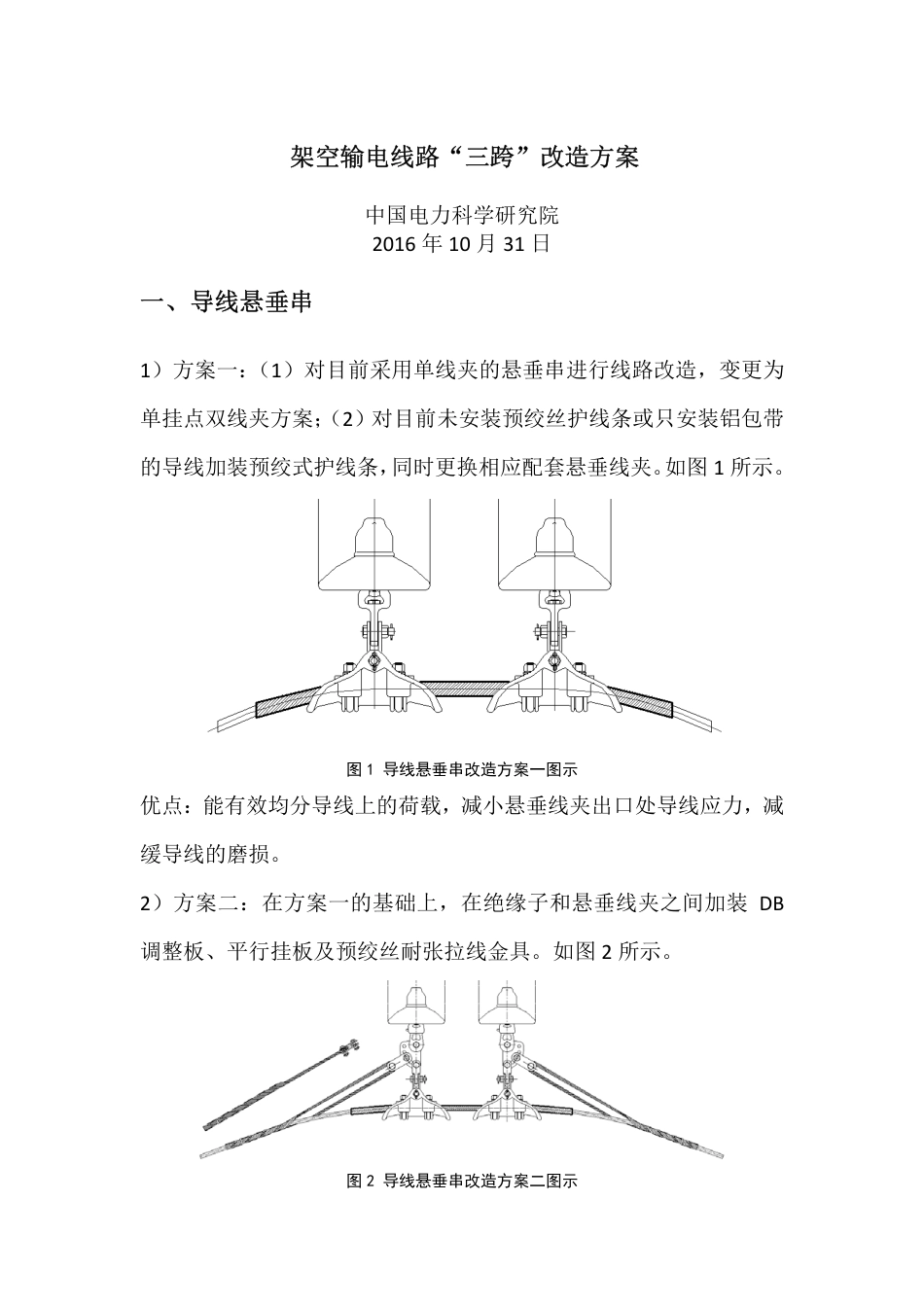

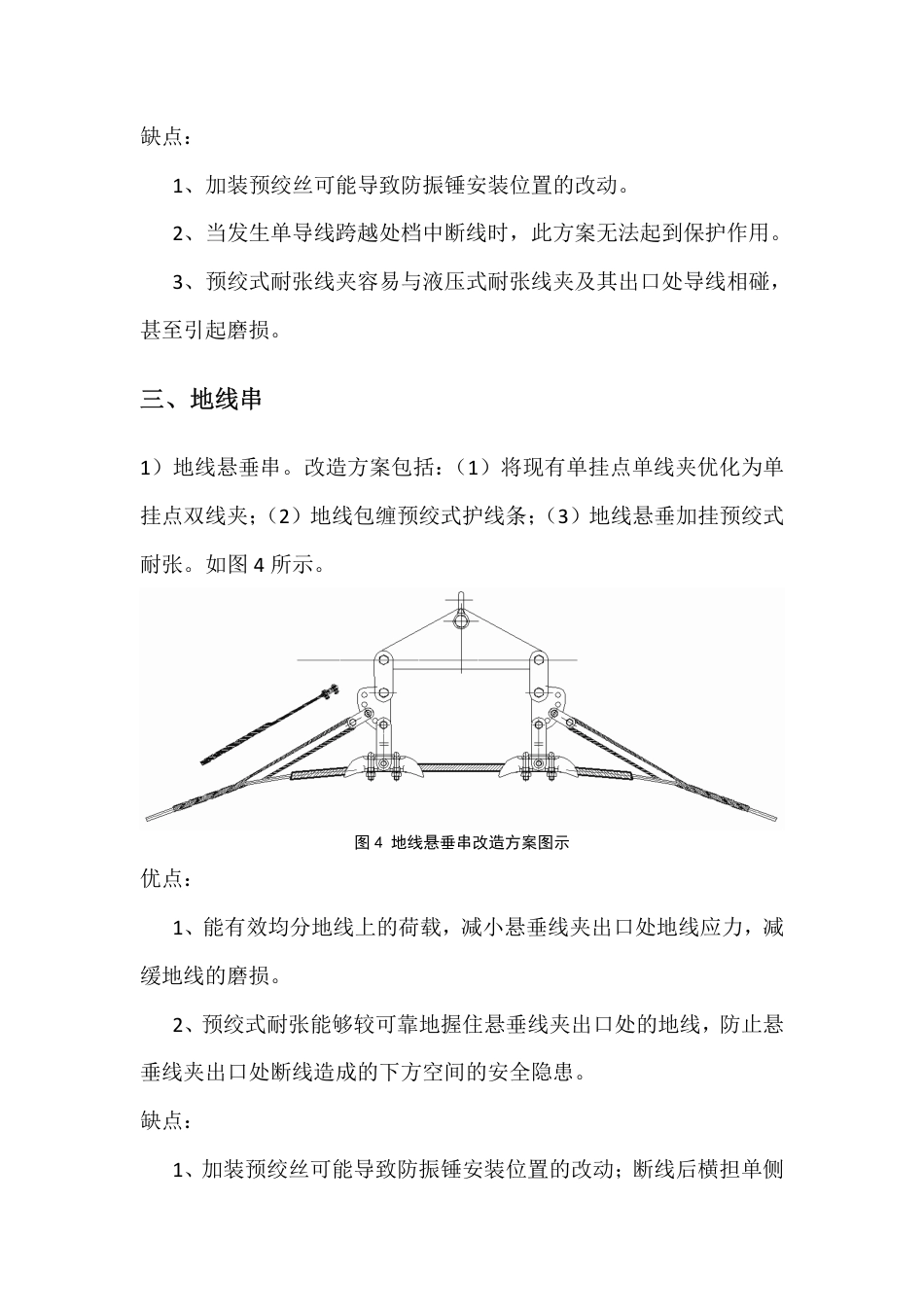

架空输电线路“三跨”改造方案 中国电力科学研究院 2016 年 10 月 31 日 一、导线悬垂串 1）方案一：（1）对目前采用单线夹的悬垂串进行线路改造，变更为单挂点双线夹方案；（2）对目前未安装预绞丝护线条或只安装铝包带的导线加装预绞式护线条，同时更换相应配套悬垂线夹。如图 1 所示。 图 1 导线悬垂串改造方案一图示 优点：能有效均分导线上的荷载，减小悬垂线夹出口处导线应力，减缓导线的磨损。 2）方案二：在方案一的基础上，在绝缘子和悬垂线夹之间加装 DB调整板、平行挂板及预绞丝耐张拉线金具。如图 2 所示。 图 2 导线悬垂串改造方案二图示 优点： 预绞式耐张能够较可靠地握住悬垂线夹出口处的导线，防止悬垂线夹出口处断线造成的下方空间的安全隐患。 缺点： 1、加装预绞丝易导致防振锤安装位置的改动，断线后单侧受力可能导致直线塔受力不均匀。 2、当发生单导线跨越处档中断线时，此方案无法起到保护作用。 二、导线耐张串 1）方案一：双耐张方案。导线耐张串加装预绞式耐张线夹，在绝缘子和耐张线夹之间加装 DB 调整板、平行挂板及预绞丝耐张拉线金具。如图 3 所示。 图 3 导线耐张串改造方案一图示 优点： 预绞式耐张能够较可靠地握住液压式耐张线夹出口处的导线，防止液压式耐张线夹出口处断线造成的下方空间的安全隐患。 缺点： 1、加装预绞丝可能导致防振锤安装位置的改动。 2、当发生单导线跨越处档中断线时，此方案无法起到保护作用。 3、预绞式耐张线夹容易与液压式耐张线夹及其出口处导线相碰，甚至引起磨损。 三、地线串 1）地线悬垂串。改造方案包括：（1）将现有单挂点单线夹优化为单挂点双线夹；（2）地线包缠预绞式护线条；（3）地线悬垂加挂预绞式耐张。如图 4 所示。 图 4 地线悬垂串改造方案图示 优点： 1、能有效均分地线上的荷载，减小悬垂线夹出口处地线应力，减缓地线的磨损。 2、预绞式耐张能够较可靠地握住悬垂线夹出口处的地线，防止悬垂线夹出口处断线造成的下方空间的安全隐患。 缺点： 1、加装预绞丝可能导致防振锤安装位置的改动；断线后横担单侧受力可能导致直线塔受力不均匀。 2、当发生跨越处档中断线时，此方案无法起到保护作用。 2）地线耐张串：双耐张方案。地线线耐张串加装预绞式耐张线夹，在绝缘子和耐张线夹之间加装 DB 调整板、平行挂板及预绞丝耐张拉线金具（可根据实际情况适当增减金具类型和数量）。如图 5 所示。 图 5 ...
