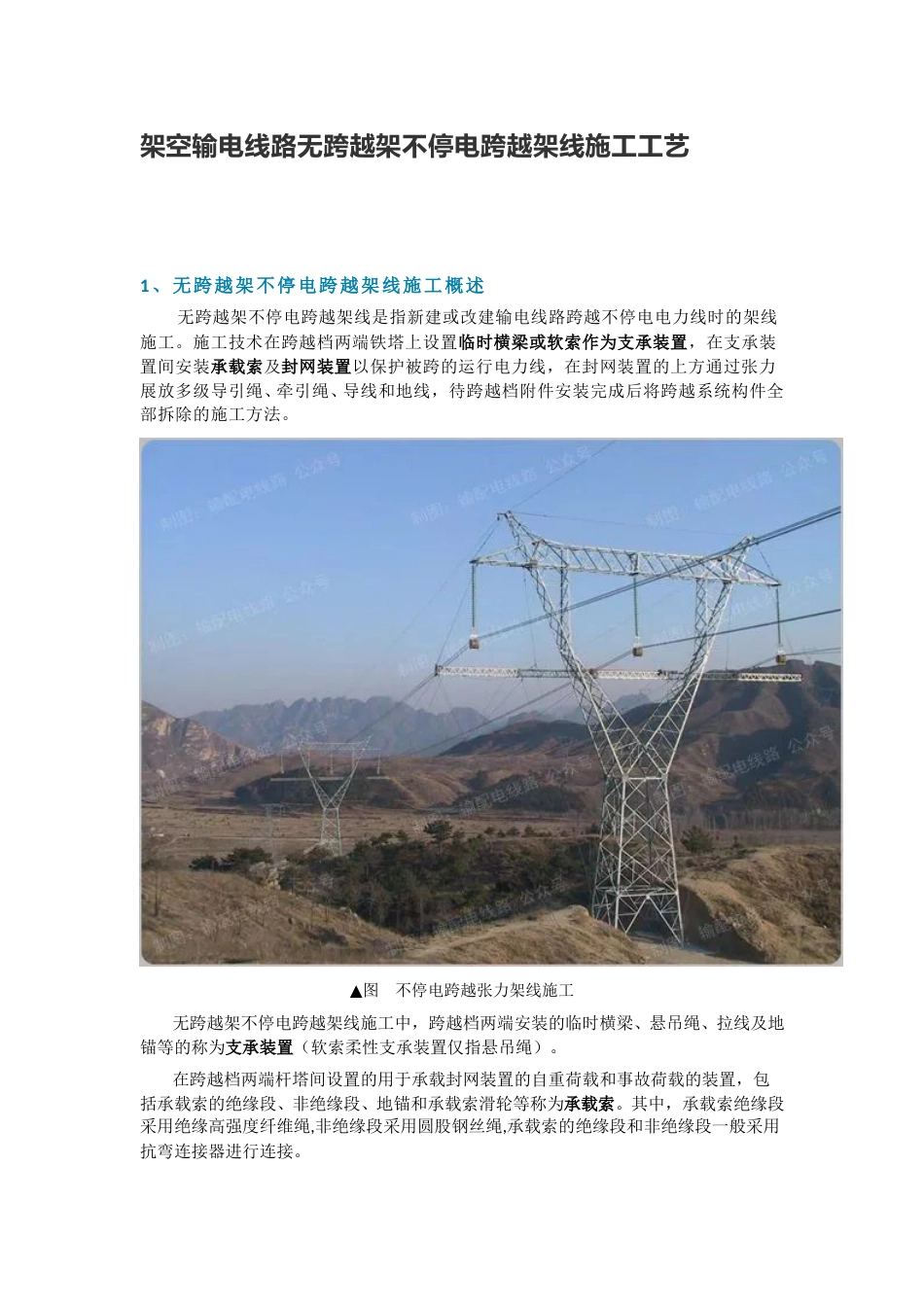

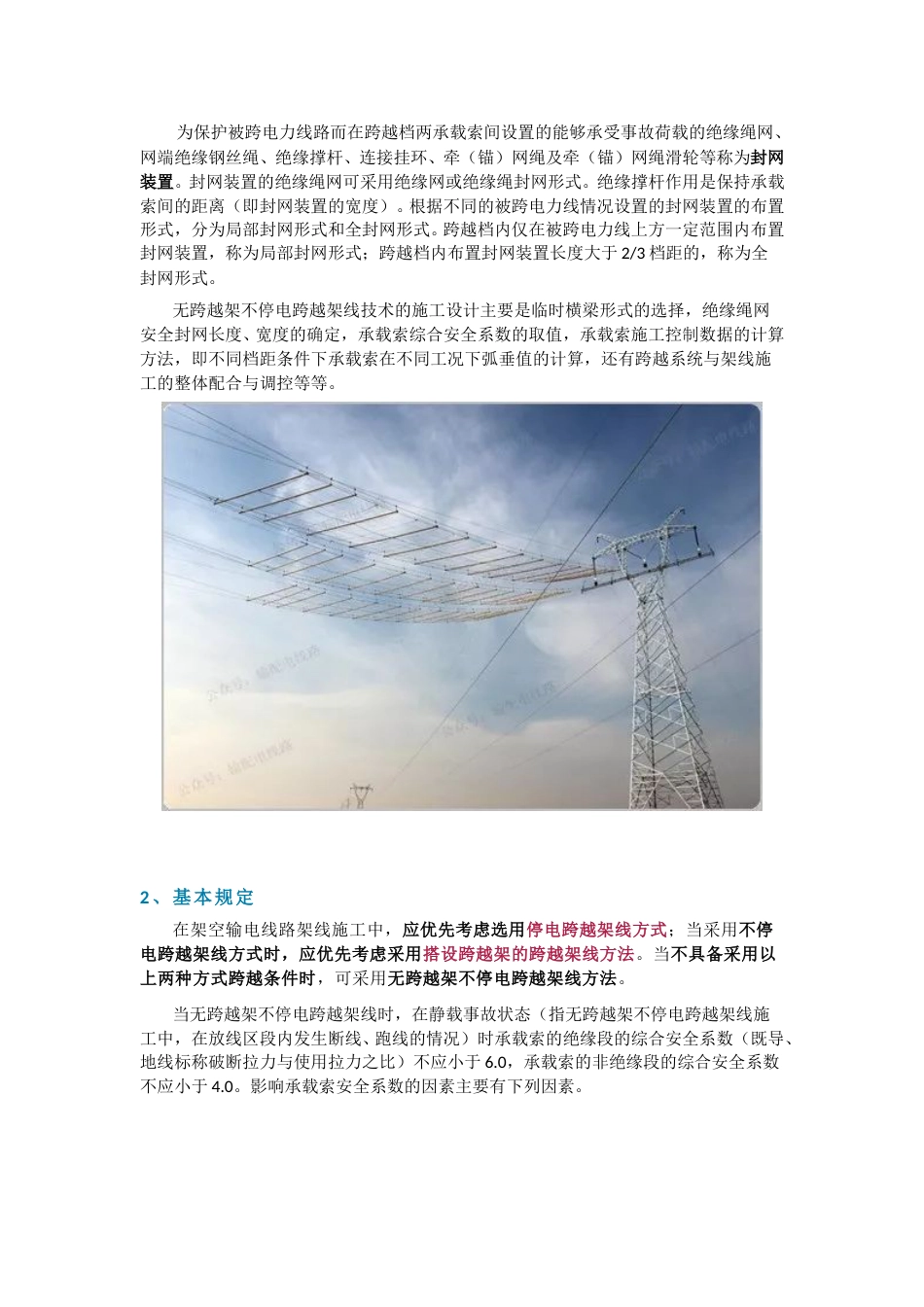

架空输电线路无跨越架不停电跨越架线施工工艺1、无跨越架不停电跨越架线施工概述 无跨越架不停电跨越架线是指新建或改建输电线路跨越不停电电力线时的架线施工。施工技术在跨越档两端铁塔上设置临时横梁或软索作为支承装置，在支承装置间安装承载索及封网装置以保护被跨的运行电力线，在封网装置的上方通过张力展放多级导引绳、牵引绳、导线和地线，待跨越档附件安装完成后将跨越系统构件全部拆除的施工方法。▲图 不停电跨越张力架线施工无跨越架不停电跨越架线施工中，跨越档两端安装的临时横梁、悬吊绳、拉线及地锚等的称为支承装置（软索柔性支承装置仅指悬吊绳）。在跨越档两端杆塔间设置的用于承载封网装置的自重荷载和事故荷载的装置，包括承载索的绝缘段、非绝缘段、地锚和承载索滑轮等称为承载索。其中，承载索绝缘段采用绝缘高强度纤维绳,非绝缘段采用圆股钢丝绳,承载索的绝缘段和非绝缘段一般采用抗弯连接器进行连接。 为保护被跨电力线路而在跨越档两承载索间设置的能够承受事故荷载的绝缘绳网、网端绝缘钢丝绳、绝缘撑杆、连接挂环、牵（锚）网绳及牵（锚）网绳滑轮等称为封网装置。封网装置的绝缘绳网可采用绝缘网或绝缘绳封网形式。绝缘撑杆作用是保持承载索间的距离（即封网装置的宽度）。根据不同的被跨电力线情况设置的封网装置的布置形式，分为局部封网形式和全封网形式。跨越档内仅在被跨电力线上方一定范围内布置封网装置，称为局部封网形式；跨越档内布置封网装置长度大于 2/3 档距的，称为全封网形式。无跨越架不停电跨越架线技术的施工设计主要是临时横梁形式的选择，绝缘绳网安全封网长度、宽度的确定，承载索综合安全系数的取值，承载索施工控制数据的计算方法，即不同档距条件下承载索在不同工况下弧垂值的计算，还有跨越系统与架线施工的整体配合与调控等等。2、基本规定在架空输电线路架线施工中，应优先考虑选用停电跨越架线方式；当采用不停电跨越架线方式时，应优先考虑采用搭设跨越架的跨越架线方法。当不具备采用以上两种方式跨越条件时，可采用无跨越架不停电跨越架线方法。当无跨越架不停电跨越架线时，在静载事故状态（指无跨越架不停电跨越架线施工中，在放线区段内发生断线、跑线的情况）时承载索的绝缘段的综合安全系数（既导、地线标称破断拉力与使用拉力之比）不应小于 6.0，承载索的非绝缘段的综合安全系数不应小于 4.0。影响承载索安全系数的因素主要有下列因素。当承载索的绝缘段为纤维编织绳...
