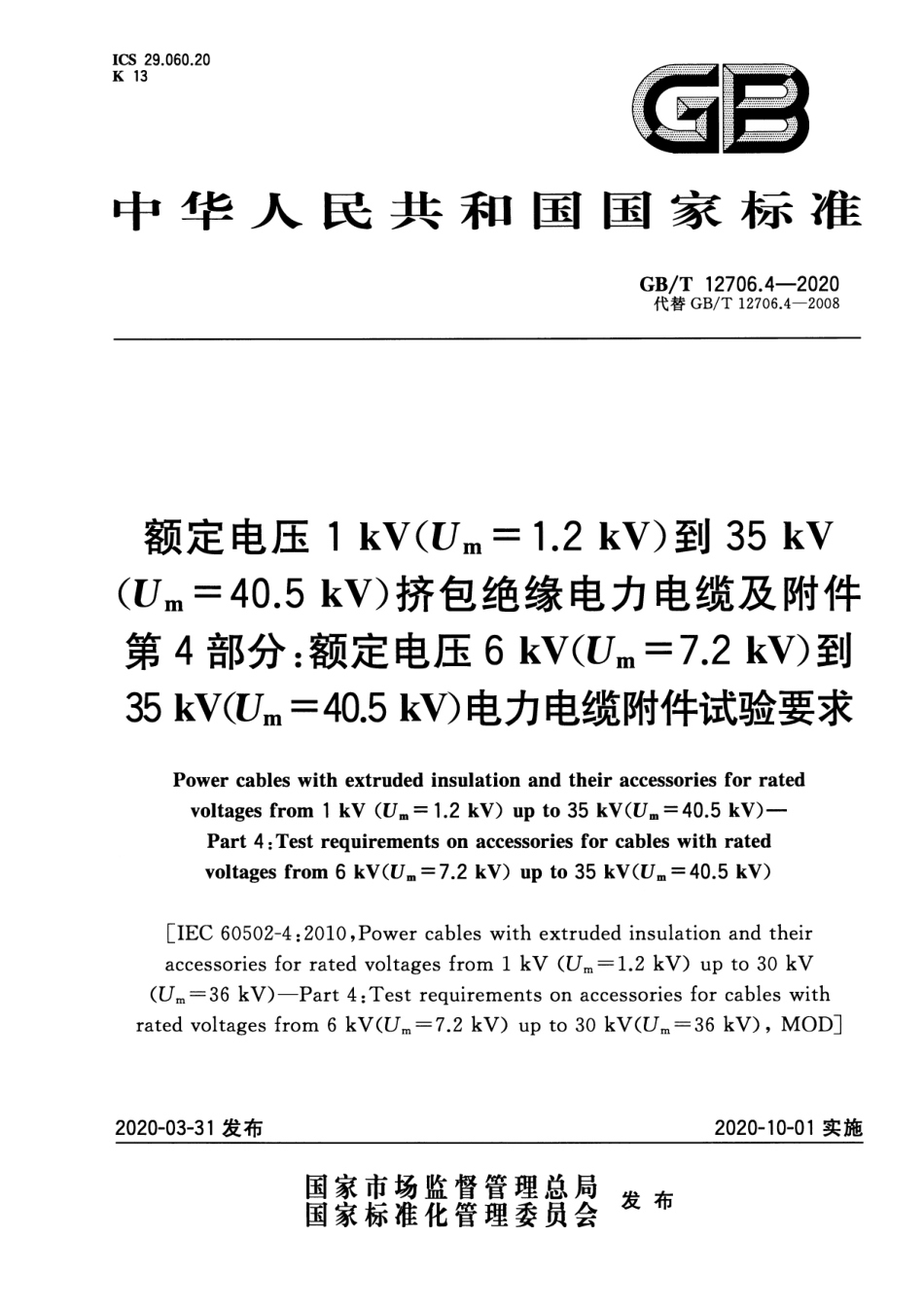

GB T 12706.4-2020 额定电压1kV（Um=1.2kV）到 35kV（Um=40.5kV）挤包绝缘电力电缆及附件 第4部分：额定电压 6kV (Um=7.2kV) 到 35kV (Um=40.5kV) 电力电缆附件试验要求（高清）VIP免费

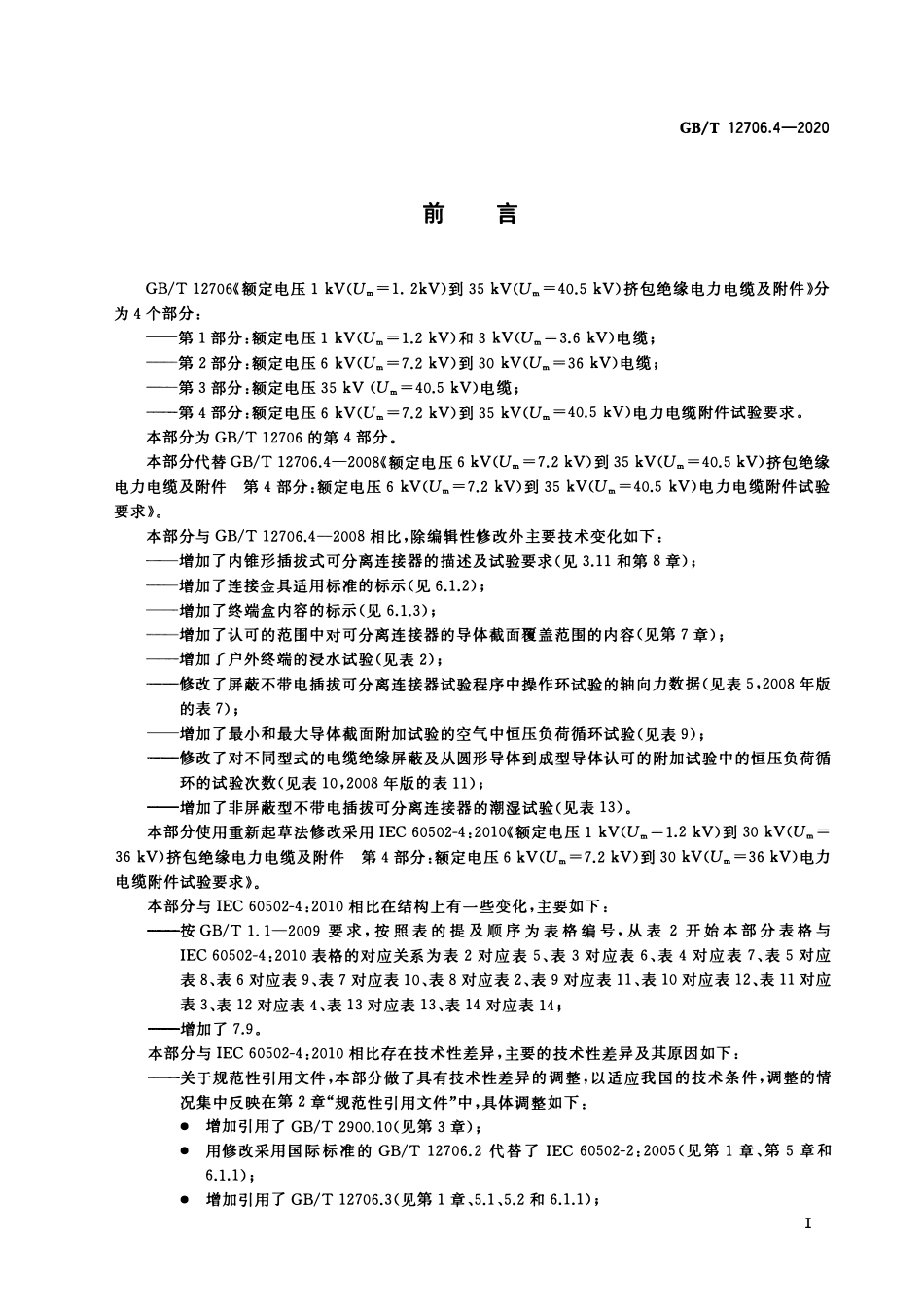

GB/T 12706.4一2020前言GB/T 12706《额定电压 1 kV(Um =1. 2kV)到 35 kV(Um =40.5 kV)挤包绝缘电力电缆及附件》分为4个部分：第1 部分：额定电压 1 kV(Um =1.2 kV)和 3 kV(Um =3.6 kV)电缆；第2 部分：额定电压 6 kV(Um =7.2 kV)到 30 kV(Um =36 kV)电缆；第3 部分：额定电压 35 kV (Um =40.5 kV)电缆；第4 部分：额定电压 6 kV(Um =7.2 kV)到 35 kV(Um =40.5 kV)电力电缆附件试验要求。本部分为GB/T 12706 的第4 部分。本部分代替GB/T 12706.4—2008《额定电压 6 kV(Um =7.2 kV)到 35 kV(Um =40.5 kV)挤包绝缘电力电缆及附件第4 部分：额定电压 6 kV(Um =7.2 kV)到 35 kV(Um =40.5 kV)电力电缆附件试验要求》。本部分与GB/T 12706.4—2008 相比，除编辑性修改外主要技术变化如下：增加了内锥形插拔式可分离连接器的描述及试验要求（见 3.11 和第8章）；增加了连接金具适用标准的标示（见 6.1.2);增加了终端盒内容的标示（见 6.1.3);增加了认可的范围中对可分离连接器的导体截面覆盖范围的内容（见第7章）；增加了户外终端的浸水试验（见表2);修改了屏蔽不带电插拔可分离连接器试验程序中操作环试验的轴向力数据（见表5,2008 年版的表7);增加了最小和最大导体截面附加试验的空气中恒压负荷循环试验（见表9);修改了对不同型式的电缆绝缘屏蔽及从圆形导体到成型导体认可的附加试验中的恒压负荷循环的试验次数（见表10,2008 年版的表11);增加了非屏蔽型不带电插拔可分离连接器的潮湿试验（见表13)。本部分使用重新起草法修改采用IEC 60502-4: 2010《额定电压 1 kV(Um =l.2 kV)到 30 kV(Um = 36 kV)挤包绝缘电力电缆及附件第4 部分：额定电压 6 kV(Um =7.2 kV)到 30 kV(Um =36 kV)电力电缆附件试验要求》。本部分与IEC 60502-4: 2010 相比在结构上有一些变化，主要如下：按GB/T 1. 1—2009 要求，按照表的提及顺序 为表格编号， 从表 2 开始本 部 分表格 与IEC 60502-4: 2010 表格的对应关系为表 2 对应表 5、表 3 对应表 6、表 4 对应表 7、表 5 对应表8、表6 对应表9、表7 对应表10、表8 对应表2、表9 对应表11、表10 对应表1趴表11 对应表3、表12 对应表4、表13 对应表13、表14 对应表14;增加了 7.9。本部分与IEC 60502-4: 2010 相比存在技术性差异，主要的技术性差异及其原因如下：关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章”规范性引用文件”中，具体调整如下：•增加引用了GB/T 2900.10(见第3章）；•用修改采用国际标准的 GB/T 12706.2 代替了IEC 60502-2: 2005 (见第 1章、第 5章和6.1.1);•增加引用了GB/T 12706.3(见第1章、5.1、5.2 和 6.1.1);
