励磁基础知识VIP免费

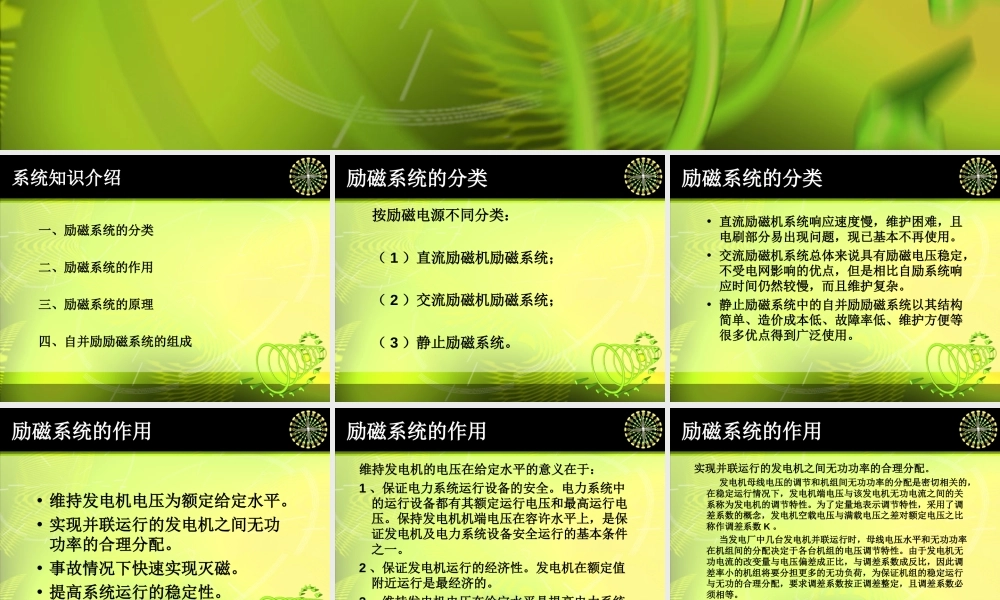

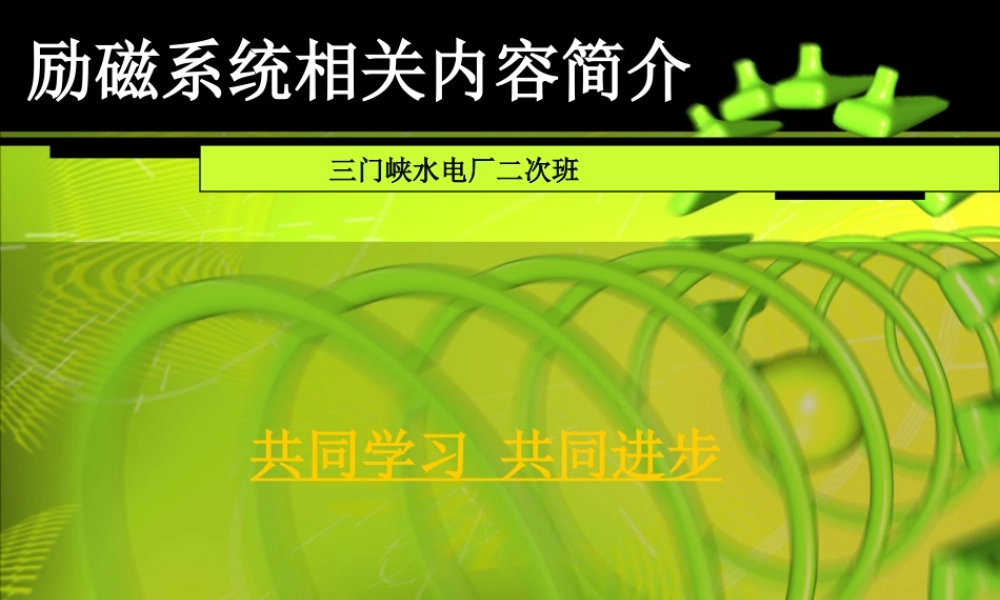

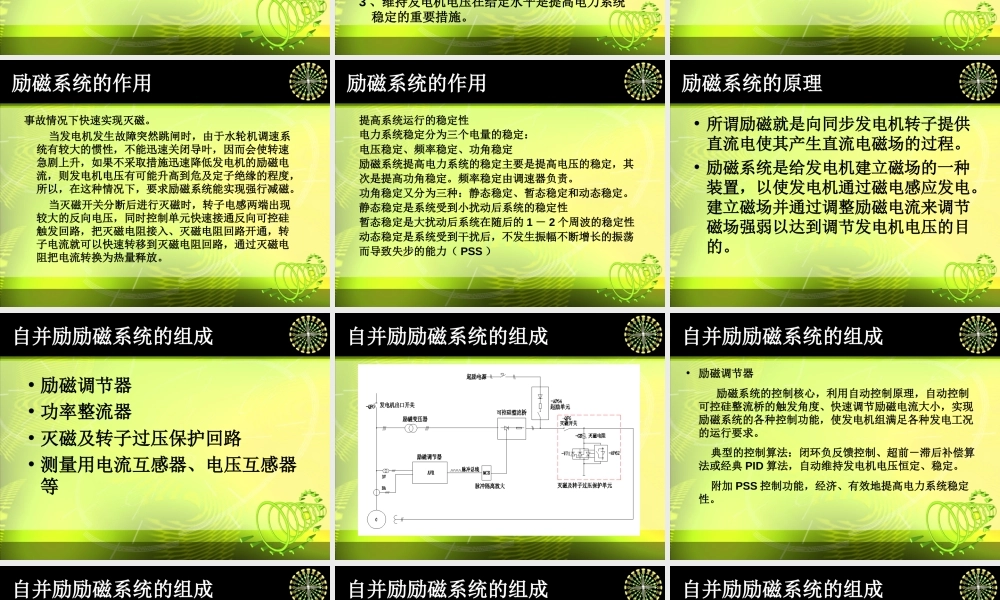

励磁系统相关内容简介励磁系统相关内容简介三门峡水电厂二次班共同学习 共同进步系统知识介绍一、励磁系统的分类二、励磁系统的作用三、励磁系统的原理四、自并励励磁系统的组成励磁系统的分类按励磁电源不同分类：（ 1 ）直流励磁机励磁系统；（ 2 ）交流励磁机励磁系统；（ 3 ）静止励磁系统。励磁系统的分类• 直流励磁机系统响应速度慢，维护困难，且电刷部分易出现问题，现已基本不再使用。• 交流励磁机系统总体来说具有励磁电压稳定，不受电网影响的优点，但是相比自励系统响应时间仍然较慢，而且维护复杂。• 静止励磁系统中的自并励励磁系统以其结构简单、造价成本低、故障率低、维护方便等很多优点得到广泛使用。励磁系统的作用• 维持发电机电压为额定给定水平。• 实现并联运行的发电机之间无功功率的合理分配。• 事故情况下快速实现灭磁。• 提高系统运行的稳定性。 励磁系统的作用维持发电机的电压在给定水平的意义在于：1 、保证电力系统运行设备的安全。电力系统中的运行设备都有其额定运行电压和最高运行电压。保持发电机机端电压在容许水平上，是保证发电机及电力系统设备安全运行的基本条件之一。2 、保证发电机运行的经济性。发电机在额定值附近运行是最经济的。3 、维持发电机电压在给定水平是提高电力系统稳定的重要措施。励磁系统的作用实现并联运行的发电机之间无功功率的合理分配。 发电机母线电压的调节和机组间无功功率的分配是密切相关的，在稳定运行情况下，发电机端电压与该发电机无功电流之间的关系称为发电机的调节特性。为了定量地表示调节特性，采用了调差系数的概念，发电机空载电压与满载电压之差对额定电压之比称作调差系数 K 。 当发电厂中几台发电机并联运行时，母线电压水平和无功功率在机组间的分配决定于各台机组的电压调节特性。由于发电机无功电流的改变量与电压偏差成正比，与调差系数成反比，因此调差率小的机组将要分担更多的无功负荷，为保证机组的稳定运行与无功的合理分配，要求调差系数按正调差整定，且调差系数必须相等。励磁系统的作用事故情况下快速实现灭磁。 当发电机发生故障突然跳闸时，由于水轮机调速系统有较大的惯性，不能迅速关闭导叶，因而会使转速急剧上升，如果不采取措施迅速降低发电机的励磁电流，则发电机电压有可能升高到危及定子绝缘的程度，所以，在这种情况下，要求励磁系统能实现强行减磁。 当灭磁开关分断后进行灭磁时，转子电感两端出现较大...
