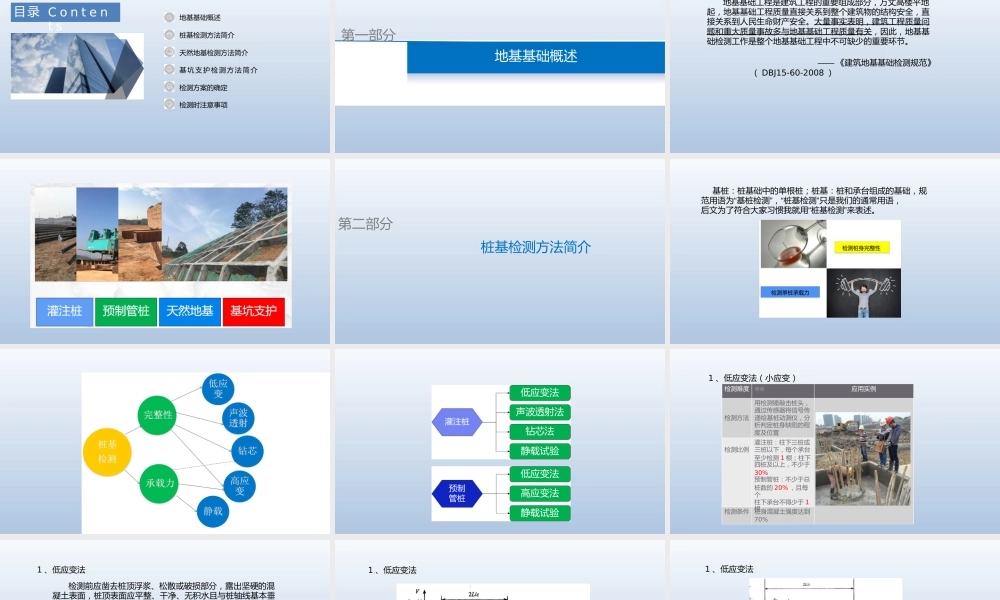

桩基检测知识培训C o n t e n t s目录地基基础概述桩基检测方法简介天然地基检测方法简介基 坑 支 护 检 测 方 法 简 介检测方案的确定检测时注意事项第一部分地基基础概述地基基础工程是建筑工程的重要组成部分，万丈高楼平地起，地基基础工程质量直接关系到整个建筑物的结构安全，直接关系到人民生命财产安全。大量事实表明，建筑工程质量问题和重大质量事故多与地基基础工程质量有关，因此，地基基础检测工作是整个地基基础工程中不可缺少的重要环节。—— 《建筑地基基础检测规范》（ DBJ15-60-2008 ）第二部分桩基检测方法简介基桩：桩基础中的单根桩；桩基：桩和承台组成的基础，规“”“”范用语为 基桩检测 ， 桩基检测 只是我们的通常用语，“”后文为了符合大家习惯我就用 桩基检测 来表述。检测桩身完整性检测单桩承载力低应变法声波透射法钻芯法灌注桩静载试验低应变法高应变法静载试验预制管桩1 、低应变法（小应变）检测难度 ☆☆应用实例用检测锤敲击桩头，通过传感器将信号传检测方法 递给基桩动测仪，分析判定桩身缺陷的程度及位置灌注桩：柱下三桩或检测比例 三桩以下，每个承台至少检测 1 根；柱下四桩及以上，不少于30%预制管桩：不少于总桩数的 20% ，且每个柱下承台不得少于 1根检测条件 桩身混凝土强度达到70%1 、低应变法检测前应凿去桩顶浮浆、松散或破损部分，露出坚硬的混凝土表面，桩顶表面应平整、干净、无积水且与桩轴线基本垂直。D≥1/2R( 一般 )D=2/3R( 在中心锤击 )1 、低应变法桩身无缺陷1 、低应变法桩身有缺陷1 、低应变法2 、高应变法（大应变）检测难度 ☆☆☆☆应用实例用重锤冲击桩顶，通检测方法 过加速度传感器接收桩和锤的应力波信号，检测基桩的竖向抗压承载力和桩身完整性检测比例 灌注桩： 5% 且≥ 5根管桩： 5% 且≥ 10根灌注桩混凝土龄期不得小于 28d;重锤重量： 2% ～3%检测条件 抗压承载力特征值；Q-S 曲线缓变型特征的大直径灌注桩不宜采用。2 、高应变法（大应变）3 、声波透射法（超声波）检测难度 ☆☆☆应用实例提前预埋声测管，检测前将各声测管里注满清水，检测声测管检测方法 畅通情况，确保发射与接收声波换能器能在全程范围内正常下降，判断桩身缺陷的位置、范围和程度声波透射法和钻芯法之和为 30% ，且不少检测比例 于 20 根，其中钻芯法不少于 5%检测条件 桩身混凝土强度达到70%3 、声波透射法为防止堵管...
