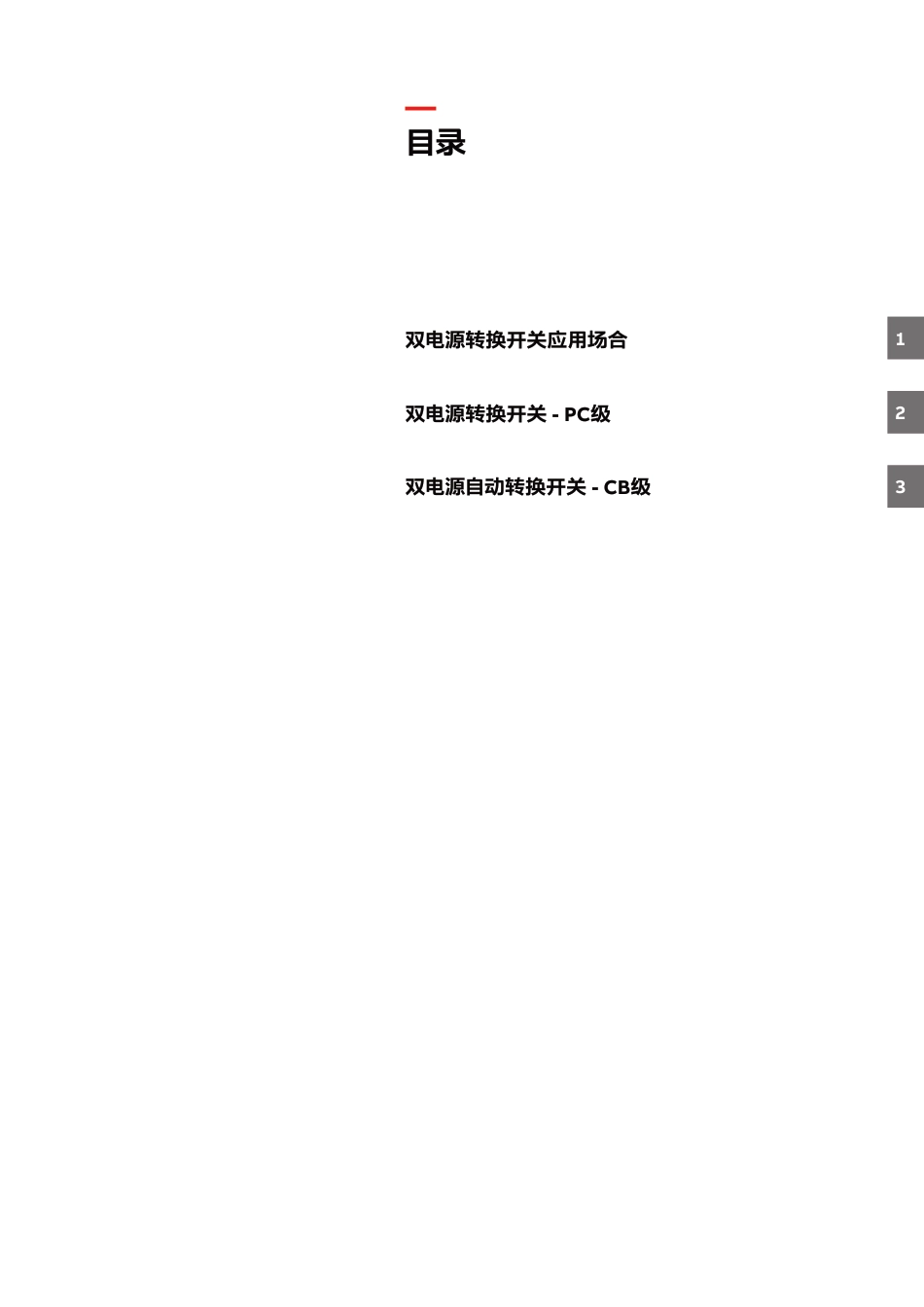

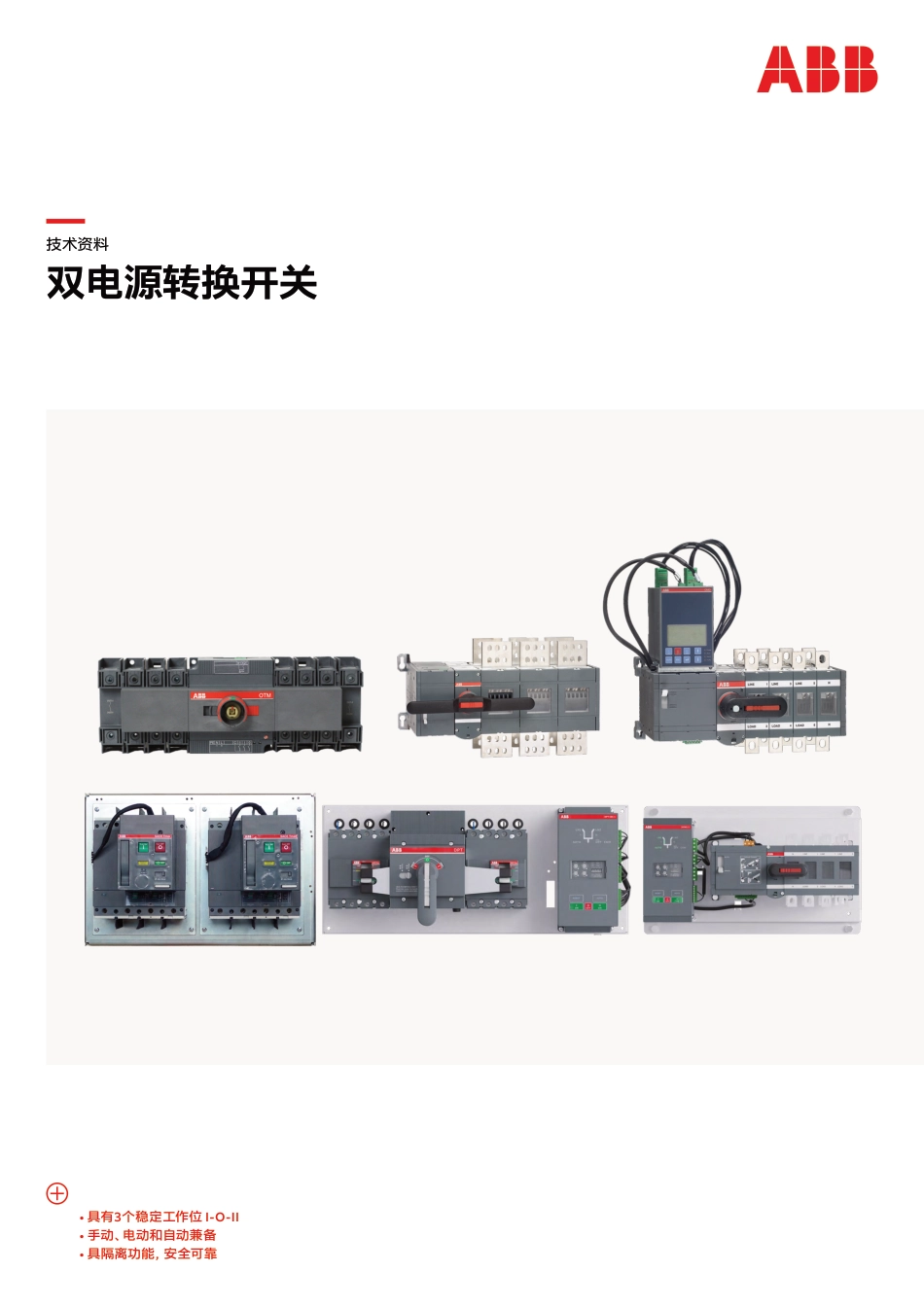

—技术资料 双电源转换开关• 具有3个稳定工作位 I-O-II• 手动、电动和自动兼备• 具隔离功能，安全可靠123双电源转换开关应用场合双电源转换开关 - PC级双电源自动转换开关 - CB级— 目录11/1双电源转换开关1双电源转换开关应用场合1/2— 双电源转换开关应用场合1/3 双电源转换开关1/3 应用场合11/3双电源转换开关典型应用场合1）消防负荷一般消防动力负荷（风机、水泵）需要保持不间断工作，发生过载时也不允许断电，OTM_C_D（标配消防切非）完全满足消防要求，可为消防负荷和应急照明等提供可靠电源，确保供电的连续性和消防联动。2）数据中心数据中心对供电系统的可靠性要求很高，需要配置UPS为服务器提供安全可靠的电源，OTM_C_D双电源自动转换开关具有高性价比，可确保电源可靠切换，二者互相配合可为数据中心保驾护航，确保连续供电。 注：如需其它配置方案，请咨询ABB注：具体配置方案，请咨询ABBABB双电源转换开关具有安装方便、使用简单、性能可靠等特点，主要适用于对供电可靠性、连续性要求高的重要场合，避免因突然停电可能导致的各种严重问题或损失。如：高层建筑、机场、医院、消防、数据中心、冶金、化工、电厂以及工业生产线等。双电源转换开关分为PC级和CB级两个级别。PC级双电源PC级采用隔离开关作为执行机构，能够接通和承载但不能分断短路电流，当负载过载时仍可保持供电连续性。PC级双电源转换开关的典型应用：• 手动式 — 用于通讯基站、电厂交直流分屏• 电动式 — 用于柴油发电机• 自动式 — 用于建筑项目的配电、照明、消防等场合CB级双电源CB级采用断路器作为执行机构，配备过电流脱扣器，自身具有对负载侧用电设备和电缆的过载保护功能，能够接通、承载和分断短路电流，当负载出现过载或短路时断开负载。CB级双电源转换开关的典型应用：• DPT-CB010/011 — 推荐用于建筑配电、照明等非重要负荷场合• ATS021/022（配合Tmax或Emax）— 推荐用于工业市场 （如：冶金、石化、电厂 等）、高铁和铁路项目等场合• ATS022也可用于带母联的场合UPSOTM_C_DEG—双电源转换开关 应用场合1双电源转换开关应用场合1/46）矿山电机换相随着规模化和自动化井下开采设备的发展，需要一种集成的模块化设备对井下电机进行正反转控制。处于安全考虑，必须采用OT_C 手动转换开关来切换电源相序实现此要求，既可满足矿井设备的可靠性，又可满足模块化集成控制需求。3）动力配电DPT-CB010（标配消防切...
