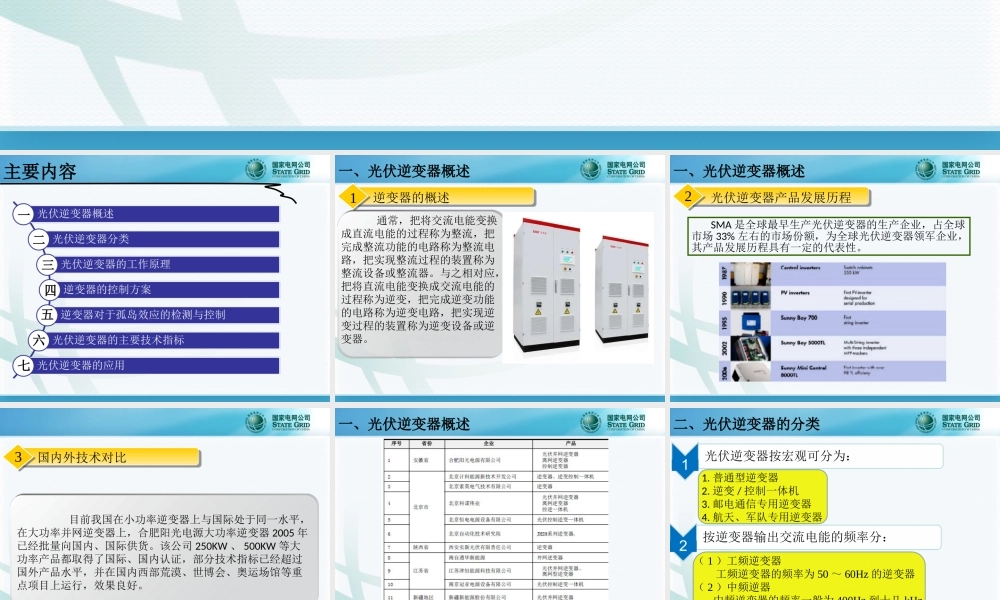

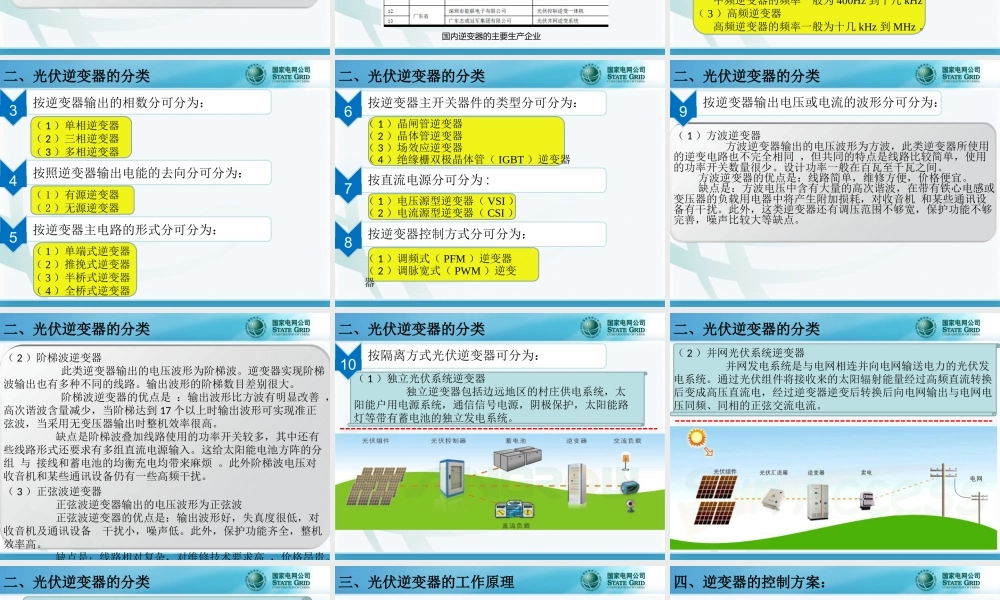

光伏逆变器简介及原理讲解2018 年 1 月主要内容一二三四五六七 1一、光伏逆变器概述 通常，把将交流电能变换成直流电能的过程称为整流，把完成整流功能的电路称为整流电路，把实现整流过程的装置称为整流设备或整流器。与之相对应，把将直流电能变换成交流电能的过程称为逆变，把完成逆变功能的电路称为逆变电路，把实现逆变过程的装置称为逆变设备或逆变器。逆变器的概述2光伏逆变器产品发展历程一、光伏逆变器概述SMA 是全球最早生产光伏逆变器的生产企业，占全球市场 33% 左右的市场份额，为全球光伏逆变器领军企业，其产品发展历程具有一定的代表性。3 目前我国在小功率逆变器上与国际处于同一水平，在大功率并网逆变器上，合肥阳光电源大功率逆变器 2005 年已经批量向国内、国际供货。该公司 250KW 、 500KW 等大功率产品都取得了国际、国内认证，部分技术指标已经超过国外产品水平，并在国内西部荒漠、世博会、奥运场馆等重点项目上运行，效果良好。国内外技术对比一、光伏逆变器概述国内逆变器的主要生产企业二、光伏逆变器的分类光伏逆变器按宏观可分为：1. 普通型逆变器2. 逆变 / 控制一体机3. 邮电通信专用逆变器4. 航天、军队专用逆变器按逆变器输出交流电能的频率分：（ 1 ）工频逆变器 工频逆变器的频率为 50 ～ 60Hz 的逆变器（ 2 ）中频逆器 中频逆变器的频率一般为 400Hz 到十几 kHz（ 3 ）高频逆变器 高频逆变器的频率一般为十几 kHz 到 MHz 。二、光伏逆变器的分类按逆变器输出的相数分可分为：（ 1 ）单相逆变器（ 2 ）三相逆变器（ 3 ）多相逆变器按照逆变器输出电能的去向分可分为：（ 1 ）有源逆变器（ 2 ）无源逆变器按逆变器主电路的形式分可分为：（ 1 ）单端式逆变器（ 2 ）推挽式逆变器（ 3 ）半桥式逆变器（ 4 ）全桥式逆变器按逆变器主开关器件的类型分可分为：（ 1 ）晶闸管逆变器（ 2 ）晶体管逆变器（ 3 ）场效应逆变器（ 4 ）绝缘栅双极晶体管（ IGBT ）逆变器按直流电源分可分为 :（ 1 ）电压源型逆变器（ VSI ）（ 2 ）电流源型逆变器（ CSI ）按逆变器控制方式分可分为：（ 1 ）调频式（ PFM ）逆变器（ 2 ）调脉宽式（ PWM ）逆变器二、光伏逆变器的分类 按逆变器输出电压或电流的波形分可分为：（ 1 ）方波逆变器 方波逆变器输出的电压波形为方波，此类逆变器所使用的逆变电路也不完全相同 ，但共同的特点是线...
