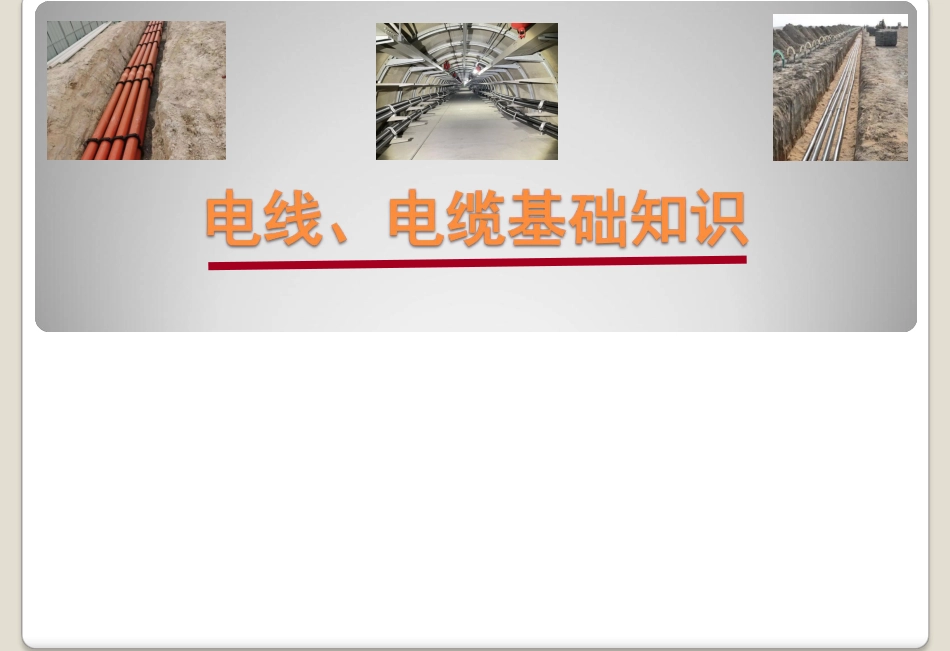

电线、电缆基础知识VIP免费

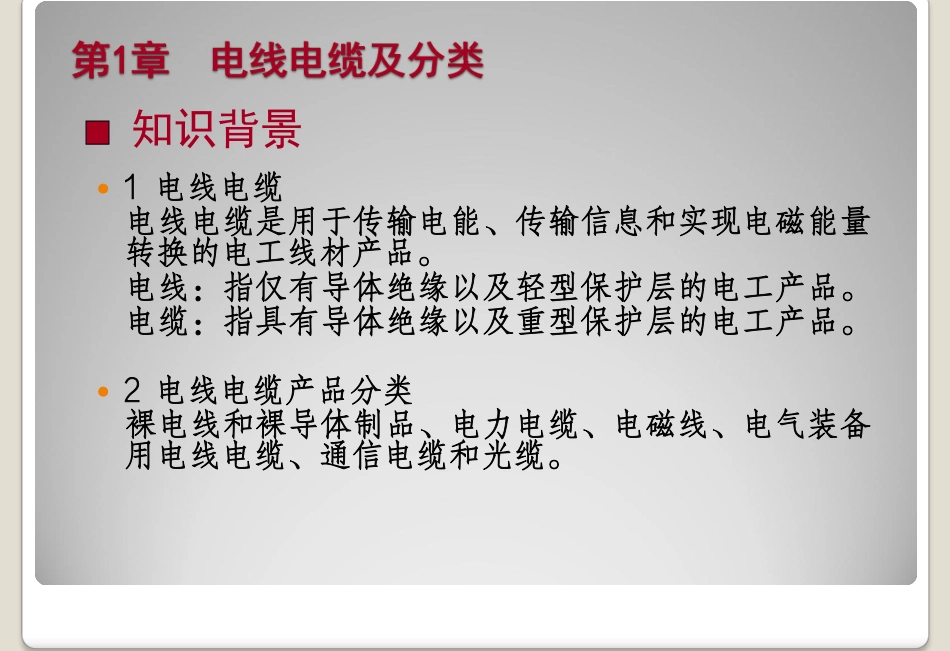

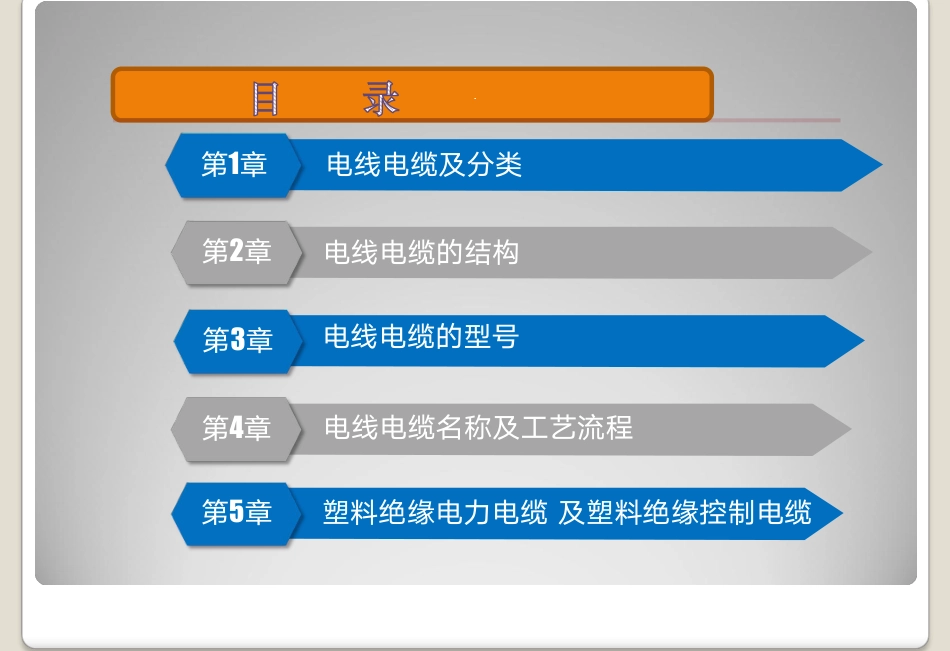

CONTENTS第1章电线电缆及分类第2章电线电缆的结构 第3章电线电缆的型号第4章电线电缆名称及工艺流程第5章塑料绝缘电力电缆 及塑料绝缘控制电缆  1 电线电缆 电线电缆是用于传输电能、传输信息和实现电磁能量转换的电工线材产品。 电线：指仅有导体绝缘以及轻型保护层的电工产品。 电缆：指具有导体绝缘以及重型保护层的电工产品。 2 电线电缆产品分类 裸电线和裸导体制品、电力电缆、电磁线、电气装备用电线电缆、通信电缆和光缆。 知识背景 电线电缆一般是由导体、绝缘、（屏蔽）、护层四部分组成。 ①.导体—能传导电流的物体，它是电线电缆的导电部分。 ②.绝缘—是将绝缘材料按其耐受电压程度的要求，以不同的厚度包复在导体外面而成。起着使带电体与其他部分隔绝的作用。 ③.屏蔽—起防电磁干扰、均衡电磁场、安全保护的屏蔽作用。 ④.护层—简称护层或护套，是电缆外层的保护部分。 知识背景电线电缆导体分类：电线电缆的导体所执行的国家标准GB/T3956-1997。导体的分类：第1种、第2种、第5种和第6种。第1种和第2种主要用于固定敷设的电线电缆的导体。第1种为实心导体，第2种为绞合导体，第5种和第6种主要用于软电线电缆和软线的导体，第6种比第5种更柔软。导体的几何形状：圆形、扇形、半圆形和瓦楞形（弓形）。1kV及以下电缆导体标称截面25 mm²及以下一般采用圆形，25 mm²及以上一般采用型形或圆形（大截面），3.6/6kV及以上的导体均应为圆形紧压导体。 知识背景 导体常用的材料：铜、铝（不适合通信电缆） 铜导体（采用高导电无氧退火铜材） 密度8.89g/cm3，熔点1084.5℃，电阻率≤0.017241Ω•㎜²/m。 铝导体： 密度2.7g/cm3，熔点658℃，电阻率≤0.0283Ω•㎜²/m。  导体标称截面：  0.5mm2、0.75 mm2、1.0 mm2、1.5 mm2、2.5 mm2、4 mm2、6 mm2、10 mm2、16 mm2、25 mm2、35 mm2、50 mm2、70 mm2、95 mm2、120 mm2、150 mm2、185 mm2、240 mm2、300 mm2、400 mm2、500 mm2、630 mm2、800mm2、1000 mm2知识背景 常用的电线电缆绝缘材料有：塑料、橡皮、纸、漆等。 电线电缆的绝缘一般有绕包和挤包两种生产方法，我们常用挤包的方法来生产绝缘，挤包绝缘的平均厚度应不小于标称厚度，其最薄处厚度应不小为标称值的90%-0.1mm。 塑料： 聚氯乙烯（英文名称：PVC；在电缆型号中的代号：V）：  PVC绝缘电缆的长期最高工作温...
