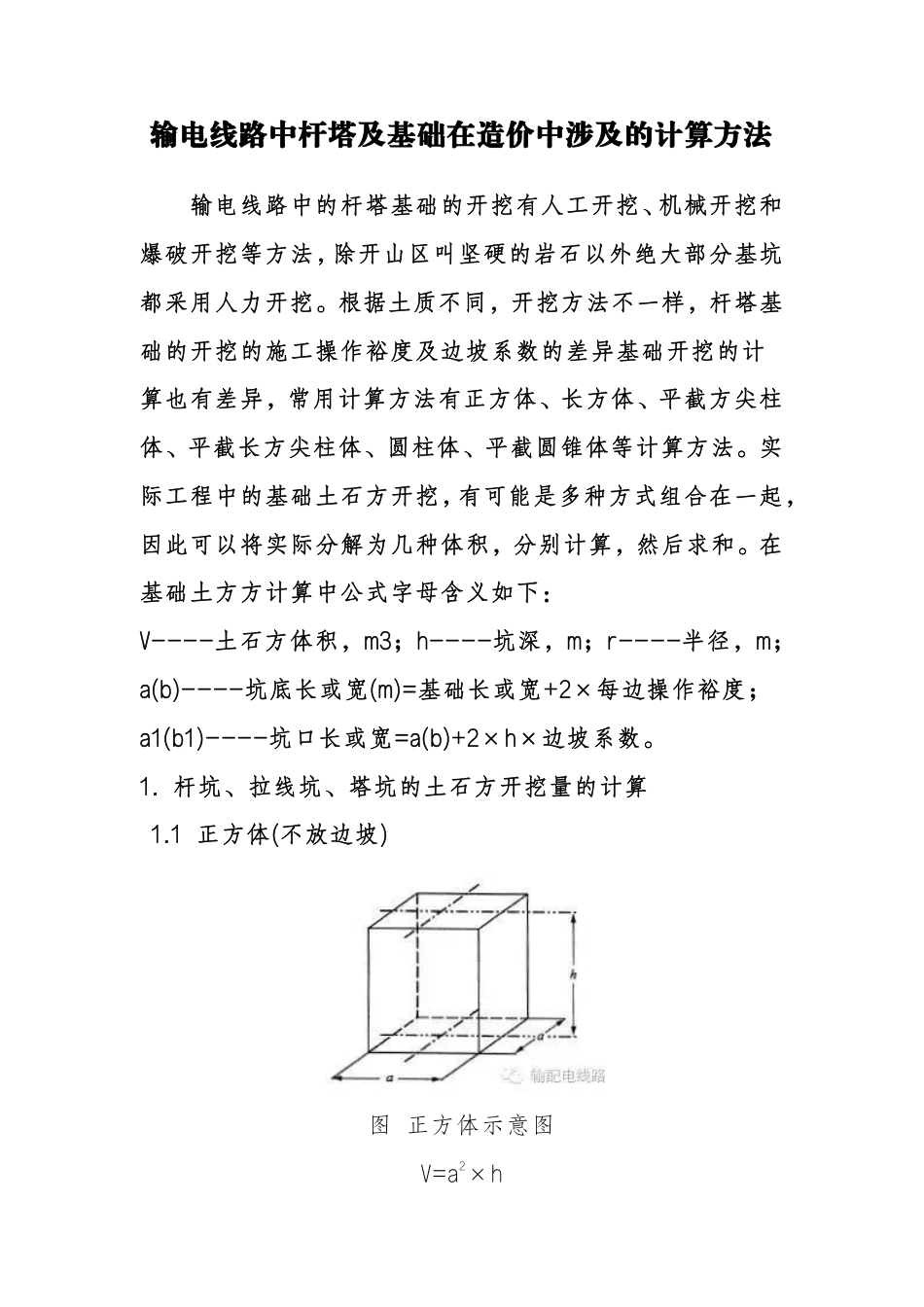

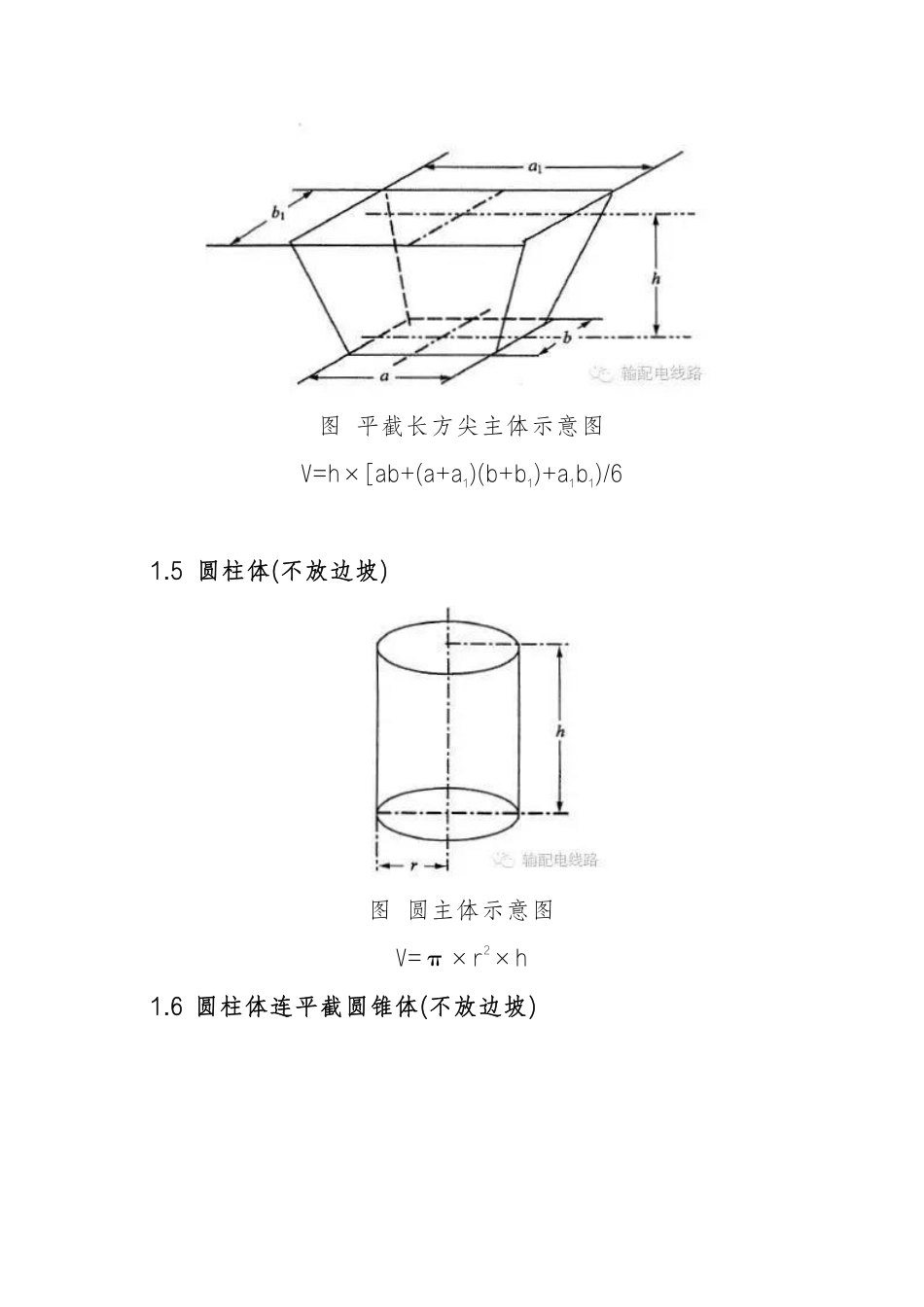

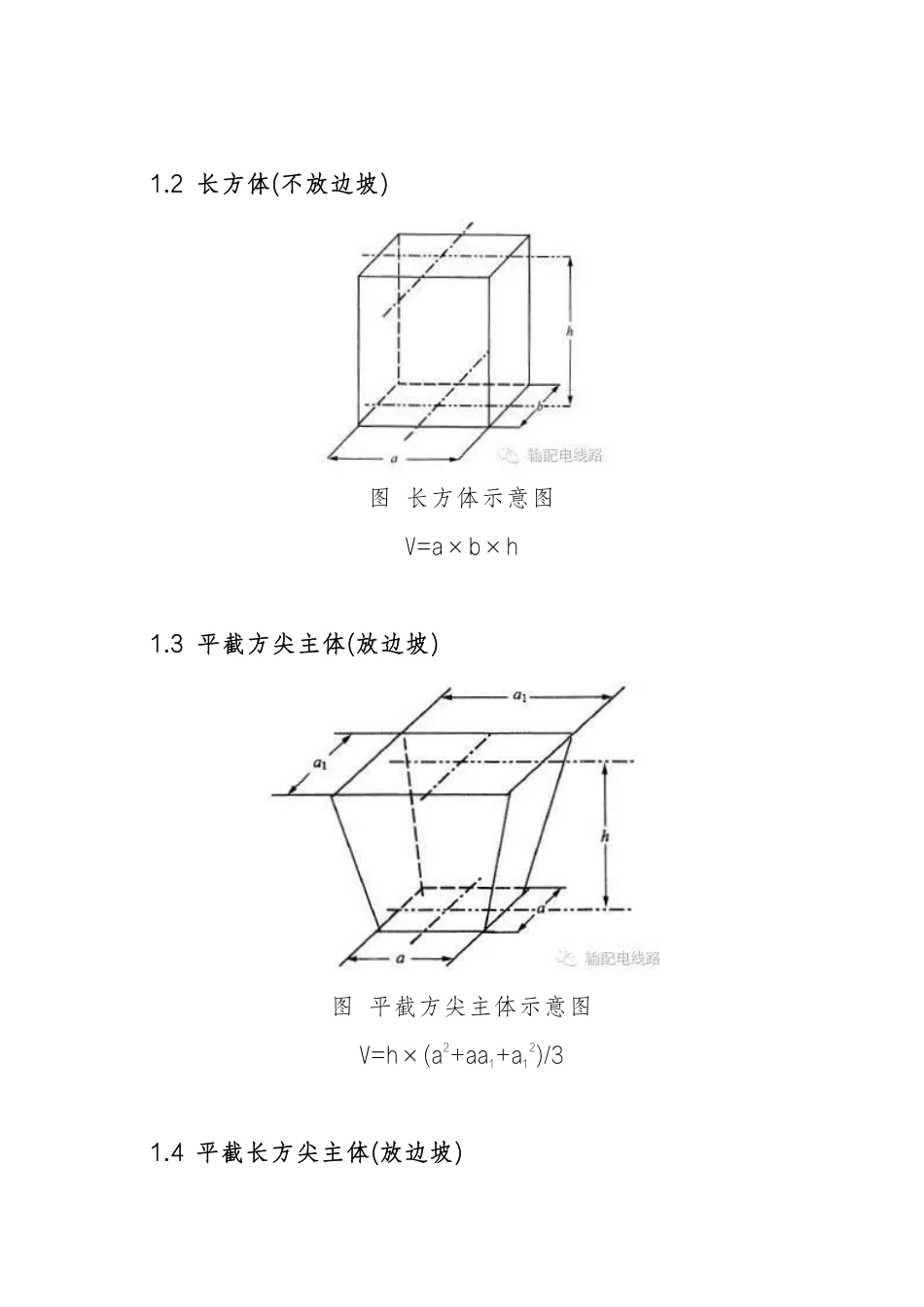

输电线路中杆塔及基础在造价中涉及的计算方法输电线路中的杆塔基础的开挖有人工开挖、机械开挖和爆破开挖等方法，除开山区叫坚硬的岩石以外绝大部分基坑都采用人力开挖。根据土质不同，开挖方法不一样，杆塔基础的开挖的施工操作裕度及边坡系数的差异基础开挖的计算也有差异，常用计算方法有正方体、长方体、平截方尖柱体、平截长方尖柱体、圆柱体、平截圆锥体等计算方法。实际工程中的基础土石方开挖，有可能是多种方式组合在一起，因此可以将实际分解为几种体积，分别计算，然后求和。在基础土方方计算中公式字母含义如下：V----土石方体积，m3；h----坑深，m；r----半径，m；a(b)----坑底长或宽(m)=基础长或宽+2×每边操作裕度；a1(b1)----坑口长或宽=a(b)+2×h×边坡系数。1. 杆坑、拉线坑、塔坑的土石方开挖量的计算1.1 正方体(不放边坡)图 正方体示意图V=a2×h1.2 长方体(不放边坡)图 长方体示意图V=a×b×h1.3 平截方尖主体(放边坡)图 平截方尖主体示意图V=h×(a2+aa1+a12)/31.4 平截长方尖主体(放边坡)图 平截长方尖主体示意图V=h×[ab+(a+a1)(b+b1)+a1b1)/61.5 圆柱体(不放边坡)图 圆主体示意图V=π×r2×h1.6 圆柱体连平截圆锥体(不放边坡)图 圆主体连平截圆锥体示意图V=πr12h1+πh2(r12+r22+r1r2)/32. 其他土石方开挖量的计算2.1 无底盘、卡盘的的电杆坑V=0.8×0.8×h如果 h1.5m 时，按放坡考虑计算。2.2 带卡盘的电杆如原计算坑的尺寸不能满足安装时，因卡盘超长而增加的土石方量另计算。2.3 电杆及拉线坑电杆坑和拉线坑的土石方量，未包括马道的土石方量，需要时按每坑 0.6m3 另行计算。2.4 接地槽土石方量的计算V=0.4×长度×槽深槽宽一般按 0.4 米计算，如遇接地装置需加降阻剂时，槽宽可按 0.6 米计算。2.5 井点施工采用井点施工的土石方量计算，按普通土计算。2.6 挖孔桩基础挖孔桩基础土石方量计算，按基础设计混凝土量扣除基础露出地面部分的混凝土量作为基础开挖土石方总量。挖孔基础，同一孔中不同土质，按地质资料，分层计算土石方工程量。挖孔基础坑开挖不计施工操作裕度和放坡系数。挖孔基础土石方量总量，一般为基础设计混凝土量扣除基础露出地面部分的混凝土总量。如果设计采用护壁，挖方量应增加护壁的体积量。对于半掏挖式基础，其掏挖部分的混凝土量作为挖孔基础坑开挖土石方量。尖峰及施工基面土石方计算，应按设计提供的基面标高并按地形、地貌以实际情况进行计算。常见的计算方法如...
