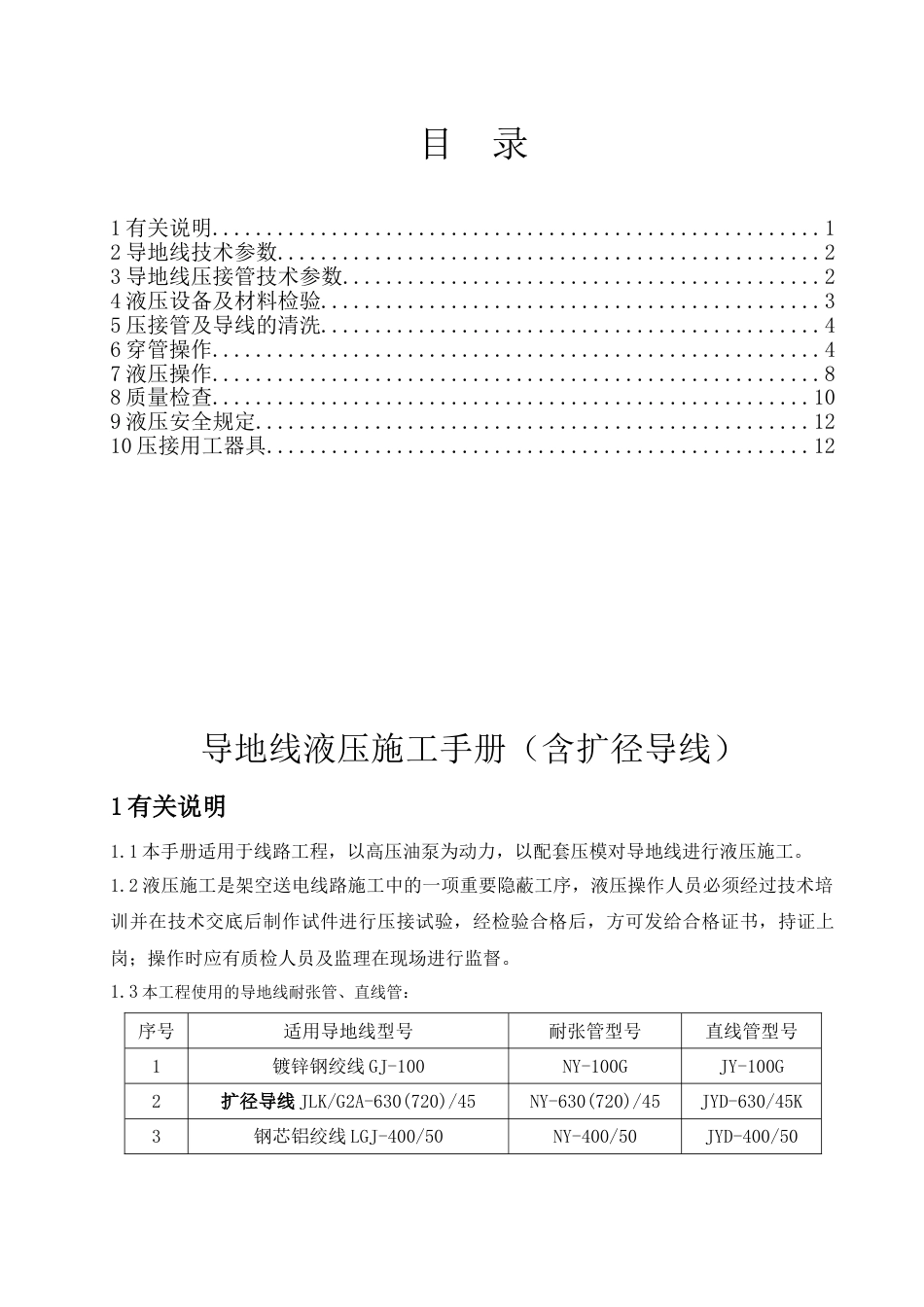

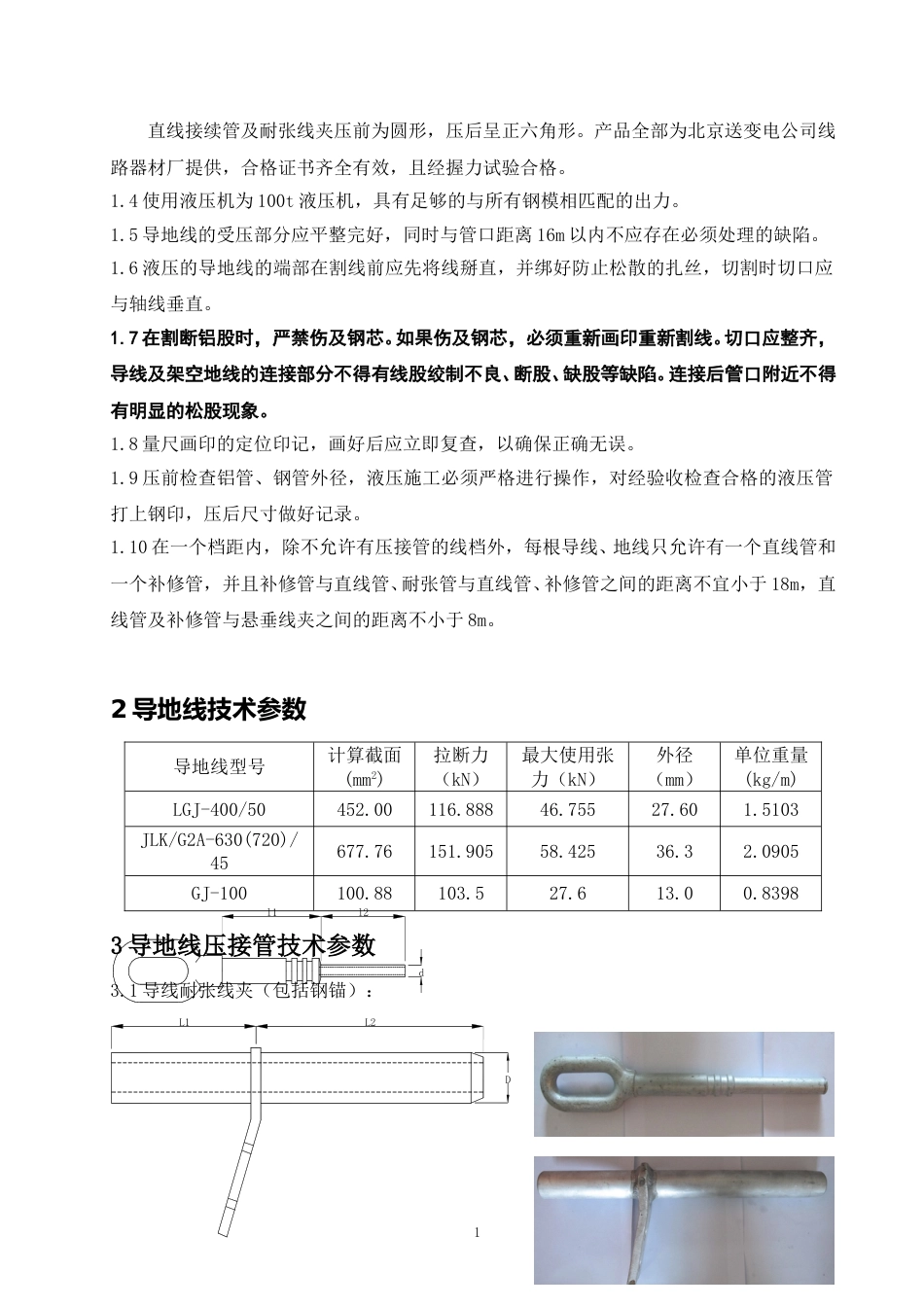

目 录1 有关说明........................................................12 导地线技术参数..................................................23 导地线压接管技术参数............................................24 液压设备及材料检验..............................................35 压接管及导线的清洗..............................................46 穿管操作........................................................47 液压操作........................................................88 质量检查.......................................................109 液压安全规定...................................................1210 压接用工器具..................................................12导地线液压施工手册（含扩径导线）1 有关说明1.1 本手册适用于线路工程，以高压油泵为动力，以配套压模对导地线进行液压施工。1.2 液压施工是架空送电线路施工中的一项重要隐蔽工序，液压操作人员必须经过技术培训并在技术交底后制作试件进行压接试验，经检验合格后，方可发给合格证书，持证上岗；操作时应有质检人员及监理在现场进行监督。1.3 本工程使用的导地线耐张管、直线管：序号适用导地线型号耐张管型号直线管型号1镀锌钢绞线 GJ-100NY-100GJY-100G2扩径导线 JLK/G2A-630(720)/45NY-630(720)/45JYD-630/45K3钢芯铝绞线 LGJ-400/50NY-400/50JYD-400/50直线接续管及耐张线夹压前为圆形，压后呈正六角形。产品全部为北京送变电公司线路器材厂提供，合格证书齐全有效，且经握力试验合格。1.4 使用液压机为 100t 液压机，具有足够的与所有钢模相匹配的出力。1.5 导地线的受压部分应平整完好，同时与管口距离 16m 以内不应存在必须处理的缺陷。1.6 液压的导地线的端部在割线前应先将线掰直，并绑好防止松散的扎丝，切割时切口应与轴线垂直。1.7 在割断铝股时，严禁伤及钢芯。如果伤及钢芯，必须重新画印重新割线。切口应整齐，导线及架空地线的连接部分不得有线股绞制不良、断股、缺股等缺陷。连接后管口附近不得有明显的松股现象。1.8 量尺画印的定位印记，画好后应立即复查，以确保正确无误。1.9 压前检查铝管、钢管外径，液压施工必须严格进行操作，对经验收检查合格的液压管打上钢印，压后尺寸做好记录。1.10 在一个档距内，除不允许有压接管的线档外，每根导线、地线只允许有一个直线...
