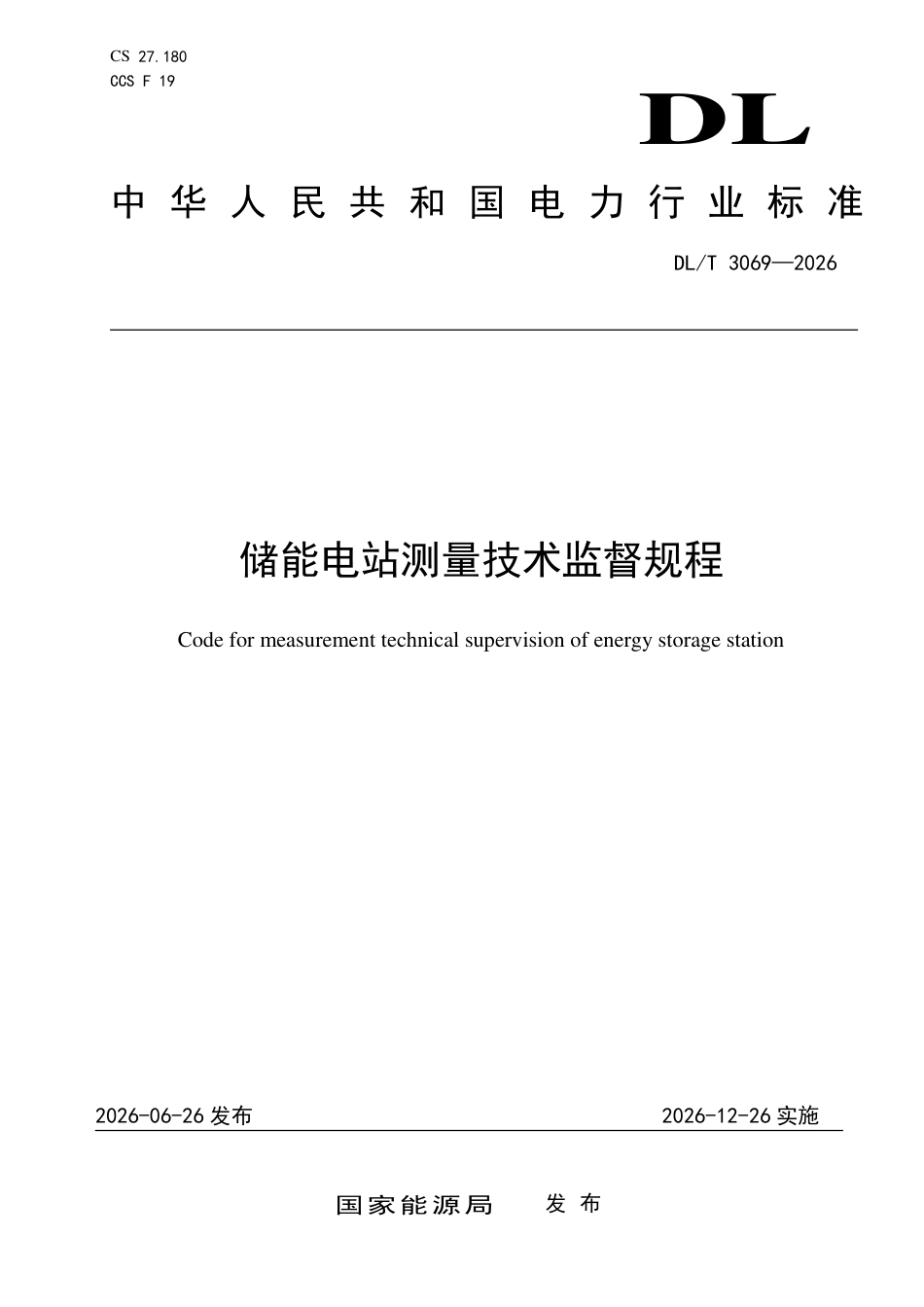

CS 27.180 CCS F 19 DL 中 华 人 民 共 和 国 电 力 行 业 标 准 DL/T 3069—2026 储能电站测量技术监督规程 Code for measurement technical supervision of energy storage station 2026-06-26 发布 2026-12-26 实施 国家能源局 发 布 DL/T 3069—2026 目 次 前 言 .............................................................................. I 1 范围 .............................................................................. 2 2 规范性引用文件 .................................................................... 2 3 术语和定义 ........................................................................ 2 4 总体要求 .......................................................................... 2 5 设计 .............................................................................. 3 6 施工验收 .......................................................................... 4 7 运行维护 .......................................................................... 4 8 检修 .............................................................................. 5 DL/T 3069—2026 I 前 言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国电力企业联合会提出。 本文件由全国电力储能标准化技术委员会（SAC/TC 550）归口。 本文件起草单位：国网湖南省电力有限公司经济技术研究院、湖南经研电力设计有限公司、国网湖南省电力有限公司、国网江苏省电力有限公司镇江分公司、国网河南省电力公司电力科学研究院、国网浙江省电力有限公司电力科学研究院、中车株洲电力机车有限公司、许继电气股份有限公司西安氢能源技术分公司。 本文件主要起草人：张兴伟、单周平、徐志强、王立娜、刘正谊、谭丽平、刘敏、魏佳骏、刘志豪、张云潇、严亚兵、刘昶、曾岁程、邓谊柏、梅桂芳、赵鹏飞、李博文、郑晨。 本文件为首次发布。 本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化部（北京市白广路二条一号，100761）。 DL/T 3069—2026 2 储能电站测量技术监督规程 1 范围 本文件规定了储能电站设计、施工验收、运行维护、检修阶段的测量技术监督内容及要求。 本文件适用于通过10kV及以上电压等级接入的电化学储能、压缩空气储能及飞轮储能电站的测量技术监督，其他类型的储能电站参照执行。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 34131 电力储能用电池管理系统 GB/T 40090 储能电站运行维护规程 GB/T 42288 电化学储能电站安全规程 GB/T 42315 电化学储能电站检修规程 GB/T 42737 电化学储能电站调试规程 GB/T 43687 电力储能用压缩空气储能系统技术要求 GB/T 44111 电化学储能电站检修试验规程 GB/T 44933 电力储能用飞轮储能系统技术规范 GB/T 44934 电力储能用飞轮储能单元技术规范 GB/T 46372 飞轮储能电站调试导则 GB/T 50063 电力装置电测量仪表装置设计规范 GB 50093 工业自动化仪表工程施工及质量验收标准 GB/T 51048 电化学储能电站设计规范 DL/T 2528 电力储能基本术语 DL/T 2580 储能电站技术监督导则 DL/T 5895 压缩空气储能电站设计规范 3 术语和定义 DL/T 2528、DL/T 2580界定的术语和定义适用于本文件。 4 总体要求 4.1 储能电站应在设计、施工验收、运行维护、检修阶段对储能系统、变配电系统、辅助系统的数据采集装置、仪器仪表的重要参数、性能进行技术监督。 4.2 储能电站测量技术监督应对储能系统、变配电系统、辅助系统的电流、电压、功率、频率等电气量指标以及温度、压力、液位、浓度、流量、转速、振动、位移等非电气量指标进行技术监督。 4.3 储能电站测量技术监督工作应以检查和评价为主要手段，对相关技术标准执行情况进行核查。 DL/T 3069—2026 3 4.4 储能电站应建立测量技术监督组织体系和管理制度，按照分级管理的原则开展技术监督工作，组织体系及相关管理要求应符合 DL/T 2580 的规定。 4.5 储能电站应制定年度技术监督工作计划，明确监督项目和内容，每年至少开展一次测量技术监督动态检查工作。 5 设计 5.1 储能电站设计阶段测量技术监督应对可行性研究报告、初步设计报告、施工图纸中的数据采集装置、仪器仪表的选型配置、二次回路设计进行核查。 5.2 储能电站设计阶段变配电系统的测量技术监督应对电流、电压、功率、频率等电气量及油面温度、绕组温度、油位、气体浓度等非电气量的数据采集装置、仪器仪表选型配置进行核查，对测量用互感器的额定值、变比、准确级等参数选择进行核查，数据采集装置、仪器仪表的选型配置方案应符合 GB/T 50063、GB/T 51048 的相关规定。 5.3 储能电站设计阶段储能系统的测量技术监督应对数据采集装置、仪器仪表的选型配置方案进行核查，核查内容主要应包括： 5.3.1 锂离子电池、钠离子电池和铅酸(炭)电池储能电站应对电池电压、电池电流、电池温度等测量量的数据采集装置、仪器仪表选型配置进行核查，数据采集装置、仪器仪表的选型配置应符合 GB/T 34131的相关规定。 5.3.2 液流电池储能电站应对电堆电流、电堆电压、电解液温度、电解液压力、电解液流量、电解液液位状态、泵电流、泵频率和阀门状态等测量量的数据采集装置、仪器仪表选型配置进行核查，数据采集装置、仪器仪表的选型配置应符合 GB/T 34131 的相关规定。 5.3.3 水电解制氢储能电站应对电解槽电压、电解槽电流、电解槽温度、冷却水温度、冷却水压力、制氢系统氢气出口压力、电解液循环流量、氢中氧浓度、氧中氢浓度、氢中微氧含量、氢气露点、水纯度等测量量的数据采集装置、仪器仪表选型配置进行核查，数据采集装置、仪器仪表的选型配置应符合GB/T 34131 的相关规定。 5.3.4 燃料电池储能电站应对燃料电池电压、燃料电池电流、燃料电池温度、燃料电池入口氢气压力、储氢系统压力、供氢管道氢气流量、环境氢气浓度等测量量的数据采集装置、仪器仪表选型配置进行核查，数据采集装置、仪器仪表的选型配置应符合 GB/T 34131 的相关规定。 5.3.5 压缩空气储能电站应对压缩机组、发电机的电压、电流、轴承温度、润滑油回油温度、机轴向位移、转速、振动，压缩机、空气膨胀机进出口空气压力、温度、流量，润滑油压力、温度，空气膨胀发电机各轴承振动、轴承温度、润滑油回油温度，发电机定转子绕组和铁芯温度，储气系统至空气膨胀机管道压力，换热系统进出口压力、温度等测量量的数据采集装置、仪器仪表选型配置进行核查，数据采集装置、仪器仪表的选型配置应符合 DL/T 5895 的相关规定。 5.3.6 飞轮储能储能电站应对电动机、发电机的电压、电流、轴承温度、绕组温度，飞轮转子转速、转子震动、轴承温度、转子温度、真空装置真空度等测量量的数据采集装置、仪器仪表选型配置进行核查，数据采集装置、仪器仪表的选型配置应符合 GB/T 44933 的相关规定。 5.4 储能电站设计阶段辅助系统的测量技术监督应对消防系统的烟感探测器、可燃气体探测器、温感探测器、气体浓度探测器，热管理系统的冷却液压力传感器、冷却液流量传感器、冷却液液位传感器，DL/T 3069—2026 4 环境管理系统的电池舱/室、主控室、配电室的温度传感器、湿度传感器等的数据采集装置、仪器仪表设备选型配置，数据采集装置、仪器仪表辅助电源的系统电压等级、接线方式等进行核查，数据采集装置、仪器仪表的选型配置应符合 GB/T 42288、GB/T 51048、GB/T 44933、DL/T 5895 的相关规定。 6 施工验收 6.1 储能电站施工验收阶段测量技术监督应对数据采集装置、仪器仪表设备的进场、安装、调试、验收环节进行检查，对数据采集装置、仪器仪表的设备规格型号、技术参数及其设备合格证、型式试验报告、出厂检验报告、贮存环境条件、安装质量、调试验收规范性等进行核查，对数据采集装置、仪器仪表到货抽检、设备标定情况进行检查。 6.2 储能电站施工验收阶段变配电系统的测量技术监督应对电流、电压、功率、频率等电气量及油面温度、绕组温度、油位、气体浓度等非电气量的数据采集装置、仪器仪表安装位置、安装方式、安装质量进行监督，数据采集装置、仪器仪表的安装要求应符合 GB/T 50063、GB/T 51048 的相关规定。 6.3 储能电站施工验收阶段电化学储能电站测量技术监督应对储能单元的电池电压、电池簇/电堆电流、温度、压力、流量、液位、气体浓度等测量量的数据采集装置、仪器仪表安装位置、安装方式、安装质量进行监督，数据采集装置、仪器仪表的安装要求应符合 GB/T 51048 的相关规定。 6.4 储能电站施工验收阶段压缩空气储能电站测量技术监督应对的空气膨胀机进气温度、进气压力、再热进气温度，换热器水侧出口温度，空气压缩机各段进气温度、进气压力、流量等测量量的数据采集装置、仪器仪表安装位置、安装方式、安装质量进行监督，数据采集装置、仪器仪表安装要求应符合GB/T 43687 的要求。 6.5 储能电站施工验收阶段飞轮储能电站测量技术监督应对储能单元的转速、电机轴承的温度，密封壳体及各轴承的振动，密封腔内真空度等测量量的数据采集装置、仪器仪表安装位置、安装方式、安装质量进行监督，数据采集装置、仪器仪表安装要求应符合 GB/T 44934 的相关规定。 6.6 储能电站施工验收阶段辅助系统测量技术监督应对消防系统的烟感探测器、可燃气体探测器、温感探测器、气体浓度探测器，热管理系统的冷却液压力传感器、冷却液流量传感器、冷却液液位传感器，环境管理系统的电池舱/室、主控室、配电室的温度传感器、湿度传感器等的数据采集装置、仪器仪表安装位置、安装方式、安装质量进行监督，数据采集装置、仪器仪表安装要求应符合 GB/T 42288、GB/T 51048、GB/T 43687、GB/T 44933 的相关规定。 6.7 储能电站施工验收阶段测量技术监督应对数据采集装置、仪器仪表功能试验、通信调试、标定试验、设备校验、系统联调等的调试过程进行监督，对试验方案、试验报告进行核查，数据采集装置、仪器仪表试验内容应符合 GB/T 42737、GB/T 43687、GB/T 46372 的相关规定。 6.8 储能电站施工验收阶段测量技术监督应对数据采集装置、仪器仪表外观...
